КОНТРОЛЛЕР ДВИГАТЕЛЯ С ЧПУ BLDC DC48V 500 Вт

STEROWNIK STEROWNIKA SILNIKA BLDC DC48V 500W CNC

Cechy:

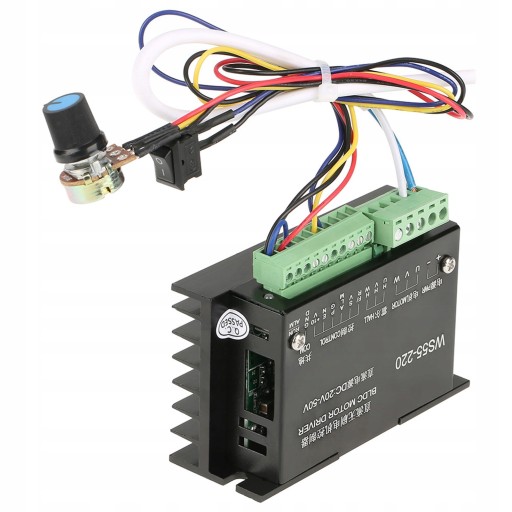

✅WS55-220 to wysokowydajny, ekonomiczny 3-fazowy sterownik silnika BLDC. Zakres napięcia wynosi od 20VDC do 50VDC.

✅Sterownik może sterować silnikiem DLDC z funkcją HALL lub bez HALL.Sterownik jest oparty na zaawansowanej technologii i jest wyposażony w dużą prędkość, wysoki moment obrotowy, niski poziom hałasu, niski poziom wibracji, ochronę nadprądową, ochronę przed przeciążeniem, mniej linii fazowej. ochrona, zabezpieczenie przed zwarciem linii fazowej, wyjście alarmowe, wyjście sygnału prędkości, dodatnia kontrola obrotów ujemnych itp.

✅Ten sterownik może być używany w małym sprzęcie, elektronarzędziach, wentylatorze wyciągowym, szlifierce jadeitowej, silniku wibracyjnym itp.

✅Zewnętrzne sterowanie potencjometrem/zewnętrzne sterowanie napięciem.

✅Z ochroną przeciwprzepięciową, zabezpieczeniem nadprądowym, ochroną zablokowanego wirnika.

Specyfikacje:

Napięcie znamionowe: od 20 do 50 VDC

Prąd znamionowy: 12 A

Ograniczenie prądu: 15A

Maksymalna prędkość: 20000 obr/min (konkretna prędkość zależy od samego silnika i obciążenia)

Temperatura przechowywania: -20 ℃ ~ +65 ℃

Środowisko użytkowania: Unikać bezpośredniego kontaktu z pyłem, oparami i gazami korozyjnymi

Temperatura: 0-45℃

Wilgotność: < 80%, bez mrozu, bez szronu

Wstrząsy: maksymalnie 5,9 m/S2

Wilgotność przechowywania: 0 ~ 95% RH

Rozmiar: Około 9,5 x 6 x 3,5 cm / 3,74 x 2,36 x 1,38 cala

Waga: 258g

Szczegóły:

✔️Dwa tryby regulacji prędkości:

• Potencjometr zewnętrzny: poprzez ten potencjometr regulacja prędkości;
• Napięcie zewnętrzne: regulacja prędkości za pomocą zewnętrznego napięcia 10VDC;

❗❗❗Uwaga: Dwa tryby regulacji prędkości nie mogą być używane jednocześnie.

✔️Sygnał PG wyjścia prędkości: Pomiędzy portem a masą znajduje się wyjście impulsowe 5 V.

Częstotliwość wyjściowa jest ustawiona na P (Hz), logarytm klasy silnika to N, a prędkość to F (RPM), wtedy częstotliwość prędkości wyjściowej wynosi P=F*N/60.

✔️Wyjście alarmowe Sygnał ALM: Pomiędzy portem a masą znajduje się wyjście impulsu alarmowego 5 V.

✔️Funkcja inwersji dodatniej:

• F/R: Po przełączeniu przełącznika po odpowiedniej stronie można zmienić kierunek sterowania silnikiem. W przypadku przełącznika dwustabilnego biała część jest skierowana w górę i w dół, a następnie przekręć ją w górę i w dół. W przypadku przełącznika dwustabilnego biała część jest ustawiona poziomo, a pokrętło poziomo.

✔️Start-stop (dwa tryby sterowania):

• Przełącznik zewnętrzny PL: Przełączanie przez przełącznik.
• Boczny przełącznik dwustabilny PL: w przypadku przełącznika dwustabilnego biała część jest skierowana w górę i w dół, a następnie w dół w celu uruchomienia; w przypadku przełącznika dwustabilnego biała część jest skierowana poziomo, a następnie pokrętło w celu uruchomienia

❗❗❗Uwaga: W tym samym czasie można obracać tylko jeden element sterujący, jeden z przełączników jest zamknięty, a drugi jest aktywny.

✔️Zabezpieczenie przed zablokowaniem wirnika: Jeśli silnik przestanie działać, należy ponownie włączyć zasilanie, aby go uruchomić.

✔️Kontrolka zasilania: Zielone światło: włączanie i wyłączanie zasilania

✔️Kontrolka stanu: Czerwone światło: dwa mignięcia w trybie gotowości, po uruchomieniu gaśnie.

✔️Odporność izolacji: >100M w temperaturze otoczenia i ciśnieniu atmosferycznym

✔️Wytrzymałość izolacji: W normalnej temperaturze i ciśnieniu, 0,5KV, 1 minuta

Pakiet zawiera:

• 1 x sterownik silnika z kablem
