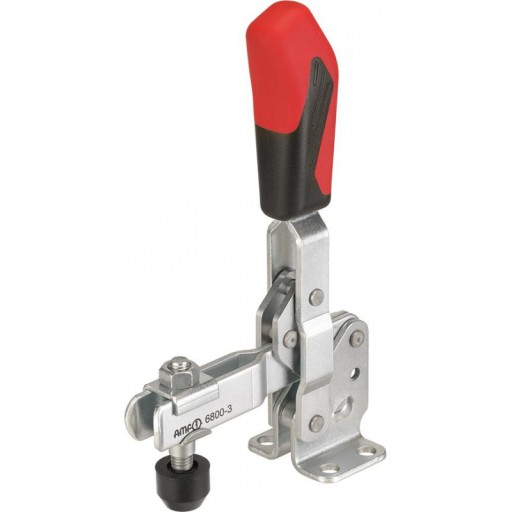

AMF 6800 ВЕРТИКАЛЬНЫЙ БЫСТРОЗАЖИМ РАЗМЕР 3

AMF 6800-3

Pionowy szybkomocujący docisk z podstawą poziomą wielkość 3

Informację o produkcie:

• zacisk pionowy z otwartym ramieniem i poziomą stopą marki AMF,
• ocynkowany i pasywowany,
• nity z nierdzewnej stali poruszają się w tulejach łożyskowych, które nawęglono, zahartowano i odpuszczono,
• punkty łożyskowe smarowane,
• ergonomiczny uchwyt odporny na oleje z dużą powierzchnią na dłoń i miękkim komponentem,
• bezpieczny element zaciskowy z ochroną palców,
• niezagubialna śruba dociskowa na końcu ramienia dociskowego.
• działanie przegubowe
• kierunek działania pionowy, płaszczyzna mocowania pozioma
• samoblokujące
• rękojeść pokryta tworzywem sztucznym
• cynkowane
• typu NI- w wykonaniu nierdzewnym, przeznaczone do zastosowań w przemyśle chemicznym, spożywczym, w warunkach morskich itp.
• antymagnetyczne, odporne na korozję i kwasy

Wskazówki:

• kąt otwierania można przedłużyć przez wtłoczenie trzpienia oporowego.

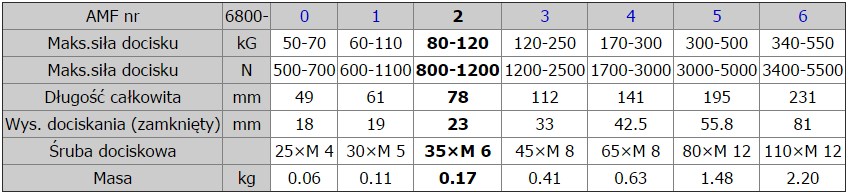

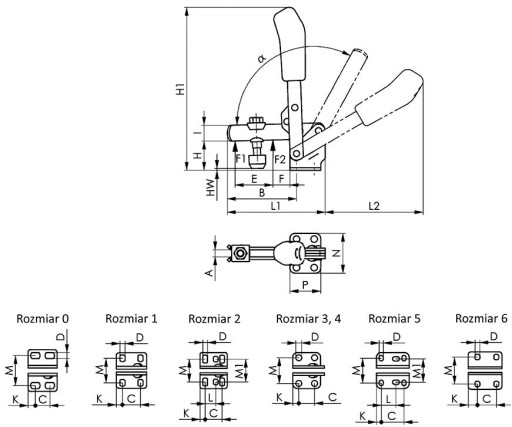

Specyfikacja:

• wielkość: 3,
• f1: 1,2 kN,
• f2: 2,5 kN,
• śruba dociskowa: M8 x 45,
• ciężar: 410 g,
• a: 8,
• b: 79,
• c: 20,0,
• d: 7,5,
• e: 37,
• f [mm/U]: 19,0,
• h2: 186,0,
• hw min.: 2,0,
• hw maks.: 11,0,
• i: 18,
• k: 7,5,
• l: –,
• l1: 112,
• l2: 112,
• m: 32,5,
• n: 46,
• p: 35,
• testj: 105°,
• h: 33,0,
• m1: –

Mode: 6800-3

EAN: 4020772090036
