АНАЛИЗАТОР ПОТРЕБЛЕНИЯ СТОРОЖЕВАЯ БАШНЯ PEACEFAIR PZEM-017

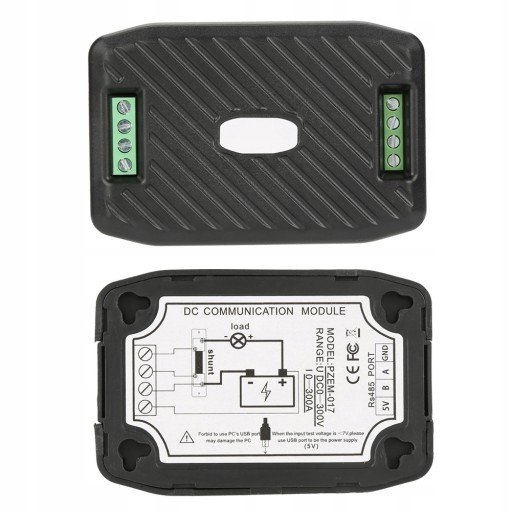

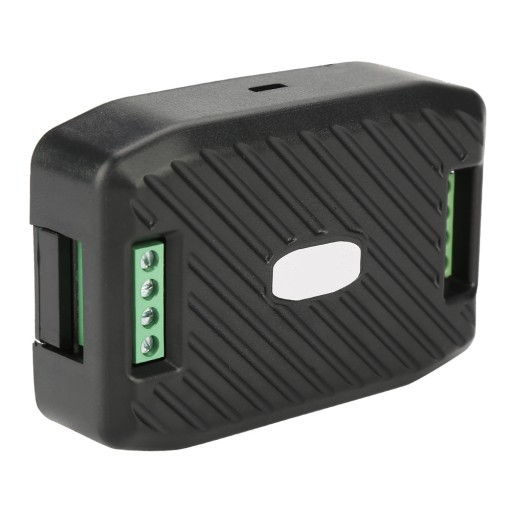

Ten moduł służy głównie do pomiaru napięcia DC, prądu, mocy czynnej, częstotliwości i zużycia energii, moduł nie ma funkcji wyświetlania, dane są odczytywane przez interfejs RS485.

Służy głównie do pomiaru napięcia DC, prądu, mocy czynnej, częstotliwości i zużycia energii.

Zakres pomiaru prądu to 50A, 100A, 200A, 300A w zależności od specyfikacji zewnętrznego bocznika.

Do wyboru jest 10 różnych zestawów, które zaspokoją różne potrzeby.

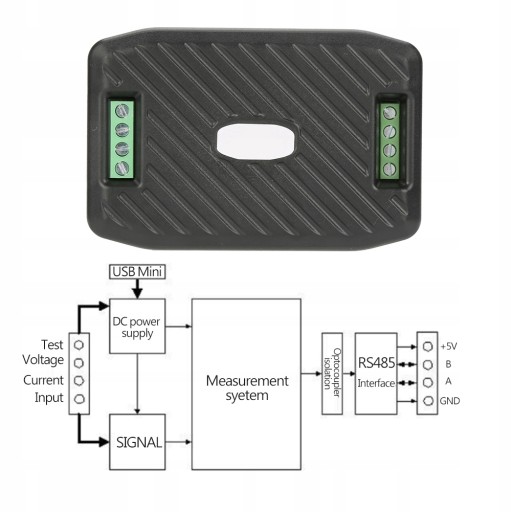

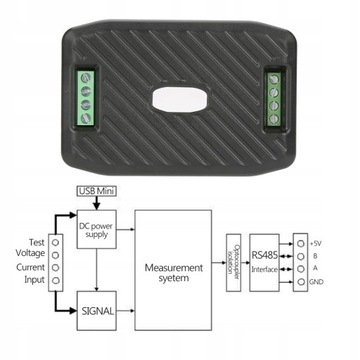

Warstwa fizyczna wykorzystuje interfejs komunikacyjny UART do RS485, szybkość transmisji wynosi 9600, 8 bitów danych, 2 bity stopu, brak parzystości.

Warstwa aplikacji wykorzystuje do komunikacji protokół ModbusRTU, obsługuje tylko kody funkcji, takie jak 0x03, 0x04,0x06, 0x41, 0x42 itp.

Można ustawić próg napięcia, podzielić na próg wysokiego i niskiego napięcia, gdy zmierzone napięcie przekroczy próg, może wywołać alarm.

Marka: POKOJU!

Model: PZEM-017

Napięcie:

Zakres pomiarowy: 0,05-300 V (gdy napięcie testowe wynosi ＜ 7 V, należy użyć trybu niezależnego zasilania)

Rozdzielczość: 0,01 V

Dokładność pomiaru: 1%

Aktualny:

Zakres pomiarowy: 0,02-300A (może być dopasowany do czterech rodzajów boczników 50A, 100A, 200A, 300A)

Rozdzielczość: 0,01A

Dokładność pomiaru: 1%

Moc:

Zakres pomiarowy: 0,2-90 kW

Rozdzielczość: 0,1 W

Dokładność pomiaru: 1%

Zużycie energii:

Zakres pomiarowy: 0-9999kWh

Rozdzielczość: 1Wh

Dokładność pomiaru: 1%

Zresetuj energię: użyj oprogramowania, aby zresetować

Alarm nadmiernego napięcia:

Domyślny próg wysokiego napięcia: 300 V

Domyślny próg niskiego napięcia: 7V

Interfejs komunikacyjny: interfejs RS485

Temperatura pracy: -20 ~ 60 ℃

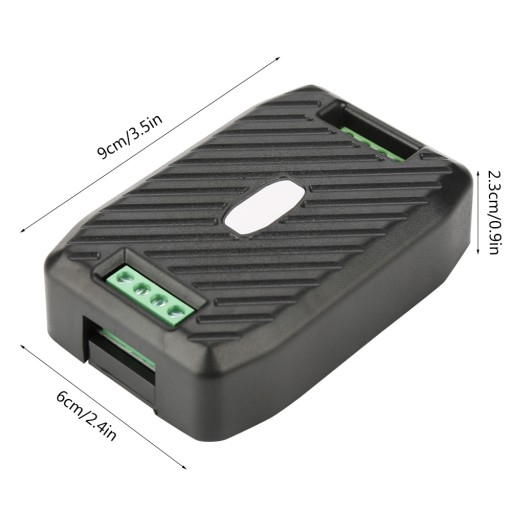

Rozmiar produktu: Ok. 9*6*2.3 cm/3.5*2.4*0.9 cala

Waga: Ok. 77g~287g / 2.7oz~10.1oz

Adres rejestru Opis Rozdzielczość 0x0000 Wartość napięcia 1LSB odpowiada 0,01V 0x0001 Wartość prądu 1LSB odpowiada 0,01A 0x0002 Wartość mocy niska 16 bitów 1LSB odpowiada 0,1W 0x0003 Wartość mocy wysoka 16 bitów 0x0004 Wartość energii niska 16 bitów 1LSB odpowiada 1Wh 0x0005 Wartość energii high 16 bitów 0x0006 Stan alarmu wysokiego napięcia 0xFFFF to alarm, 0x0000 nie jest alarmem 0x0007 Stan alarmu niskiego napięcia 0xFFFF to alarm, 0x0000 nie jest alarmem

Adres rejestru Opis Rozdzielczość 0x0000 Próg alarmu wysokiego napięcia (5~350V),

domyślnie 300V 1LSB odpowiada 0.01V 0x0001 Próg alarmu niskiego napięcia （1~350V）,

domyślnie 7V 1LSB odpowiada 0.01V 0x0002 Adres Modbus-RTU Zakres wynosi

0x0001~0x00F7 0x0003 Aktualny zakres 0x0000: 100A

0x0001: 50A

0x0002: 200A

0x0003: 300A

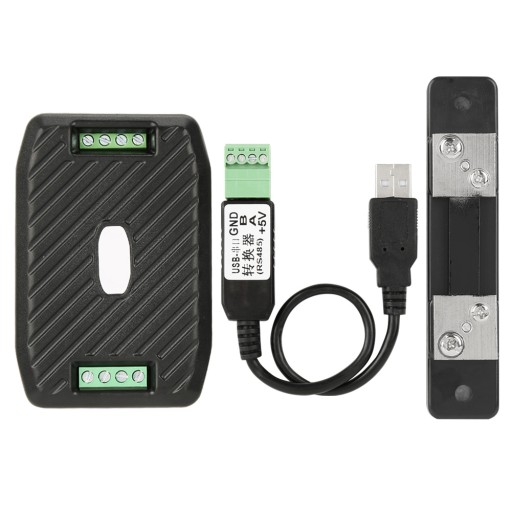

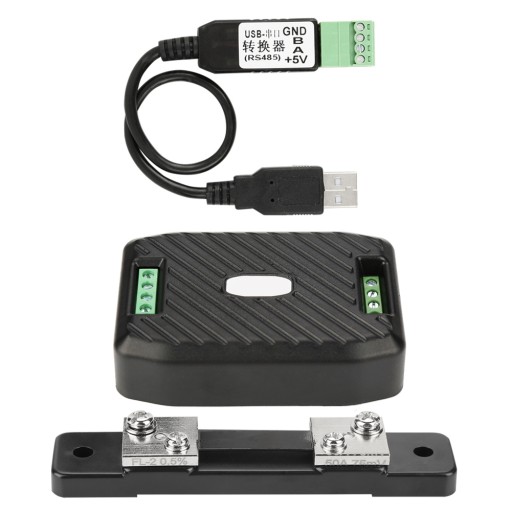

Opcjonalny zestaw #1 1 x miernik poboru prądu stałego #2 1 x miernik poboru prądu stałego

1 x kabel RS485 na USB nr 3 1 x miernik zużycia prądu stałego

1 x bocznik 50A #4 1 x miernik poboru prądu stałego

1 x bocznik 100A #5 1 x miernik poboru prądu stałego

1 x bocznik 200A #6 1 x miernik poboru prądu stałego

1 x bocznik 300A #7 1 x miernik poboru prądu stałego

1 x kabel RS485 na USB

1 x bocznik 50A #8 1 x miernik poboru prądu stałego

1 x kabel RS485 na USB

1 x 100A bocznik #9 1 x miernik poboru prądu stałego

1 x kabel RS485 na USB

1 x bocznik 200A #10 1 x miernik poboru prądu stałego

1 x kabel RS485 na USB

1 x 300A bocznik

Notatka:

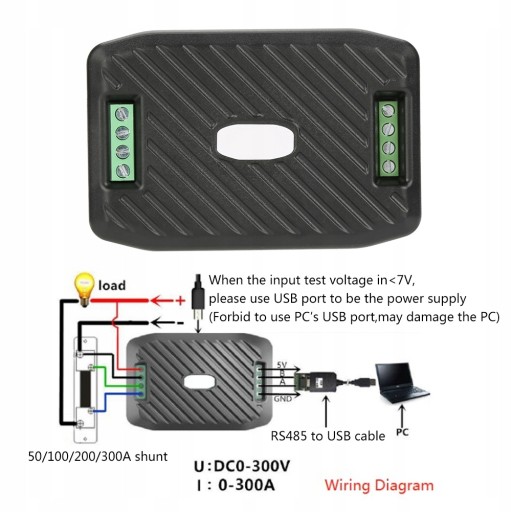

Interfejs RS485 jest wyjściem pasywnym, wymaga zewnętrznego podłączenia zasilania 5 V, a zewnętrzne zasilanie powinno ＞100mA.

Gdy wejściowe napięcie testowe jest mniejsze niż 7 V, musi dostarczyć niezależne napięcie robocze 5 V przez port USB.

NIE używaj portu USB dostarczonego przez komputer jako niezależne źródło zasilania, w przeciwnym razie może to spowodować uszkodzenie komputera.
