КРЮК-РОЗЕТКА ДЛЯ ТЕСТЕРА, 7-контактная РАЗЪЕМКА ДЛЯ ПРИЦЕПА

Funkcja:

1. Tester przyczepy do podłączenia 7-pinowej wtyczki i gniazda.

2. Służy do sprawdzania, czy okablowanie zasilania przyczepy jest normalne.

3. Z 6 wskaźnikami LED dla łatwej obserwacji.

4. Wyraźnie pokaż wszelkie usterki w okablowaniu w samochodzie lub przyczepie.

5. Lekki i przenośny, łatwy w obsłudze, godny zaufania.

Specyfikacja:

Stan: 100% nowy!

Typ artykułu: Tester połączenia z gniazdem

Kolor: pokazany jako obrazek!

Materiał: ABS + miedź

Jak przetestować podłączenie przyczepy (może to być również przyczepa kempingowa lub bagażnik na rowery)

1. Włóż wtyczkę do złącza testera.

2. Naciśnij żółty przycisk z boku testera.

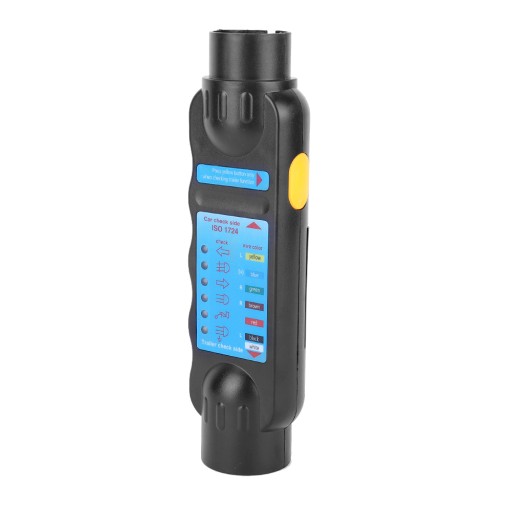

3. Jeśli okablowanie jest dobre, zapalają się wszystkie diody LED. funkcja każdej diody LED to (zgodnie z ISO 1724):

A. Lewy wskaźnik (żółty)

B. Światło przeciwmgielne lub 12 v (niebieski)

C. Msza (biała)

D. Wskaźnik prawej ręki (dla koloru zielonego)

E. Prawe tylne światło (brązowe)

F. Lewe światło hamowania (czerwone)

Światło tylne lewe (czarne)

Lista pakietów:

1 x tester połączenia z gniazdem

Notatka:

1. Włóż tester do gniazda samochodu.

2. Naciśnij żółty przycisk z boku testera.

3. Jeśli okablowanie jest dobre, zapalają się wszystkie diody LED. Wykonaj ponownie kroki 4, jak poprzednio.

Możesz także przetestować funkcje każdego styku gniazda.

1. Włącz lewy kierunkowskaz (po włączeniu kluczyka).

2. Odpowiednia dioda LED musi migać z tą samą częstotliwością. Jeśli nie, okablowanie lewego kierunkowskazu jest uszkodzone/uszkodzone.

3. Powtórz kroki 1 i 2 dla prawego kierunkowskazu, światła tylnego, światła przeciwmgielnego i świateł stopu.

4. Pin 2 może być użyty do ostrzegawczej lampy przeciwmgielnej lub stałego połączenia 12V.

5. Jeśli dioda LED się nie świeci, oznacza to, że odpowiedni przewód jest uszkodzony. Jeśli wszystkie diody LED nie świecą.
