РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК SCB 25 ОТДЕЛЕНИЕ AL/CU СЕРЫЙ

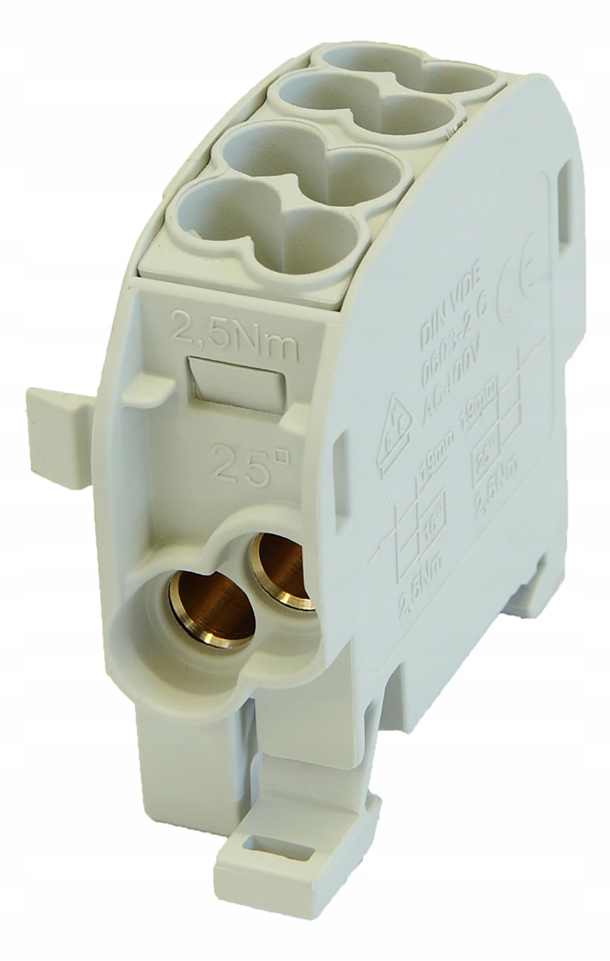

SCB 25 BLOK ROZDZIELCZY - ODGAŁĘŹNY

AL/CU 80110, JEDNOBIEGUNOWY, 25 MM²

Seria aluminiowych złączek gwintowych STB ma szeroką gamę

zastosowań. Są one wykorzystywane w sprzęcie przemysłowym,

automatyce, turbinach wiatrowych, technologii solarnej

i rozdzielnicach elektrotechnicznych – złączki gwintowe STB stanowią

wyjątkowo wszechstronne rozwiązanie. Ich duża funkcjonalność

zapewnia znaczące korzyści w technologii połączeń przewodów.

Wszystkie złącza serii STB są bezpieczne dla instalatora zgodnie

z normą DIN EN 50274 – uniemożliwiają przypadkowe włożenie

palców do złączki.

Złączki gwintowe STB mają aluminiowe zaciski. Specjalna powłoka

powoduje, że zaciski te nadają się nie tylko do przewodów

aluminiowych, ale także do przewodów miedzianych. Złączki STB

posiadają certyfikaty dla przewodów wykonanych z obu tych metali.

Zaletą zastosowania aluminiowego zacisku jest znacznie mniejsza

waga złączek gwintowych w porównaniu z bardziej konwencjonalnymi

złączkami innych producentów.

Złącza serii STB są wyposażone w zabezpieczenie przed

przebiciem prądu, zapobiegające stykaniu się przewodów w środku

i ewentualnemu utlenianiu. Śruby posiadają sześciokątne łby, co

pozwala na uzyskanie wysokiego momentu obrotowego podczas

montażu za pomocą klucza imbusowego, natomiast odpowiednio

obrobione końcówki śrub zapobiegają uszkodzeniu miękkich

przewodów aluminiowych podczas instalacji. Zacisk i plastikowa

obudowa zostały zaprojektowane w sposób zapewniający skuteczne

odprowadzanie ciepła podczas użytkowania.

Nr kat.: 81501002

Oz. handlowe: SCB 25

Kod EAN: 5907813233258

Kolor: Szary

Szerokość: 24,8 mm

Wysokość: 49,3 mm

Długość: 55,7 mm

Napięcie znamionowe: 1000 V AC/DC

Prąd znamionowy Cu: 152 A (2 x 16 mm²) / 101 A (1 x 25 mm²)

Prąd znamionowy Al: 100 A (1 x 25 mm²)

Wejście (drut): 2 x (2,5 - 25) mm²

Wejście (linka z tulejką): 2 x (1,5 - 16) mm²

Ilość biegunów: 1

Montaż: Szyna TS 35 - Poziom

Zgodność z normami: IEC 60947-7-1

Zgodność z dyrektywami: RoHS

Szerokość modułu: 17,8 mm

Wyjście (drut): 2 x (2,5 - 16) mm²

Wyjście (linka z tulejką): 2 x (1,5 - 10) mm²
