НАШИВКА ЦИФРОВОГО ЛАЗЕРНОГО УРОВНЯ NIVEL NL540G SJJ32

Niwelator laserowy rotacyjny Nivel System NL540G DIGITAL + statyw z wysięgnikiem SJJ32 i łata LS-24

Wielozadaniowy laser obrotowy do prac poziomych i pionowych z możliwością wyznaczania cyfrowych spadków.

• Wszechstronność i nowoczesność - poziomy, piony, spadki cyfrowe w jednym lub dwóch kierunkach, zasięg do 500m

• Funkcja skanowania

• Komfort pracy w każdych warunkach - zielona wiązka lasera, praca ze spadkami cyfrowymi, sterowanie z pilota

• Daleki zasięg - praca wewnątrz i na zewnątrz

• Wysoka precyzja pomiarów - rzędu 1,0mm/10m

• Bezpieczne użytkowanie na lata - pewna, sprawdzona konstrukcja (IP54)

• Bogate wyposażenie

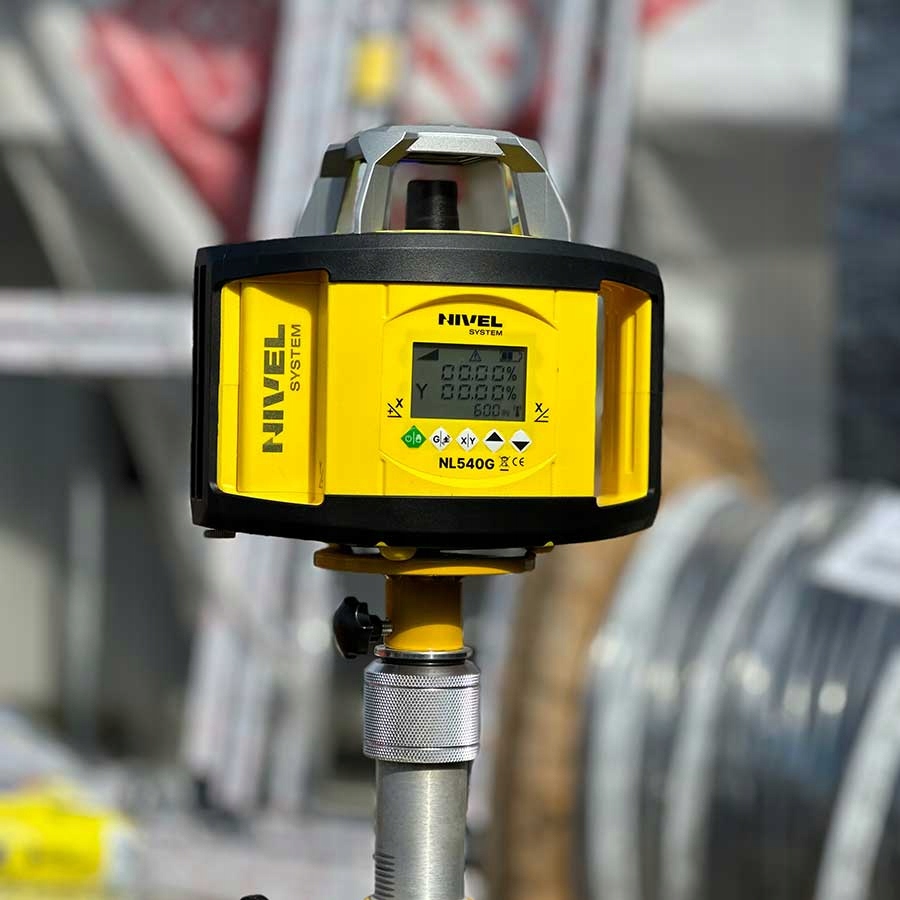

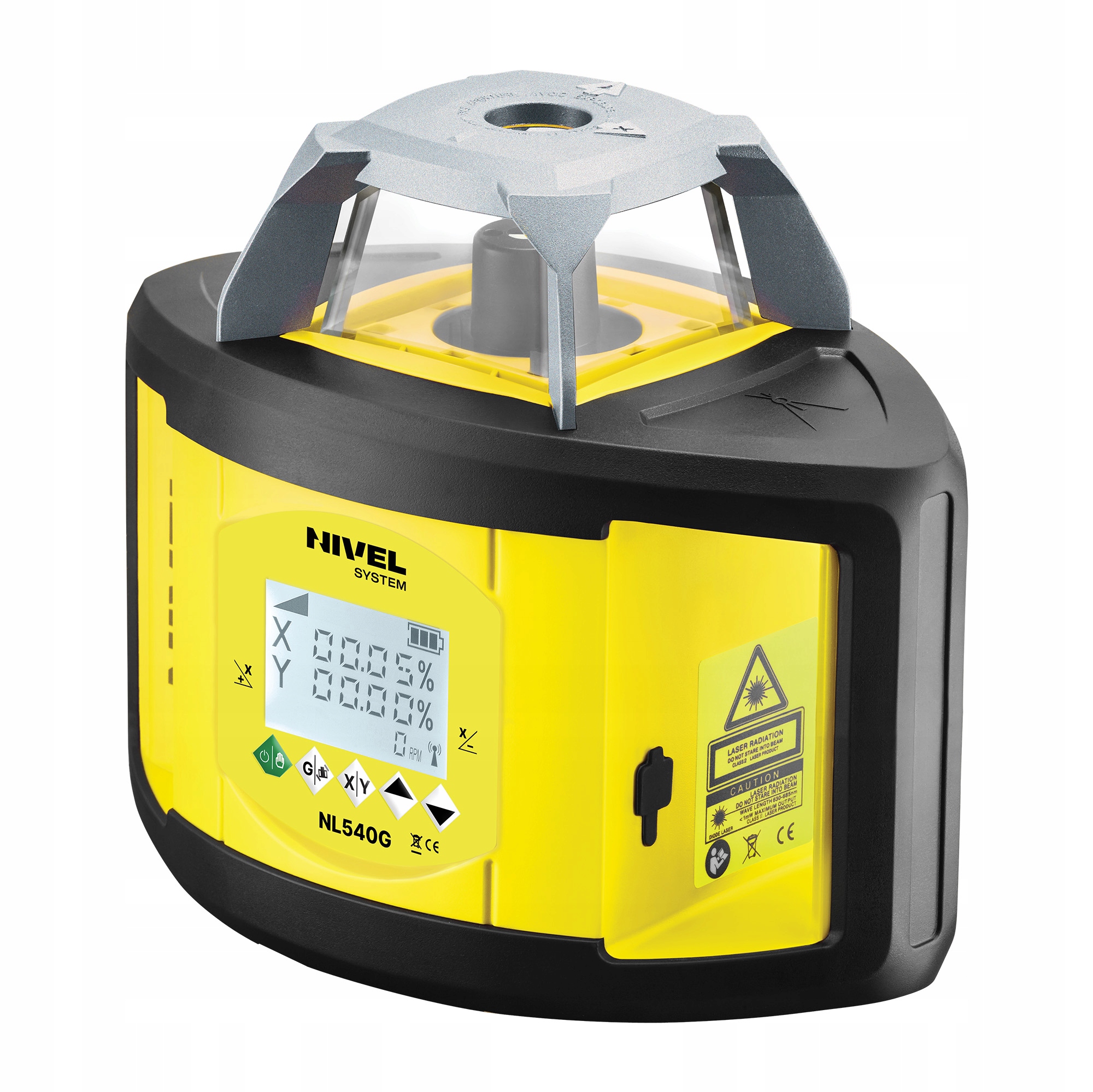

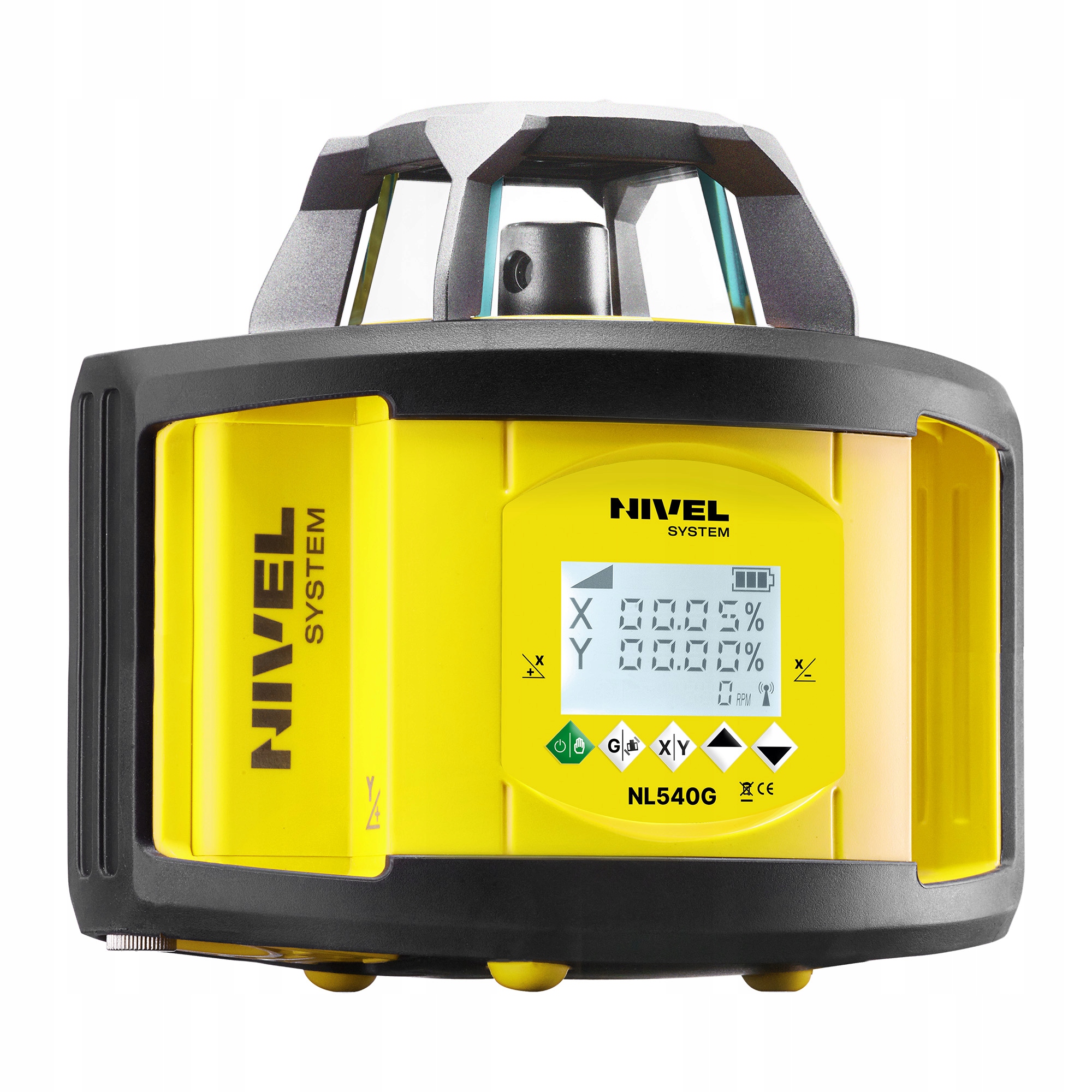

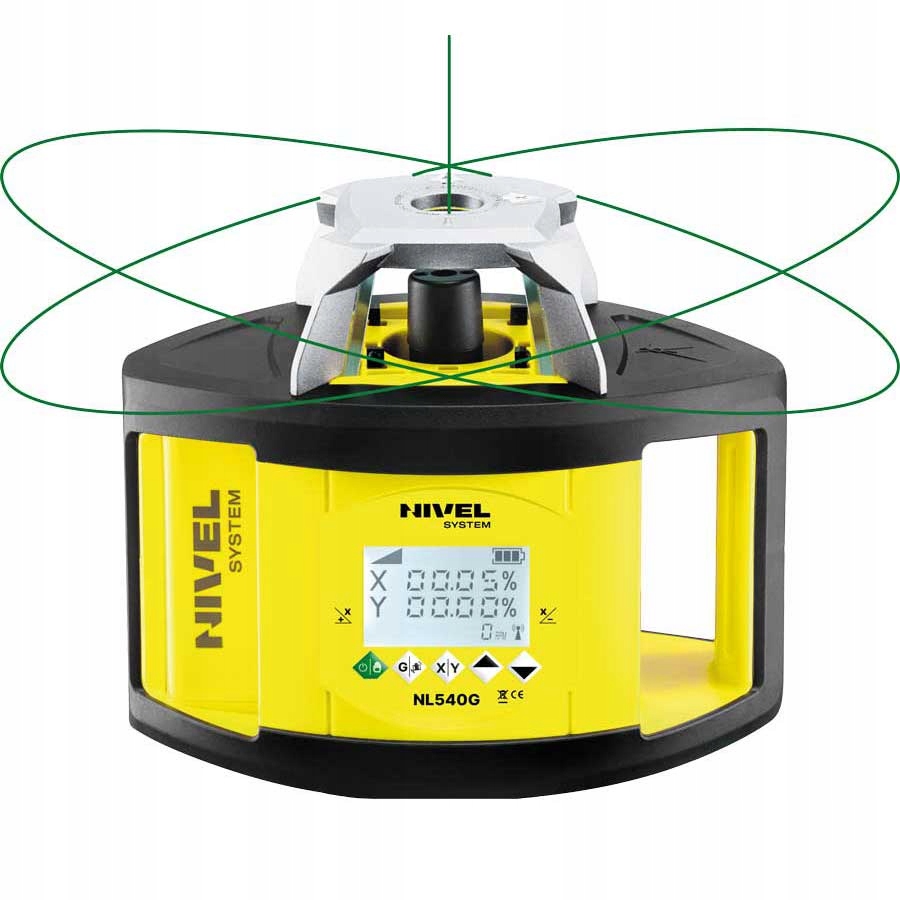

Niwelator obrotowy Nivel System NL540G to wielozadaniowy niwelator laserowy zapewniający wszechstronne zastosowania ogólnobudowlane. Prace mogą być prowadzone wewnątrz i na zewnątrz budynku z czujnikiem. Generowana płaszczyzna wyznacza referencje dla prac poziomych i pionowych, płaszczyzna laserowa może być pochylana (cyfrowo) w jednym lub w dwóch kierunkach. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi i możliwości zdalnej obsługi za pomocą pilota z wyświetlaczem LCD.

Najważniejsze cechy niwelatora Nivel System NL540G:

Wszystko widać gołym okiem – zielony kolor lasera (4-krotnie lepiej widzialny niż czerwony laser) jest na tyle intensywny, że zrzutowana na obiekt wiązka jest dobrze widoczna nawet w nasłonecznionych pomieszczeniach, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych.

Jeszcze większy zasięg działania – pracę na otwartej przestrzeni w odległości 500 m (średnica) umożliwia czujnik laserowy, który usprawnia niwelację i podnosi jej dokładność. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo.

Wydajna niwelacja –cyfrowy czujnik laserowy z numerycznym wyznaczaniem różnicy wysokości (czujnik laserowy, cyfrowy) w znacznym stopniu usprawnia niwelację i podnosi jej dokładność (nie trzeba odczytywać wartości z łaty, wartość ta prezentowana jest na wyświetlaczu czujnika

Funkcja skanowania – umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

Szybkie samopoziomowanie – niwelator posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Głowica laserowa niwelatora obracając się wokół swej osi, tworzy idealnie spoziomowaną płaszczyznę laserową, która jest wstanie pokryć swoim zasięgiem ponad 19 hektarów terenu.

Dokładny i niezawodny -  Niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjne poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym, jest dużo bardziej dokładny szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dlatego też dzięki NL540G uzyskujemy pewne i dokładne pomiary.

Intuicyjny panel sterowania – zrządzanie funkcjami, w tym wprowadzanie spadków odbywa się w sposób cyfrowy (wartości prezentowane są na dużym i czytelnym wyświetlaczu LCD). Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu, jak i za pośrednictwem pilota zdalnego sterowania (pilot także posiada wyświetlacz LCD – gdzie prezentowane są parametry pracy intrumentu.

Jednoosobowa, prosta obsługa – do obsługi niwelatora i wyznaczania różnicy wysokości wystarczy tylko jedna osoba. Wystarczy postawić go na statywie, półce laserowej czy innej stabilnej podstawie i włączyć zasilanie.

Akumulatorki Li-on – zasilany jest za pośrednictwem wydajnych akumulatorków litowo-jonowych, które pozwalają na ok. 50 godzin pracy i pozbawione są efektu pamięci (nie niszczą się w skutek nadmiernego przeładowywania). Sprzęt można tajże zasilać bezpośrednio z sieci.

Wyznaczanie spadków – płaszczyzna laserowa generowana przez laser stanowi bazę referencyjną, za pośrednictwem której odkładać będziemy rzędne wysokościowe, a wszystko z wysoką, milimetrową dokładnością. Płaszczyzna ta może być pochylana w jednym lub dwóch kierunkach. Spadki ustawiane są cyfrowo. Poprawne ustawienie lasera ułatwia funkcja pionownika laserowego, który generując punkt laserowy w dół i zapewnia poprawną lokalizację niwelatora nad wymaganym punktem. Nie musimy przeliczać rzędnych, dodawać, odejmować – wystarczy tylko pochylić płaszczyzny zgodnie z wytycznymi w projekcie i zacząć pomiary.

Praca w każdych warunkach – sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP54. Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

Uniwersalny laser rotacyjny do zastosowań ogólnobudowlanych

Niwelator umożliwia pracę zarówno z wiązką poziomą, jak i pionową. Płaszczyzna może być pochylana w jednym lub dwóch kierunkach (cyfrowo – LCD), dzięki czemu może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę – zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami. Przy pracach konstrukcyjnych przydatnym jest pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej, co zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, czy podczas przenoszenia punktów. Różne prędkości obrotów głowicy zapewniają wykorzystanie lasera zarówno przy pracach instalacyjnych wewnątrz budynku, przy niwelacji na zewnątrz oraz przy sterowaniu maszynami, gdzie wymagane są prędkości (600 obr/min).

Zastosowania:

• równanie terenu – niwelacja
• prace murarskie – wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• prace brukarskie – wykonywanie parkingów, podjazdów, tarasów
• prace montażowe i wykończeniowe – montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• prace instalacyjne – wyznaczanie linii przewodów, przenoszenie punktów
• prace stolarskie – meble, zabudowy
• laserowe systemy sterowania maszyn
• prace wod-kan – kontrola głębokości wykopu i układanego rurociągu (także ze spadkiem)
• ogrodnictwo i rolnictwo

Czujnik laserowy RD700 Digital dla niwelatorów rotacyjnych z cyfrowym wyświetlaniem różnicy wysokości

• Uniwersalność – współpraca z wiązką laserową: czerwoną i zieloną
• Szeroki zakres odbioru wiązki lasera za pośrednictwem 90 mm wstęgi detektora
• Jeszcze wyższa dokładność pracy dostosowywana w zależności od potrzeb (1mm, 2mm, 5mm, 10mm)
• Jeszcze lepsza kontrola wykonanej pracy – czujnik przelicza i wyświetla konkretne wartości różnicy poziomu w milimetrach [mm]
• Możliwość zmiany jednostki pracy (mm, cm, cal)
• Wszystko w zasięgu wzroku – duży, czytelny wyświetlacz LCD (drugi wyświetlacz z tyłu czujnika), dodatkowy wyświetlacz LED do odczytu z dalszych odległości
• Sygnały dźwiękowe różnic wysokości (różne poziomy głośności)
• Automatyczne wyłączanie po 30 min braku reakcji
• Solidne mocowanie na łacie laserowej za pomocą uchwytu (dostarczany z czujnikiem)
• Wysoka odporność na działania wody i kurzu, potwierdzone klasą IP67

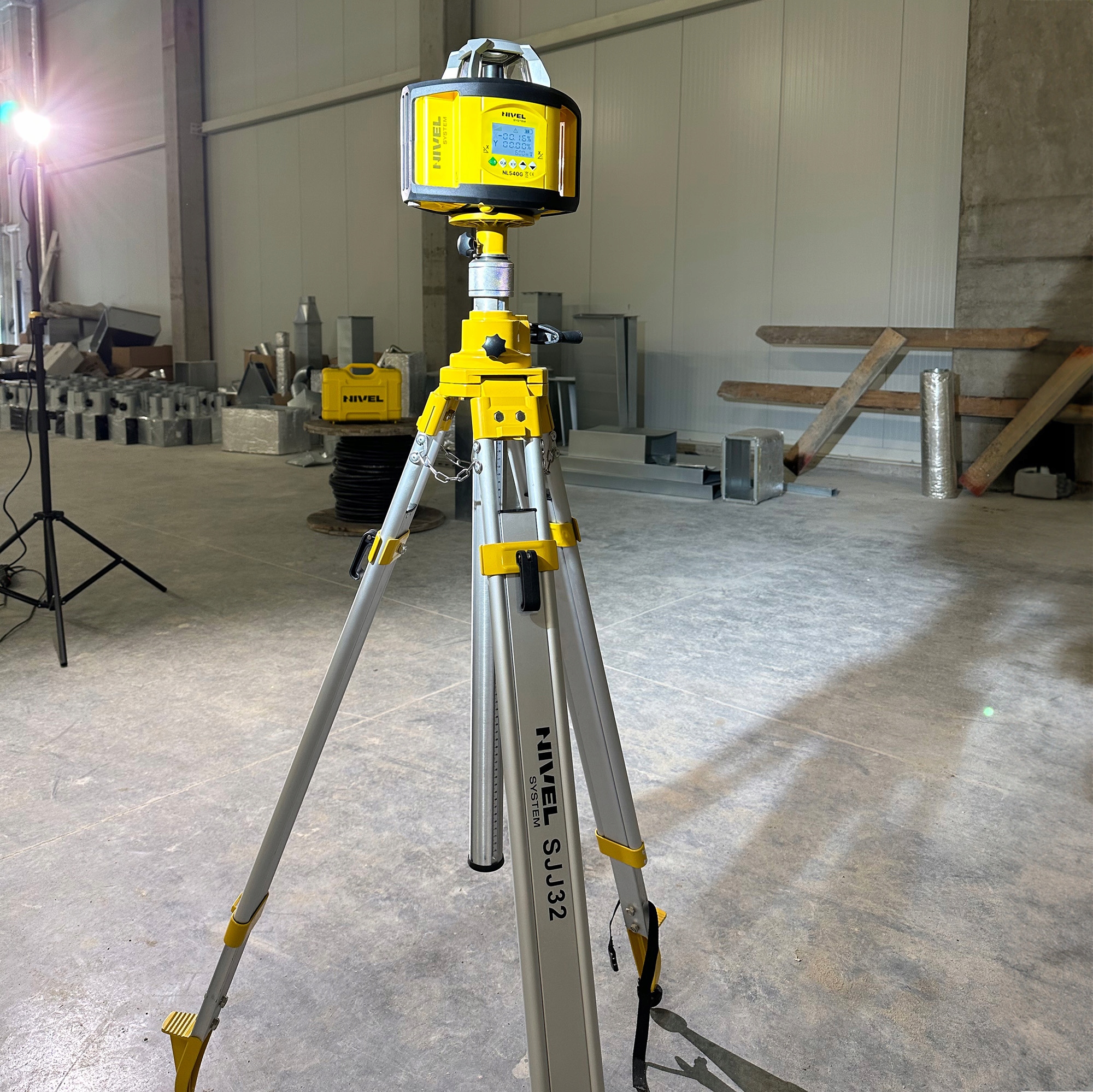

Aluminiowy statyw z wysięgnikiem korbowym SJJ32

• lekki i trwały – stabilny statyw aluminiowy do niwelatorów laserowych, do pracy w każdych warunkach
• szybka blokada nóg – mocne zabezpieczenia na zaciski zapewniają najwyższą stabilność pracy
• płaska głowica statywu - z łatwym montażem lasera na wysięgniku z miarką i dodatkowym wysięgnikiem
• odporny na warunki atmosferyczne – odporny na warunki atmosferyczne (deszcz, słońce), charakteryzuje się dużą wytrzymałością na uszkodzenia mechaniczne i zapewnia najwyższą precyzję pracy

Łata laserowa LS-24 2,4m

• Do różnych zadań – poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką i łatwym odczytem odchylenia od poziomu.
• Praktyczny suwak dla uchwytu czujnika
• Wysoka jakość nadruku podziałki
• Zawsze w pionie – łata przystosowana do libelli pudełkowych
• Wygoda działania – teleskopowa łata aluminiowa szybko się składa/rozkłada i z łatwością mieści się w bagażniku samochodu osobowego
• Odporna na warunki atmosferyczne – odporna na wodę, wilgoć i wysokie temperatury, w każdych warunkach zapewnia wysoką precyzję pomiarów
• Ochrona przed uszkodzeniami i zabrudzeniami – łaty sprzedawane są w pokrowcach ochronnych.

Specyfikacja techniczna

• Wiązka laserowa: laser zielony (515 nm), klasa 2
• Dokładność: ±1,0mm/10m
• Zasięg pracy: 500 m (z czujnikiem) – średnica
• Pochylenie płaszczyzn: ± 10 (oś X, os Y), cyfrowo

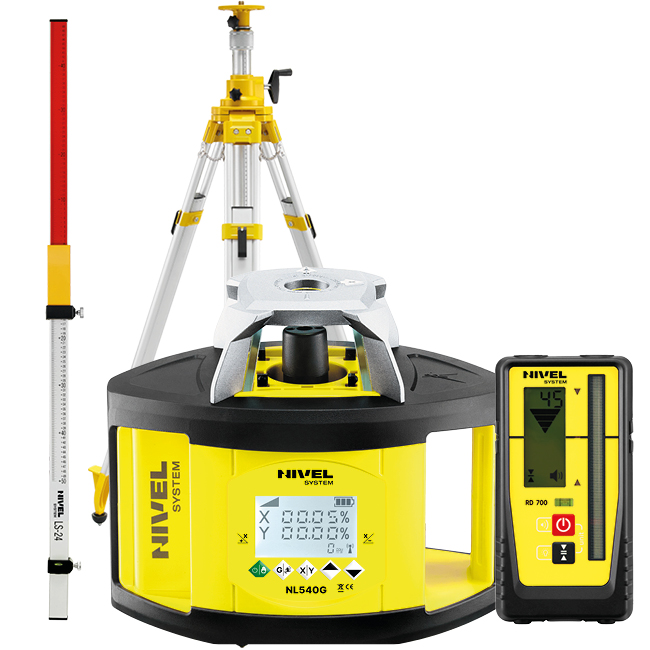

• Zakres samopoziomowania: ±5°
• Generowane płaszczyzny: 1 x poziomo (360°), 1 x pionowo (360°)
• Prędkość wirowania głowicy: zmienna, maks. 600 obr./min
• Skanowanie: 0-10°-45°-90°-180°
• Zasilanie: 7,4V (Li-ion, 4000 mAh)
• Klasa odporności: IP54
• Zakres temperatury pracy: -20°C do +50°C
• Wymiary: 206 x 206 x 211 mm
• Waga: 3,0 kg
• Wysokość minimalna statywu: ok. 1.30 m
• Wysokość maksymalna statywu: ok. 3.20 m

Czujnik RD700 Digital:

• Zakres detekcji: 90 mm
• Kąt odbioru wiązki: ±45°
• Odbiór wiązki laserowej: 450nm – 800nm (wiązka czerwona i zielona)
• Tryby pracy (dokładność): 1/ 2 / 5 / 10 mm
• Klasa odporności: IP67
• Automatyczne wyłączanie: po 30 min.
• Zasilanie: 1 x AA
• Zakres temperatury pracy: -20°C – +50°C
• Wymiary: 135 x 69 x 25 mm
• Waga: 0,19 kg

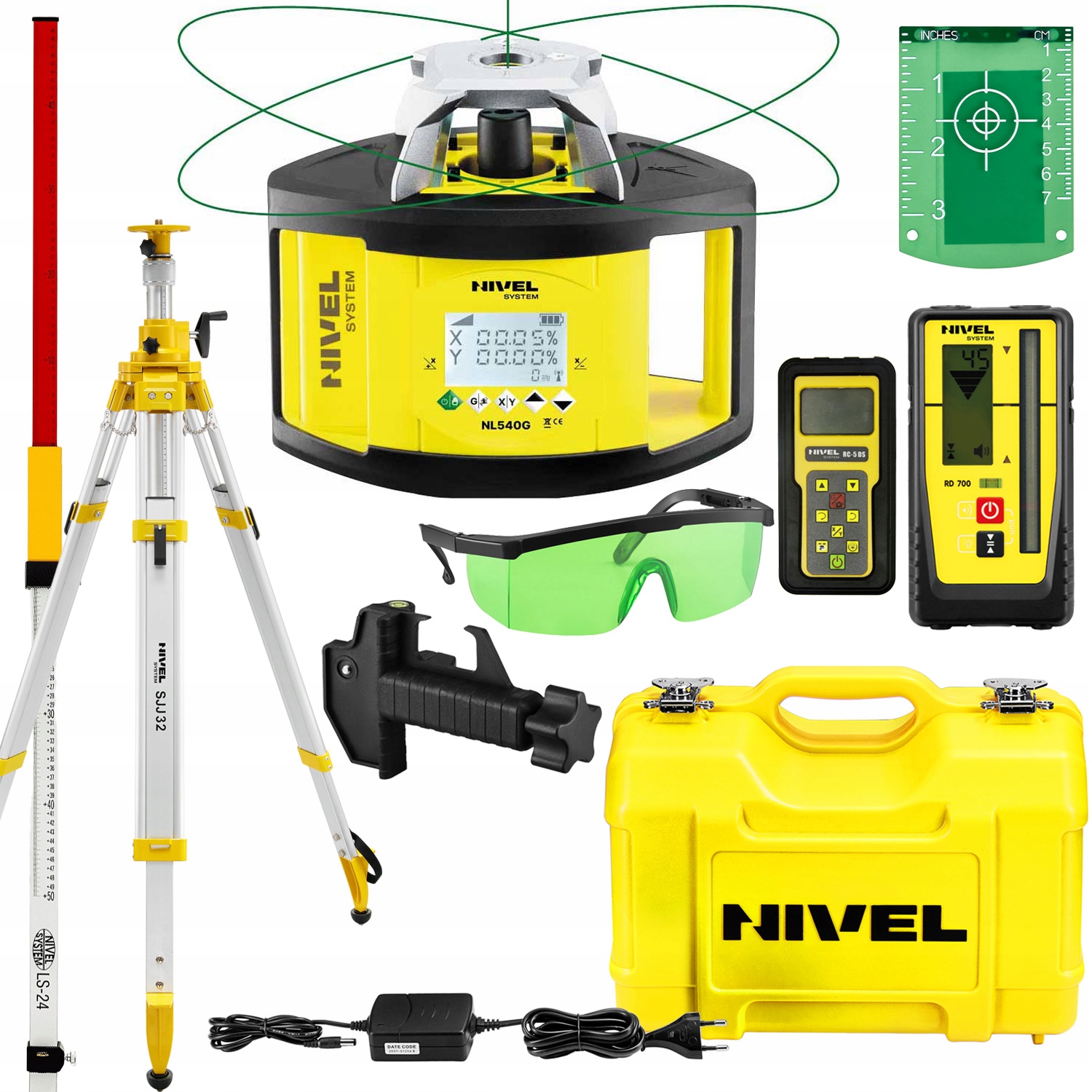

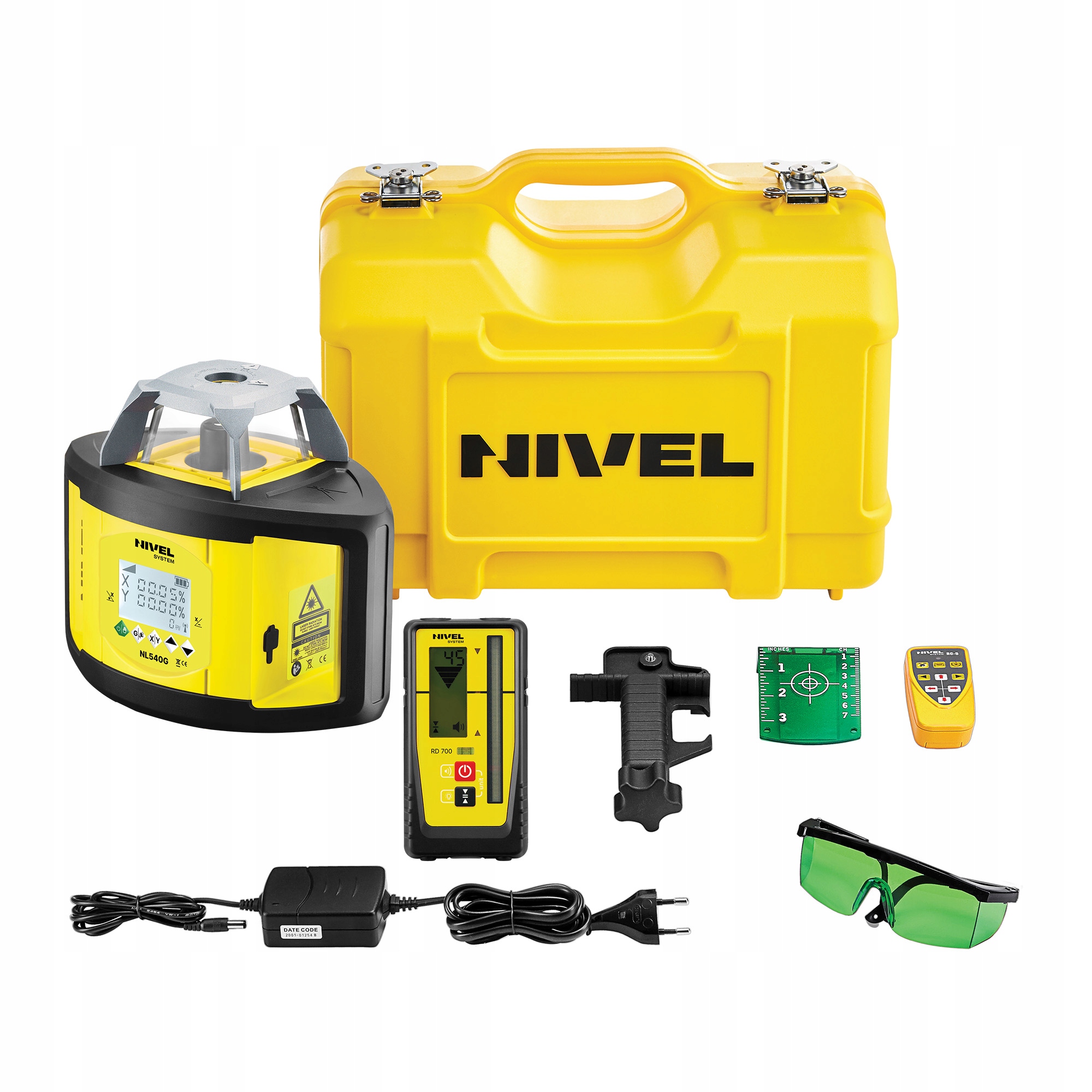

W zestawie

• NL540G – niwelator laserowy
• SJJ32 - statyw z wysięgnikiem
• LS24 - łata laserowy
• RD700 Digital – czujnik laserowy .
• NL-BR 600 – uchwyt czujnika na łatę
• RC-5 DS – pilot zdalnego sterowania z LCD
• AKU LI-ION – akumulatorki litowo-jonowe
• CH-6 – ładowarka
• GL-G – okulary laserowe
• TR-G – tarczka laserowa
• Instrukcja obsługi
• Kufer transportowy
