Панельный счетчик энергопотребления, энергопотребление 20А

Panelowy miernik energii elektrycznej: moc, prąd, napięcie, częstotliwość, współczynnik mocy

Wielofunkcyjny miernik energii jest idealnym rozwiązaniem, które pozwala na monitorowanie parametrów elektrycznych oraz na pomiar zużycia prądu przez połączone urządzenia. Miernik ten zapamiętuje licznik energii po wyłączeniu zasilania, umożliwia ustawienie wartości granicznych obciążenia, przekroczenie, których sygnalizowane jest miganiem wyświetlacza. Resetowanie licznika możliwe jest przez dłuższe przytrzymanie przycisku na obudowie urządzenia.

Funkcje P06S-20:

• Pomiar: moc, napięcie, prąd, pobrana energia, częstotliwość, współczynnik mocy
• Wbudowany alarm przeciążenia (podświetlenie i migotanie mocy), próg wyzwolenia alarmu ustawiamy na po wciśnięciu przycisku na obudowie na czas 2s
• Kasowanie licznika KWh, w tym celu należy przytrzymać przycisk na obudowie na około 5s
• Aby wyłączyć/włączyć podświetlenie naciśnij przycisk krótko

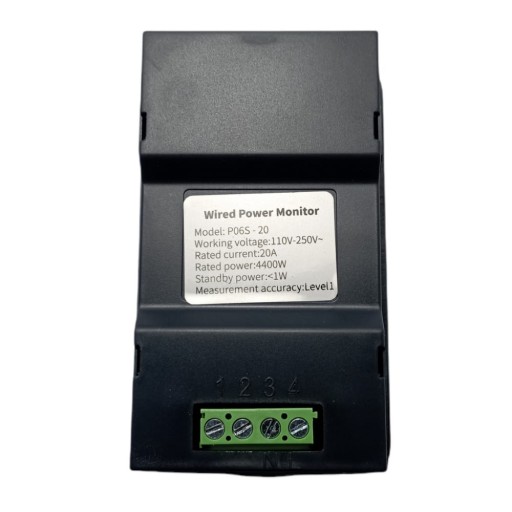

Specyfikacja

• Zakres napięcia sieci: 110 – 230 V
• Napięcie robocze: 85 – 250 VAC
• Moc znamionowa: 20A/4400 W
• Częstotliwość pracy: 45 – 65 Hz
• Maksymalne natężenie: 20A 4600W
• Sposób pomiaru: bocznik pomiarowy
• Panel LCD
• Rozdzielczość: 1V, 0,01A, 0.01W, 0,01kwh
• Może wyświetlać jednocześnie: moc/prąd/napięcie/częstotliwość/współczynnik mocy/zużycie energii
• Wymiary: 90 x 54,5 x 28 mm
• Waga: 78 g
• Zakres zastosowania: wszystkie domowe urządzenia elektryczne o napięciu 110 V-250 V

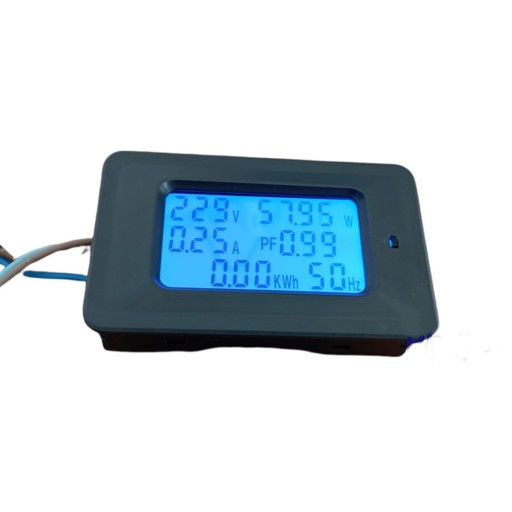

Opis wyświetlanych parametrów

1. Prąd (A)
2. Napięcie (V)
3. Moc (W)
4. Licznik pobranej energii (KWh)
5. Współczynnik mocy (PF)
6. Częstotliwość (Hz)
7. Przycisk sterowania podświetleniem oraz kasowania licznika

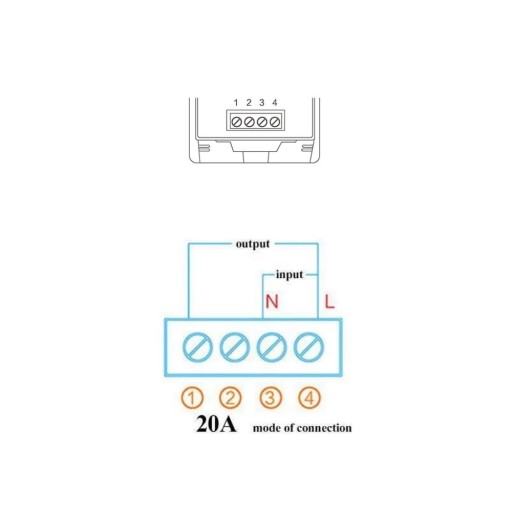

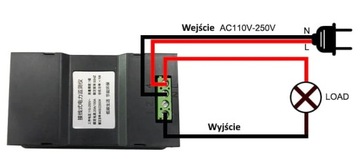

Schemat podłączenia miernika P06S-20

Zestaw zawiera:

1. Moduł miernika x1
2. Instrukcja x1
