КОМПЛЕКТ УПРАВЛЕНИЯ МАШИНОЙ СИСТЕМЫ NIVEL и ЛАЗЕР NL520D

ZESTAW NIVEL SYSTEM SYSTEM STEROWANIA MASZYNAMI - KOPARKI, KOPARKO-ŁADOWARKI, SPYCHACZE

MC-1D MAGNETS

ORAZ LASER OBROTOWY NL520 DIGITAL ZASIĘG 500m

STATYW SJJ32 ORAZ ŁATA LS24

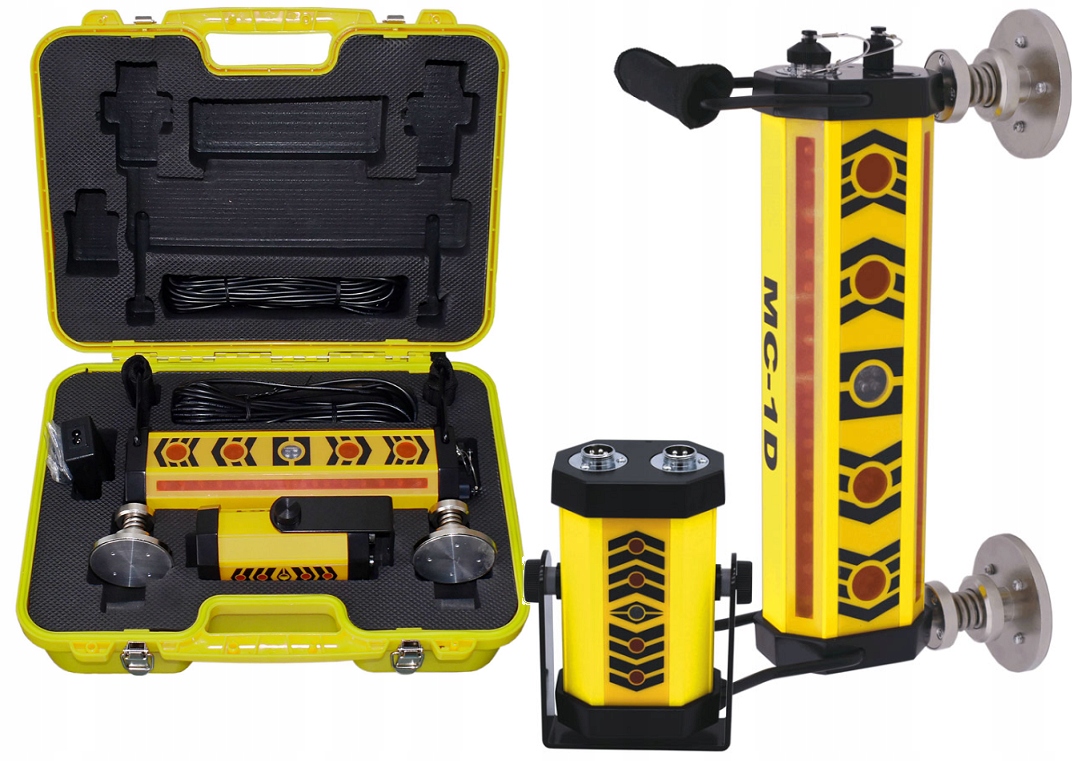

MC-1D Magnets

• Uniwersalne rozwiązanie dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki)
• Szybsza praca, wyższa wydajność – maszyna może zrobić więcej w tym samym czasie
• Wzrost dokładności pracy – brak przekopań
• Oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni
• Najłatwiejsze rozwiązanie do kontroli pracy maszyn – prosta, intuicyjna obsługa

MC-1D to system niwelacyjny, pozwalający kontrolować wysokość elementu roboczego maszyny z kabiny operatora. W ten sposób operator ma stały podgląd na jakiej wysokości znajduje się łyżka lub lemiesz maszyny względem założonej linii referencyjnej (wyznaczonej przez niwelator laserowy). Obserwując wskazania na czujniku maszynowym (lub wyświetlaczu w kabinie) operator uzyskuje informację czy może jeszcze zbierać materiał / kopać – czy jest już na założonej głębokości, eliminując w ten sposób przegłębienia, przekopania.

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokość, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te, pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne, także ze spadkiem – bez konieczności wykonywania pomiarów kontrolnych.

• Uniwersalne rozwiązanie dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki)
• Szybsza praca, wyższa wydajność – maszyna może zrobić więcej w tym samym czasie
• Wzrost dokładności pracy
• Oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni
• Najłatwiejsze rozwiązanie do kontroli pracy maszyn – prosta, intuicyjna obsługa
• Prosta i szybka instalacja –  montaż / demontaż czujników z maszyny, możliwość łatwego przełożenia na inną maszynę
• Brak poprawek, brak przekopań – mniejsze ryzyko popełnienia błędu przez człowieka
• Oszczędność czasu – mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (pracę można kontrolować na bieżąco nie wychodząc z kabiny)
• Kontrola pracy w kabinie operatora – transmisja sygnału do wyświetlacza kabinowego (MC-RD1)

Kontroluj pracę maszyny, pracuj szybciej, dokładniej i oszczędniej

Podczas wykonywania prac ziemnych maszynami pojawiają się problem związany z niwelacją. Dotychczas angażowano w ten proces dodatkowe osoby do pomiarów (czy ekipy geodezyjne). Budowy realizujące takie metody są często kosztowne, długotrwałe i wymaga specjalizacji i dużej dokładności. Czy można to zrobić prościej, dokładniej i szybciej?

LASER OBROTOWY NL520 DIGITAL

uniwersalny, szybki i łatwy w użyciu sprzęt do prac budowlanych

Laser obrotowy Nivel System NL520 to wszechstronne i wielofunkcyjne narzędzie do realizacji prac wewnątrz pomieszczeń (z widoczną, czerwoną wiązką lasera), jak i na otwartych przestrzeniach (z wykorzystaniem czujnika).

Instrument wyznacza płaszczyznę poziomą, pochyloną, pionową (po obróceniu go o 90°), a także, dzięki pionownikowi, określa pion lub kąty proste.

NL520 przeznaczony jest do prac ogólnobudowlanych. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe zapewniające kilkadziesiąt godzin ciągłej pracy w terenie.

Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi i możliwości zdalnej obsługi za pomocą pilota.

ŁATWE I SZYBKIE POMIARY

Niwelator NL520 posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy.

Generowana wiązka czerwonego lasera jest bardzo dobrze widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych.

Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo.

Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

UNIWERSALNE ZASTOSOWANIE

Sprzęt umożliwia pracę zarówno z wiązką poziomą, jak i pionową. Płaszczyzna może być pochylana w jednym lub dwóch kierunkach, dzięki czemu laser może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę – zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami.

Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej.

Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, czy podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie).

W przypadku prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 500 m (średnica pracy).

Różne prędkości obrotów głowicy zapewniają wykorzystanie lasera zarówno przy pracach instalacyjnych wewnątrz budynku, przy niwelacji na zewnątrz oraz sterowaniu maszynami, gdzie wymagane są wyższe prędkości (600 obr/min).

DOKŁADNY I NIEZAWODNY SPRZĘT

Niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjnie poziomowanie płaszczyzny laserowej.

Elektroniczny kompensator, w porównaniu z magnetycznym, jest dużo bardzie dokładny szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu.

Dlatego też dzięki NL520 uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP54.

Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

WYGODA OBSŁUGI

NL520 posiada intuicyjny panel sterowania.

Zarządzanie funkcjami, w tym wprowadzanie spadków odbywa się w sposób manualny.

Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu, jak i za pośrednictwem pilota zdalnego sterowania.

Laser zasilany jest za pośrednictwem wydajnych akumulatorków litowo-jonowych, które pozwalają na ok. 50 godzin pracy i pozbawione są efektu pamięci (nie niszczą się w skutek nadmiernego przeładowywania).

Sprzęt można także zasilać bezpośrednio z sieci.

Całość uzupełnia kompaktowa obudowa, dzięki czemu laser jest poręczny, łatwy w instalacji na budowie oraz przy transporcie.

Niwelacja laserowa – pracuj szybciej, dokładniej i bez ograniczeń

NL520 jest bardzo prosty i szybki w użyciu. Wystarczy postawić go na statywie, półce laserowej czy innej stabilnej podstawie i włączyć zasilanie. Sprzęt automatycznie sam się spoziomuje.

Głowica laserowa niwelatora obracając się wokół swej osi, tworzy idealnie spoziomowaną płaszczyznę laserową, która jest wstanie pokryć swoim zasięgiem ponad 19 hektarów terenu. Pomiary różnicy wysokości dokonywane są przez jedną osobę stosując do tego celu czujnik laserowy z widocznymi nawet w słońcu wskazaniami.

W przypadku pracy wewnątrz budynku, bardzo często stosowanie czujnika nie jest wymagane, gdyż wiązka laserowa jest widzialna. W tym przypadku możemy skorzystać z tarczki laserowej z podziałką milimetrową (na wyposażeniu lasera Nivel System).

Równanie terenu, budowa drogi, parkingu, prace brukarskie

Płaszczyzna laserowa generowana przez laser stanowi bazę referencyjną, za pośrednictwem której odkładać będziemy rzędne wysokościowe, a wszystko z wysoką, milimetrową dokładnością. Płaszczyzna ta może być pochylana w jednym lub dwóch kierunkach. Spadki ustawiane są manualnie (ręcznie). Na głowicy lasera znajduje się celownik do wpasowania w oś spadku. Ustawiając laser nad jednym punktem i namierzając go na drugi uzyskujemy linię/oś, wzdłuż której pochylana będzie płaszczyzna laserowa. Poprawne ustawienie lasera ułatwia funkcja pionownika laserowego, który generując punkt laserowy w dół zapewnia poprawną lokalizację niwelatora nad wymaganym punktem. Nie musimy przeliczać rzędnych, dodawać, odejmować – wystarczy tylko pochylić płaszczyzny zgodnie z wytycznymi w projekcie i zacząć pomiary. W dowolnym miejscu na budowie (w zasięgu działania lasera) – wiązka laserowa wskaże nam poprawne rzędne. Niwelator posiada funkcję alarmu przewyższenia. Jest to bardzo ważne w przypadku niestabilnego podłoża, na którym stoi laser. Osiadanie gruntu może spowodować niepożądane obniżanie linii referencyjnej, dlatego sprzęt może być stosowany nawet w najtrudniejszych warunkach terenowych. Ustawiając niwelator laserowy na statywie korbowym z podziałką na wysięgniku – płaszczyzna laserowa może być w łatwy i szybki sposób dostosowana do wymogów (wprowadzenie zmian wysokości – offset’ów). Wystarczy raz ustawić laser na budowie i kolejne wysokości podbudowy drogi zmieniać na statywie. Warto wspomnieć, że podobnie jak w przypadku pomiarów klasycznych, niwelator może stanowić bazę referencyjną do kontroli pracy maszyn. Montując laserowy czujnik maszynowy na maszcie lemiesza spycharki czy równiarki, czy ramieniu koparki – operator uzyskuje możliwość kontroli pracy w czasie rzeczywistym na podstawie wskazań z czujnika. Proste komunikaty: „podnieś łyżkę” lub „lemiesz”, „opuść” oraz „jesteś na żądanej wysokości” pomagają operatorowi maszyny wykonywać pracę zgodnie z projektem. Jest to ogromne ułatwienie i zapewnia wzrost efektywności, wpływa na bezpieczeństwo robót i niezależność – operator sam kontroluje wykop, nie potrzebuje wsparcia geodety, nie ma potrzeby rozciągania linek, nabijania palików.

Budujemy dom z laserem NL520

NL520 doskonale przydaje się przy wszelkich pracach budowlanych. Wykorzystamy go już na wstępnych etapach budowy – równania działki czy zdjęcia warstw humusu. Kolejne etapy fundamentowania, prace murarskie, wylewanie posadzek – niwelator laserowy wskaże nam idealnie poziom, a także skosy (np. deskowanie pod schody). Niezbędny też będzie przy kolejnych pracach konstrukcyjnych i budowie dachu. Sprzęt posiada na obudowie nóżki i wejście śruby statywu do ustawienia go na boku i generowania płaszczyzny pionowej. Po zablokowaniu kompensatora uzyskujemy możliwość pracy z dowolnie pochyloną płaszczyzną. Bardzo przydatną funkcją jest skanowanie. Wiązka zawęża się, laser generuje wiązkę tylko tam, gdzie chcemy, a dodatkowo wiązka jest dużo bardziej widoczna. Nie ma potrzeby podchodzenia do urządzenia, aby zmienić parametry; sterowanie może odbywać się zdalnie (z pilota). Możliwość pracy z wiązką pionową jest również przydatna przy obsadzaniu okien i drzwi, a także przy pracach instalatorskich. Dodatkowo na wyposażeniu standardowym znajdują się okulary laserowe polepszające widzialność lasera. Niewątpliwie przy budowie domu dużym wyzwaniem są prace wykończeniowe. Trudno wyobrazić sobie obecnie wykańczania wnętrz bez stosowania profesjonalnego sprzętu pomiarowego. Układanie glazury, terakoty, zabudowy z karton-gipsu – w różne geometryczne kształty, sufity podwieszane, sztukateria, tapetowanie, zabudowa szafkami wnękowymi i kuchennymi – te prace muszą być wykonane dokładnie, co do milimetra. Tutaj laser staje się niezastąpiony. Niwelator Nivel System wskaże idealne linie poziome, pionowe, skośne – to ogromne ułatwienie dla fachowców z branży gwarantując perfekcyjny efekt. Dość przydatnym w tego rodzaju pracach jest pionownik laserowy.

Pionowa linia w dół i w górę przyda się do przenoszenia punktów z dołu na górę (np. przy ustalaniu punktów świetlnych, wystarczy rozrysować projekt na podłodze i przenieść punkty na sufit). Ponadto wiązka laserowa może być zatrzymana, a generowany punkt można swobodnie przemieszczać w lewo lub prawo, wokół osi niwelatora. Jest to przydatne przy lokalizacji i obsadzaniu punktów na ścianie, np. gniazdek elektrycznych. Nawet jeśli już wszystko jest gotowe: pomalowane i posprzątane, warto mieć przy sobie niwelator laserowy Nivel System. Pomoże on ustawić ogrodzenie w linii, wykonać podjazd z kostki brukowej czy założyć trawnik w ogrodzie. Zapewne przez kolejne lata użytkowania domu będzie potrzeba zawieszania obrazu, lustra czy półki na książki – nie trzeba wtedy stosować poziomic, brudzić ścian ołówkiem. Laser wskaże linie, a po montażu nie będzie śladu po pomiarach.

Zakładamy ogród z laserem NL520

Podobnie jak przy pracach drogowych, także i ogrodniczych (zakładanie ogrodów, trawników) bardzo ważne jest odpowiednie zniwelowanie terenu. W przeciwnym wypadku będziemy mieli do czynienia z punktowym gromadzeniem sie wody deszczowej, co w konsekwencji wpłynie na walory estetyczne ogrodu. Prac tych dokonamy za pośrednictwem niwelatora Nivel System NL 520 (niwelacja z płaszczyznami pochylonymi w dwóch kierunkach). W przypadku sadzenia drzewek, żywopłotów – na pewno przyda się możliwość pracy z wiązką pionową służącą do wyznaczenia linii wzdłuż. Dzięki tej opcji można posadzić np. tuje, a następnie każdej wiosny równo je podciąć. Wszystkie te czynności można będzie wykonać pod idealnie spoziomowaną płaszczyznę laserową Nivel System.

Układanie rurociągów, prace wod-kan z laserem NL520

Niwelator Nivel System z pewnością znajdzie zastosowanie przy budowie infrastruktury wodno-kanalizacyjnej. W tym przypadku będziemy pracować z płaszczyzną poziomą, pochyloną w jednym kierunku. Kolejne rury dokładane będą na bazie referencji lasera tworząc rurociąg z zadanym spadkiem. Przestawiając niwelator na pracę z wiązką pionową, mamy możliwość wyznaczenia linii wzdłuż której będziemy kopać wykop i układać rurociąg. W ten sposób niwelator sprawdzi się przy wszelkich pracach liniowych, gdzie utrzymywanie założonego kierunku jest sprawą kluczową. Po zasypaniu wykopu laser Nivel System będzie nadal niezbędny. Trzeba dostosować chodnik, ulicę czy parking do użytku publicznego. Laser będzie miał „pełne ręce roboty” – zarówno przy pracach poziomych jak i wzdłużnych (np. układanie krawężników).

Bezpieczne użytkowanie na lata

Pomimo bogatej funkcjonalności klasyfikującej sprzęt w grupie precyzyjnych instrumentów pomiarowych, niwelator może być stosowany w trudnych warunkach terenowych na budowie. Jego wytrzymała konstrukcja (wzmocniona elementami obudowy wykonanych z wytrzymałej gumy) zapewni dobrą kondycję sprzętu na lata, a w przypadku zaistniałych problemów do dyspozycji pozostaje serwis Nivel System w Polsce. Klienci zyskują pewność wsparcia w przypadku jakichkolwiek problemów ze sprzętem zarówno w czasie trwania gwarancji, jak i po jej upływie. Niwelatory laserowe Nivel System to precyzyjne narzędzia, zapewniające pewne i szybkie pomiary w wielu branżach jak budownictwo, geodezja, przemysł, rolnictwo, itp. Ich atutami są wszechstronność zastosowania, przyjazna obsługa i jakość wykonania, zapewniające bezproblemową pracę nawet w najtrudniejszych warunkach, a wszystko w przystępnej cenie.

Zastosowania:

• równanie terenu – niwelacja
• prace murarskie – wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• prace brukarskie – wykonywanie parkingów, podjazdów, tarasów
• prace montażowe i wykończeniowe – montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• prace instalacyjne – wyznaczanie linii przewodów, przenoszenie punktów
• prace stolarskie – meble, zabudowy
• laserowe systemy sterowania maszyn
• prace wod-kan – kontrola głębokości wykopu i układanego rurociągu (także ze spadkiem)
• ogrodnictwo i rolnictwo

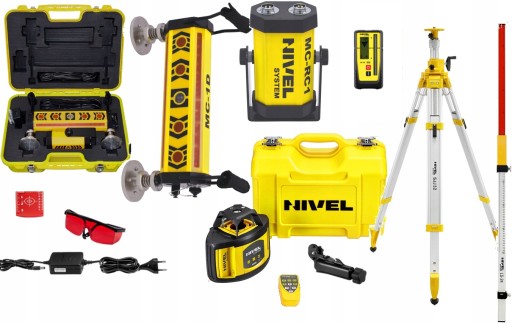

• NL520  – niwelator laserowy – 1 szt.
• RD700 Digital – czujnik laserowy 1 szt.
• NL-BR 600 – uchwyt na łatę – 1 szt.
• RC-5 – pilot zdalnego sterowania – 1 szt.
• AKU LI-ION – akumulatorki Litowo-jonowe – 1 kpl
• CH-6 – ładowarka – 1 kpl
• TR-R – tarczka laserowa – 1 kpl
• GL-R – okulary laserowe – 1 kpl
• Instrukcja obsługi – 1 szt.
• Kufer transportowy – 1 szt.

Nivel System SJJ32

Aluminiowy statyw z wysięgnikiem

Statyw to jeden z tych dodatków pomiarowych, który w 90% prac pomiarowych jest niezbędny do ich realizacji. Wybór odpowiedniego modelu „trójnogu” do rodzaju wykonywanych zadań to połowa sukcesu zawodowego. Do pomiarów geodezyjnych tachimetrem należy korzystać ze statywu drewnianego, który charakteryzuje się dużą sztywnością i zapewnia instrumentowi stabilność. Z kolei do prac z niwelatorem optycznym czy laserowym warto zastosować lekki i łatwy w transporcie statyw aluminiowy. W ofercie znajdują się statywy, które pomagają realizować wszystkie zadania pomiarowe – geodezyjne i ogólnobudowlane.

stabilny pomiar w każdych warunkach – statywy drewniane do tachimetrów zapewniają instrumentom stabilność podczas pomiarów i gwarantują pomiary na najwyższym poziomie dokładnościowym

• lekkie i trwałe – statywy aluminiowe do niwelatorów optycznych, laserów budowlanych i teodolitów, kulista głowica ułatwia szybkie poziomowanie instrumentu
• szybka blokada nóg – zaciski mimośrodowe do szybkiego składania/rozkładania statywu
• precyzyjna regulacja wysokości – aluminiowe statywy z wysięgnikiem o maksymalnej wysokości 3,2 m do niwelatorów laserowych
• odporne na warunki atmosferyczne – zarówno statywy drewniane, jak i aluminiowe są odporne na warunki atmosferyczne (deszcz, słońce), charakteryzują się dużą wytrzymałością na uszkodzenia mechaniczne i zapewniają najwyższą precyzję pracy

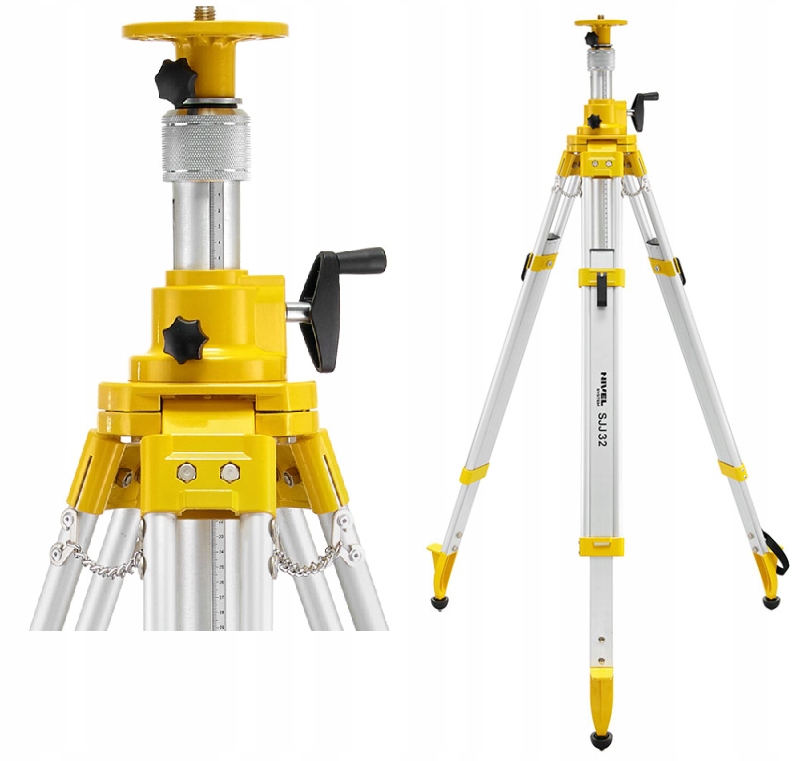

Statyw aluminiowy z wysięgnikiem Nivel System SJJ32

Aluminiowy statyw do pracy w każdych warunkach. Mocne zabezpieczenia (na zaciski) zapewniają najwyższą stabilność pracy.

Nivel System LS-24

W pomiarach niwelacyjnych łaty stanowią element odczytowy, za pomocą którego ustalana jest wysokość lub różnica wysokości pomiędzy punktami. Dokładność wykonania opisów na niej i solidność konstrukcji mają ogromny wpływ na końcową dokładność niwelowanych punktów. Z kolei wysoka jakość wykonania (połączenia mechaniczne, blokady teleskopowe) decydują o trwałości produktów i ich bezawaryjności. W ofercie znajduje się pełny wachlarz łat niwelacyjnych – od precyzyjnych łat inwarowych do niwelacji precyzyjnej przez tradycyjne łaty drewniane, aluminiowe teleskopowe do specjalnych łat laserowych z podziałem milimetrowym.

• do różnych zadań – łaty inwarowe do niwelacji precyzyjnej, łaty drewniane do dokładnej niwelacji punktów osnowy, łaty aluminiowe i fiberglassowe z opisem typu „E” z jednej strony i podziałką milimetrową z drugiej do szybkiej niwelacji na budowach, łaty specjalne do współpracy z niwelatorami laserowymi, długości od 2,4 m do 7 m – do wyboru, do koloru!
• zawsze w pionie – łaty przystosowane do libelli pudełkowych
• wygoda działania – teleskopowe łaty aluminiowe szybko się składają/rozkładają i z łatwością mieszczą się w bagażniku samochodu osobowego
• odporne na warunki atmosferyczne – zarówno łaty drewniane, jak i aluminiowe są odporne na wodę, wilgoć i wysokie temperatury, w każdych warunkach zapewniają wysoką precyzję pomiarów
• ochrona przed uszkodzeniami i zabrudzeniami – łaty sprzedawane są przeważnie w pokrowcach ochronnych.

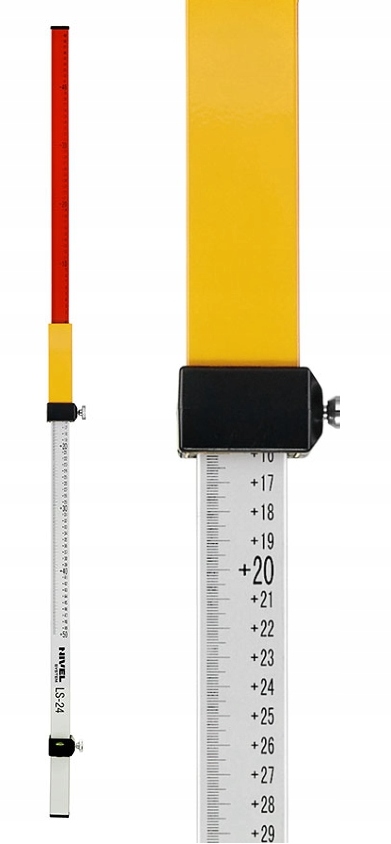

Łata laserowa LS-24

Poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką i łatwym odczytem odchylenia od poziomu. Dostępna z praktycznym suwakiem dla uchwytu czujnika laserowego.

• Oferowana długość: 2,4 m
