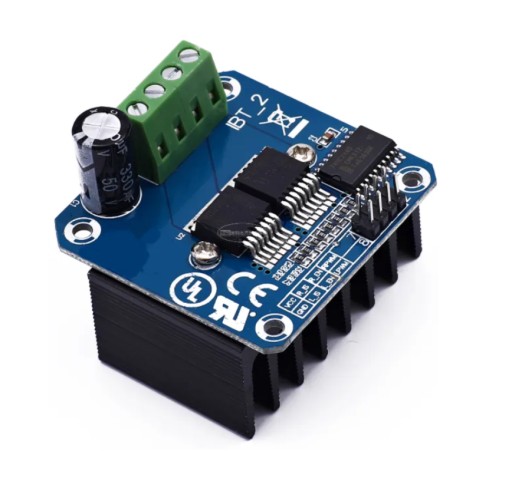

Контроллер двигателя постоянного тока BTS7960 43А

⭐Sterownik silnika dużej mocy mostek H BTS7960B 43A⭐

Sterownik silnika dużej mocy o poborze prądu do 43A. Zbudowany na 2 chipach BTS7960. Moduł posiada zabezpieczenie przed zwarciem, przegrzaniem i nadprądowe dla bezpieczeństwa zastosowano bufor separujący zasilania od sterowania.

Duży radiator zwiększa stabilność pracy oraz żywotność sterownika. Posiada wyjście alarmowe. Możliwość sterowania z mikrokontrolerów dzięki logice tolerującej od 3.3V do 5V.

Co wyróżnia ten sterownik?

✅Wysoka moc wyjściowa: Sterownik oferuje wysoką moc wyjściową, umożliwiając sterowanie silnikami o dużej mocy. Może obsługiwać silniki o prądzie do 43A, co czyni go idealnym do projektów stosowane są silniki dużej mocy

✅Podwójny mostek H: Sterownik wykorzystuje podwójny mostek H, co umożliwia sterowanie silnikami w dwóch kierunkach. Można kontrolować obroty silnika w przód oraz tył.

✅Ochrona termiczna : Sterownik jest wyposażony w radiator, któr odprawadza ciepła, zapobiega to przegrzewaniu się sterownika podczas pracy pod dużym obciążeniem

✅Niskie straty wewnętrzne: Sterownik BTS7960B 43A ma niskie straty wewnętrzne, co przekłada się na wydajną pracę i minimalizację generowanego ciepła. Dzięki temu zwiększa się efektywność energetyczna i nie trzeba martwić się o przegrzewanie układu.

✅Duży zakres napięcia zasilania: Sterownik może być zasilany napięciem od 5V do 27V, co pozwala na szeroki zakres zastosowań. Może być używany z różnymi źródłami zasilania, takimi jak baterie, akumulatory czy zasilacze.

✅Łatwa integracja: Sterownik BTS7960B 43A ma wygodne złącza i interfejsy, co ułatwia jego integrację z mikrokontrolerami i innymi układami elektronicznymi. Posiada także zabezpieczenia przeciwzwarciowe i przeciwprzepięciowe, co chroni układ przed nieprawidłowymi sytuacjami.

Specyfikacja Techniczna:

• mostek H z 2 półmostków BTS7960
• napięcie zasilania 5.5V do 27V
• napięcie logiki od 3.3V do 5V
• maksymalne natężenie 43A
• sterowanie sygnałem PWM lub poziomem logicznym
• częstotliwość PWM do 25kHz
• wymiary 50mm x 50mm x 40mm

PIN-y na  sterowniku:

1. B+ i B- wejście zasilania silnika
2. M+ i M- wyjście do silnika
3. VCC zasilanie modułu (3.3V do 5V)
4. GND masa zasilania modułu
5. R_EN, L_EN - zgoda na obrót w lewo lub prawo
6. RPWM i LPWM - sterowanie obrotem w prawo i lewo
7. R_IS, L_IS wyjścia alarmu
