Monitor energii elektrycznej Wi-Fi 3F+N supla MEW-01

OPIS PRODUKTU

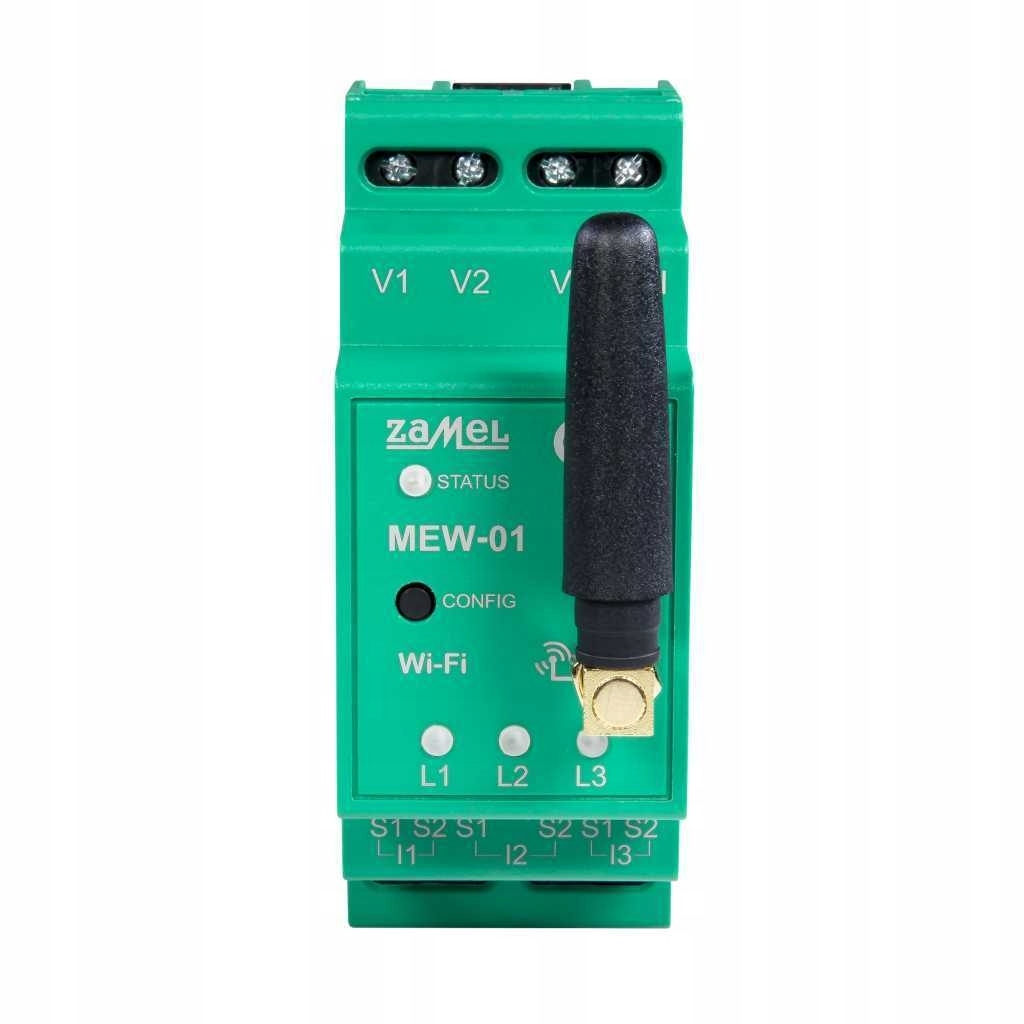

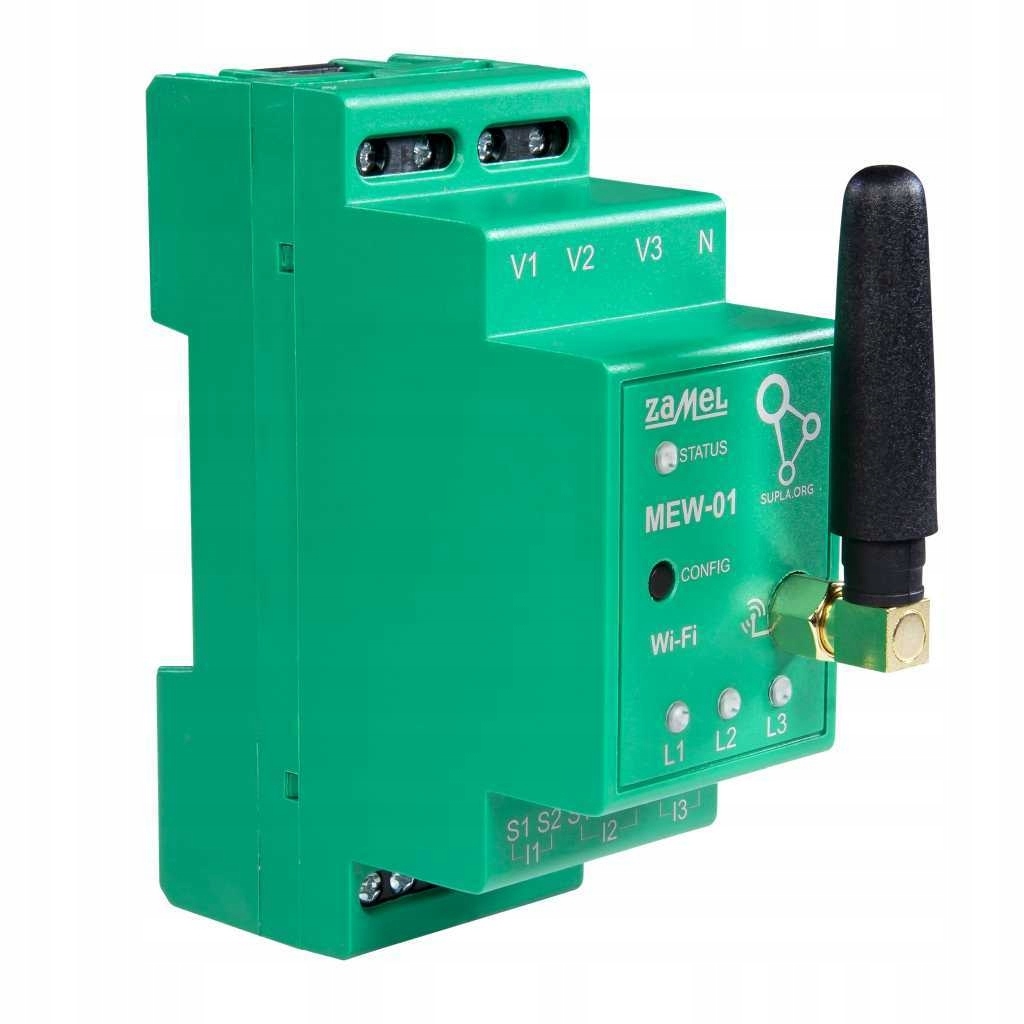

Najwyższy standard dokładność monitorowania zużycia energii elektrycznej dostępny wraz z narzędziami do zaawansowanej analizy danych. MEW-01 to urządzenie zaprojektowane pod montaż na szynie DIN (TH35), zajmuje szerokość dwóch modułów i oferuje możliwość dołączenia anteny zewnętrznej.

MEW-01 to monitor 3-fazowy i dwukierunkowy, jest więc odpowiedni do monitorowania zarówno energii pobranej i oddanej do sieci energetycznej. Nasze urządzenie przewidziano do instalacji wewnątrz, a po umieszczeniu w dodatkowej obudowie hermetycznej i zabezpieczeniu przed wnikaniem wody również na zewnątrz pomieszczeń.

Łączność Wi-Fi sprawia, że nie jest konieczne prowadzenie dodatkowych przewodów. Dane pomiarowe gromadzone są bez ograniczeń na bezpłatnym koncie Supla. Oprócz bezpośredniego dostępu do danych z poziomu aplikacji mobilnej Supla (dostępnej na iOS i Android) do dyspozycji użytkownika pozostaje również zaawansowany panel Supla Cloud oferujący narzędzia do wielowymiarowej analizy (m.in. wykresy czy eksport danych do pliku).

Bardziej wymagający użytkownicy docenią możliwość pracy z danymi za pomocą dodatkowego oprogramowania, dzięki możliwości integracji poprzez API i protokołu MQTT.

Monitoruj parametry sieci, otrzymuj powiadomienia, programuj reakcje!

• Prezentacja zużycia energii elektrycznej za pomocą wykresów
• Możliwość wywoływania akcji innych urządzeń w systemie Supla
• Spersonalizowane powiadomienia po przekroczeniu interesujących użytkownika wartości
• Generowanie raportów
• Łatwe udostępnianie odczytów w formie linków
• Dostęp do aktualizowanych co kilkanaście sekund odczytów z dowolnego miejsca z dostępem do Internetu
• Możliwość pobierania raportów zużycia energii elektrycznej w formacie pliku Excel, HTML
• Pomiar zużycia i produkcji energii elektrycznej, prądu, napięcia oraz mocy na trzech fazach
• Integracje z zewnętrznymi systemami za pomocą REST API lub MQTT
• działanie z systemem Home Assistant i modułem Energia

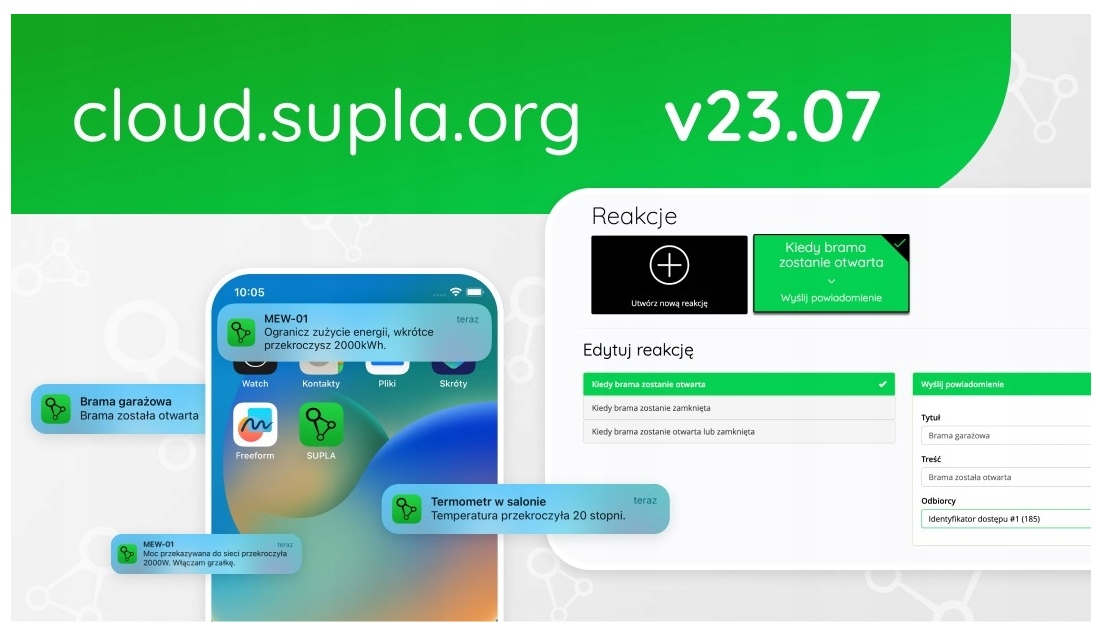

REAKCJE NOWOŚĆ W SYSTEMIE SUPLA

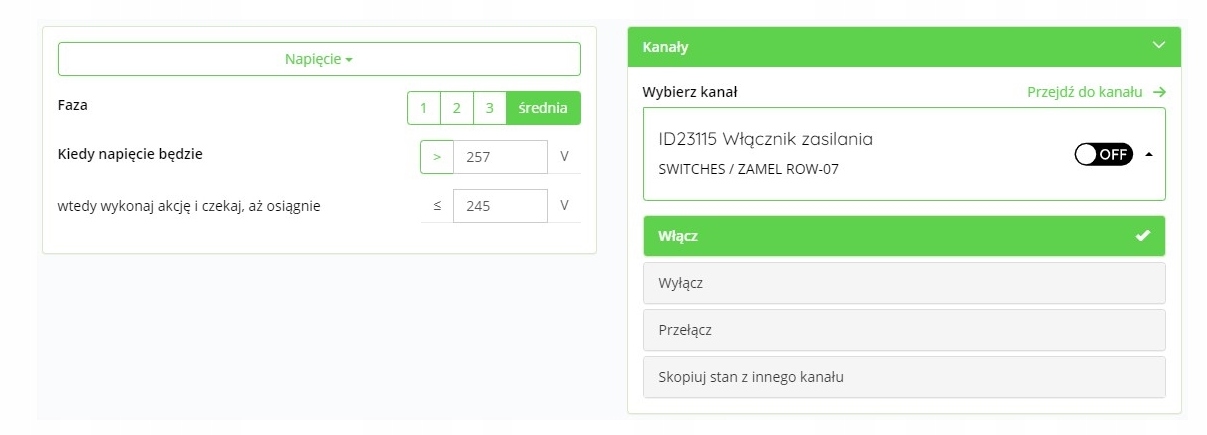

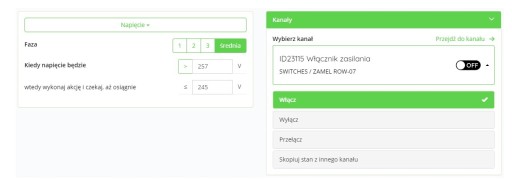

Dowiedz się o przekroczeniu poziomu wartości napięcia, wyślij powiadomienie lub uruchom urządzenie,

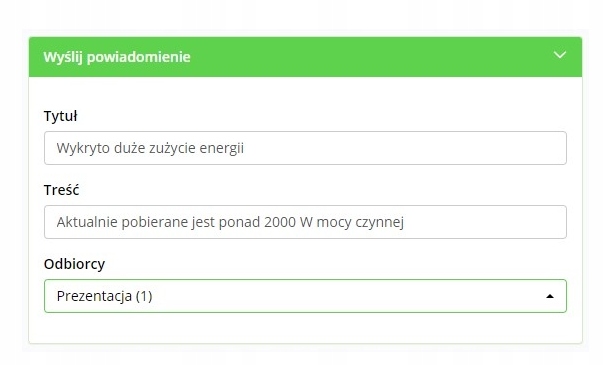

Powiadomienia o przekroczeniach mierzonych parametrów – zdecyduj jaka ma być treść powiadomienia

Monitoruj pracę urządzeń

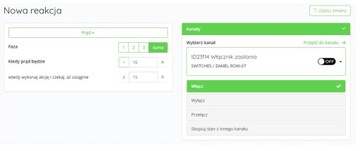

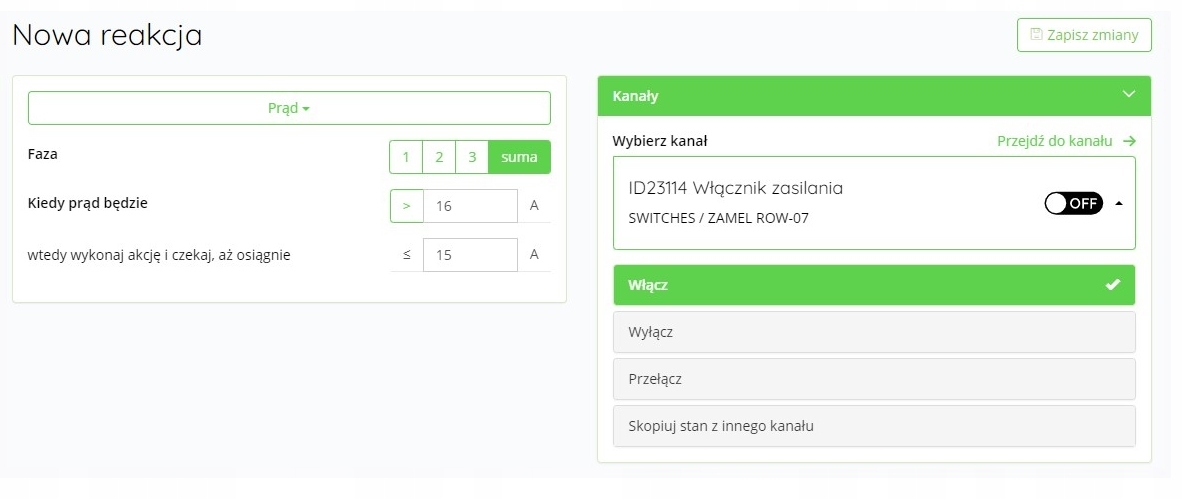

Załącz inne urządzenie Supla, gdy Twoja instalacja PV produkuje energię

REJESTRUJ W SUPLA CLOUD PRZEKROCZENIE ZADANYCH POZIOMÓW NAPIĘCIA

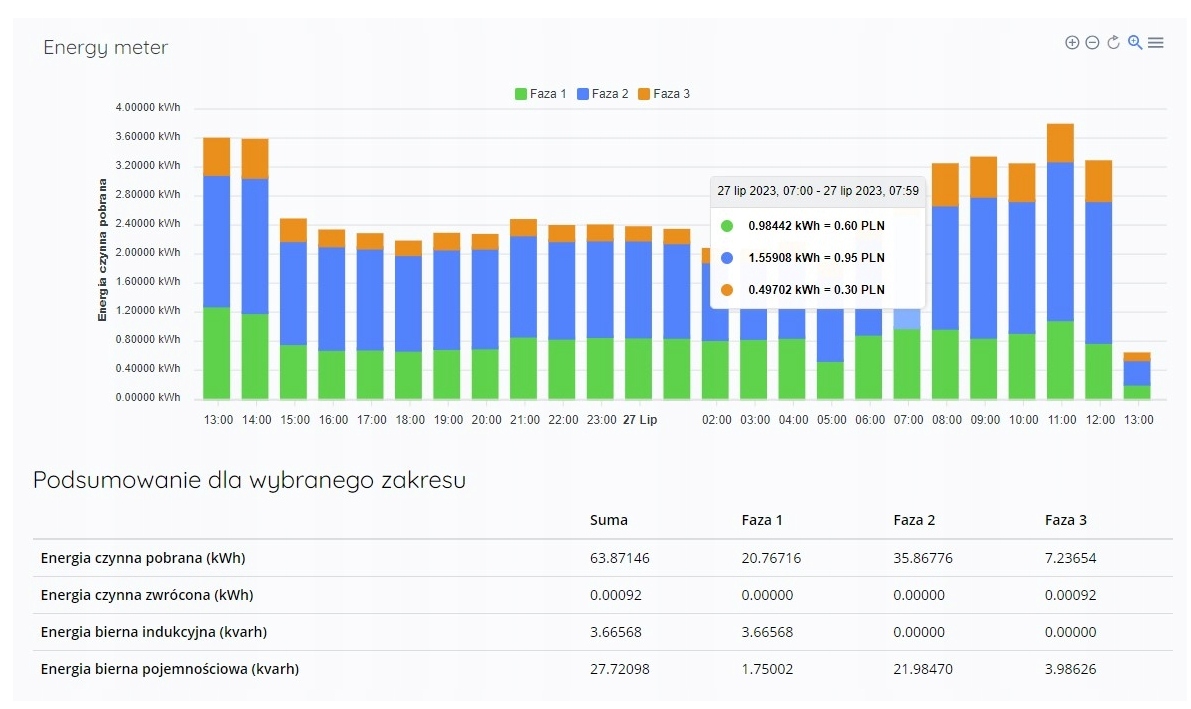

ZAAWANSOWANA ANALIZA DANYCH POMIAROWYCH

CECHY PRODUKTU:

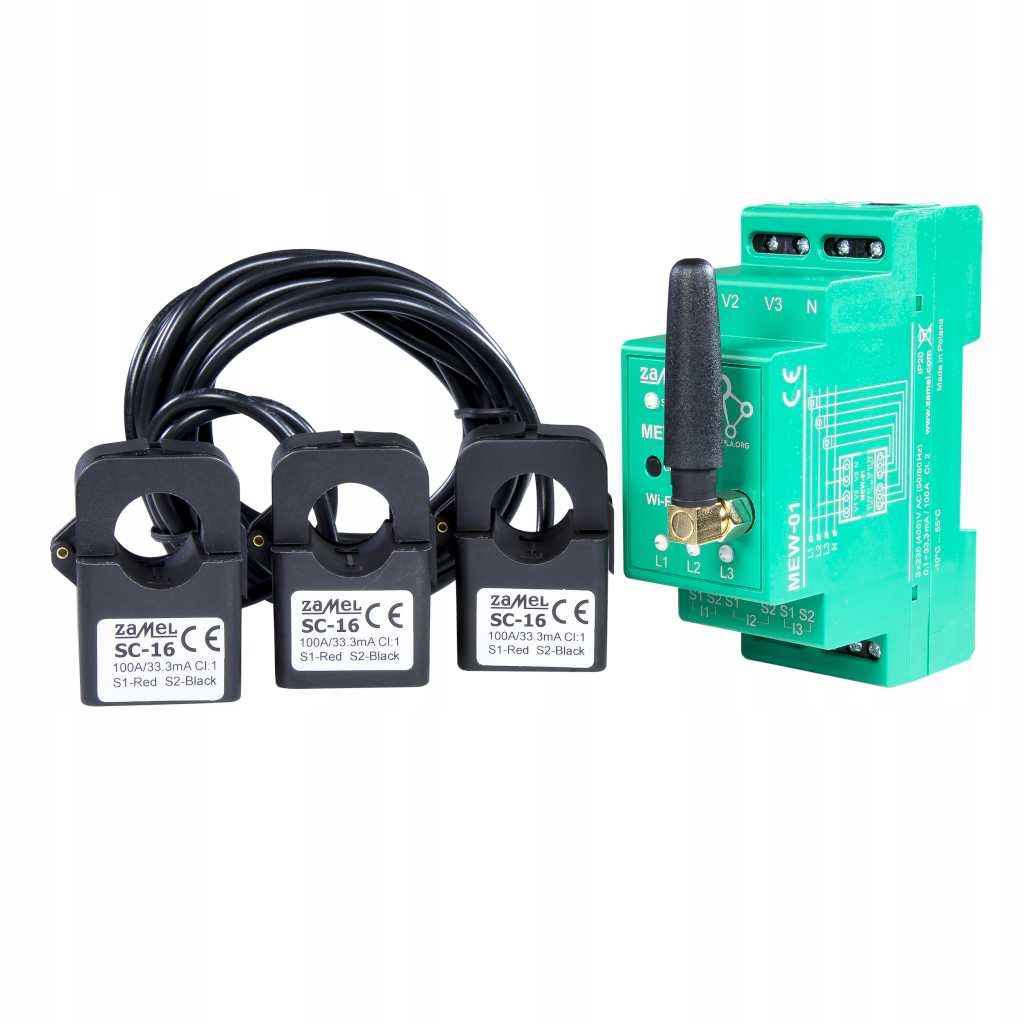

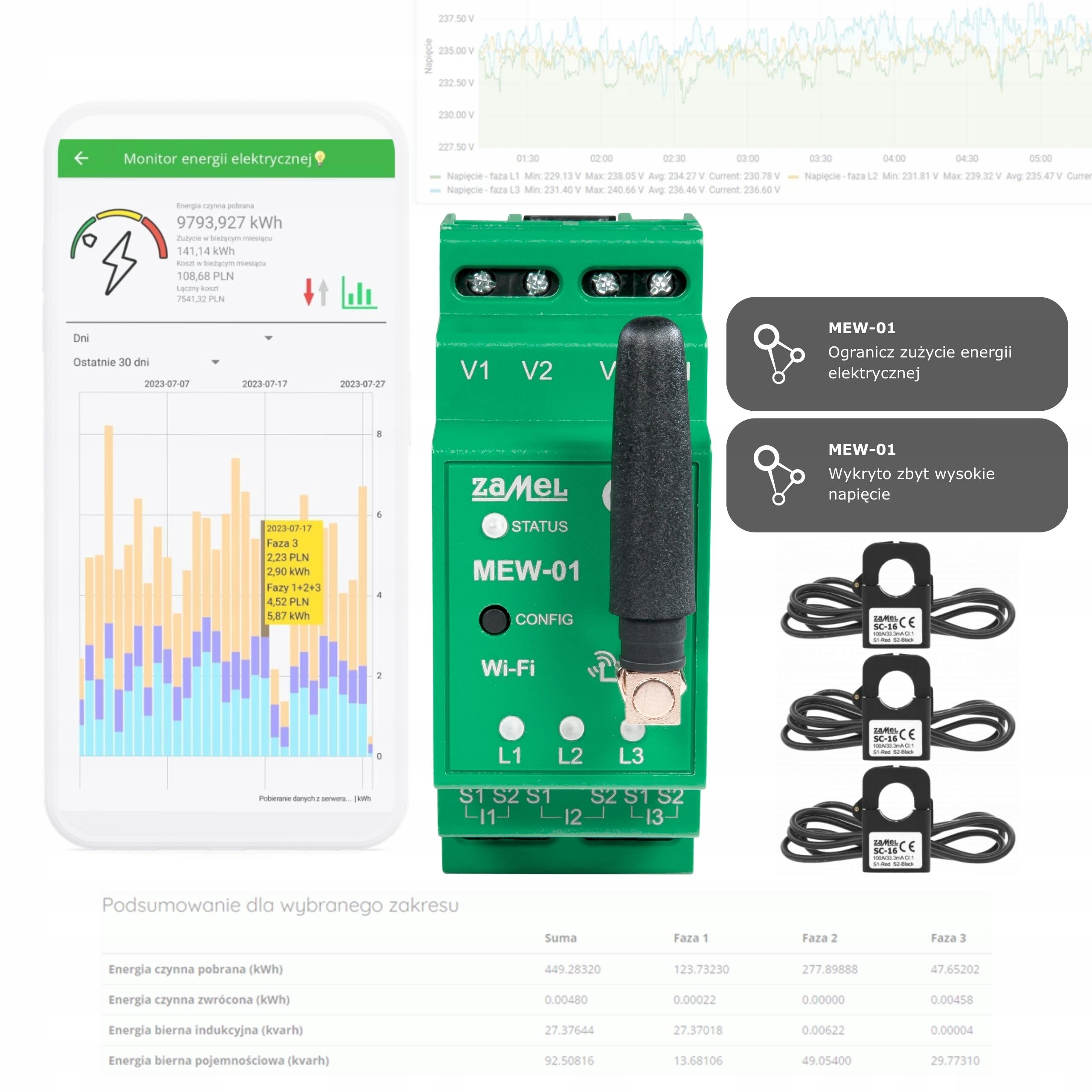

• W komplecie 3 przekładniki prądowe SC-16 służące do pomiaru prądu o wartości do 100 A,
• Pomiar zużycia i produkcji energii elektrycznej oraz prądu, napięcia, mocy na 3 fazach,
• Monitor dwukierunkowy – odpowiedni również dla trójfazowych instalacji fotowoltaicznych,
• Analiza danych w aplikacji Supla lub Supla Cloud z możliwością eksportu danych pomiarowych,
• Szerokie możliwości integracji za pośrednictwem protokołu MQTT,
• Współpraca z Home Assistant,
• Możliwość analiz w Grafana, Zabbix, Power BI,

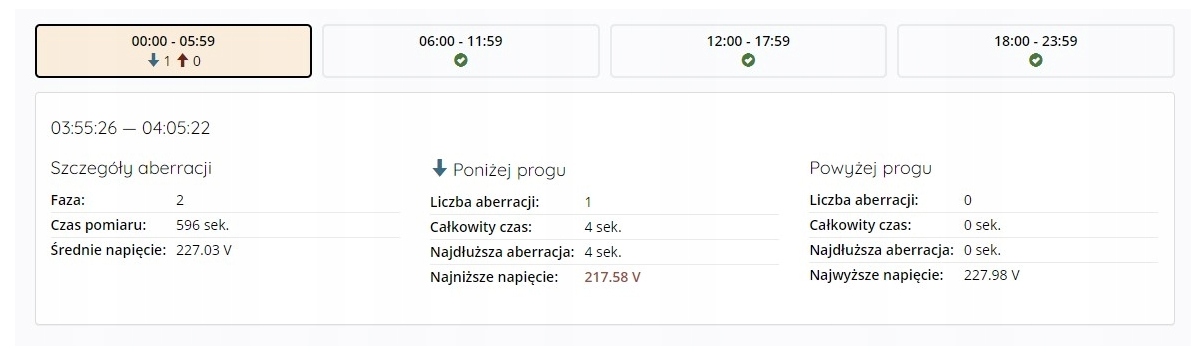

• Aberracja napięcia (monitorowania przekroczeń wartości napięć),
• Możliwość odczytu danych po API, za pomocą linków bezpośrednich,
• Wi-Fi - wszystkie produkty SUPLA komunikują się poprzez sieć bezprzewodową. Dzięki temu nie musisz inwestować w drogie kontrolery automatyki budynkowej. Przez Wi-Fi można łączyć się z urządzeniami z dowolnego miejsca na ziemi. Nie musisz się martwić o doprowadzanie dodatkowych przewodów komunikacyjnych do urządzeń,

DANE TECHNICZNE:

Napięcie znamionowe: 3 x 230 / 400 V AC

Tolerancja napięciowa: – 20% do 15 %

Znamionowy pobór mocy: 1,5 W

Częstotliwość: 50 / 60 Hz

Moc nadawania: ERP < 20 mW

Dokładność pomiaru: Klasa 2 (±2%)

Parametry przekładników: 0,1 – 33,3 mA / 100 A

Zakres temperatur pracy: od -10°C do 55°C

Sygnalizacja optyczna zasilania: dioda LED dla każdej z faz zasilających

Odporność środowiskowa: IP20

Maksymalny przekrój przewodów: 10 (przewody o przekroju do 2,5 mm2)

Mocowanie obudowy: Szyna TH-35, 2-moduły

Transmisja: Wi-Fi 2.4 GHz 802.11 b/g/n

Zasięg działania: Zasięg sieci Wi-Fi

Wymiary: 90 x 35 x 66 mm

Waga: 0,4 kg

Zaciski zasilania napięciowe: V1; V2; V3; N

Zaciski przekładników prądowych: S1 S2 – I1; S1 S2 – I2; S1 S2 – I3

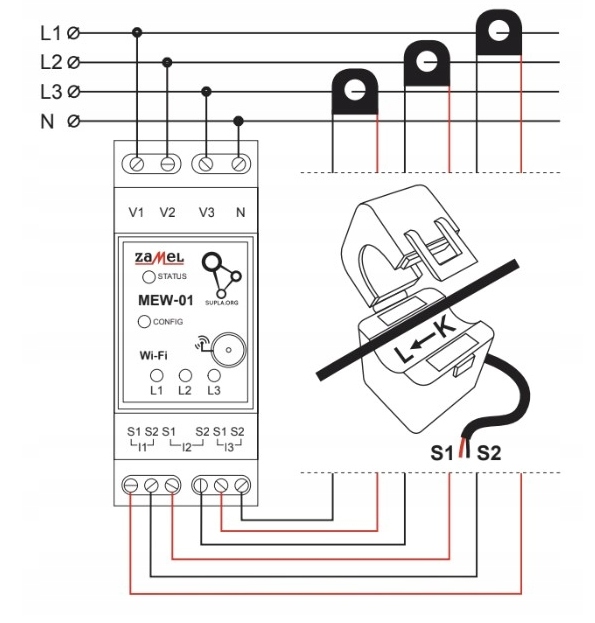

SCHEMAT PODŁĄCZENIA:

MIERZY PARAMETRY:

• Częstotliwość
• Napięcie
• Natężenie
• Moc czynna
• Moc bierna
• Moc pozorna
• Współczynnik mocy
• Kąt fazowy
• Moc czynna pobrana
• Moc czynna zwrócona
• Moc bierna pobrana
• Moc bierna zwrócona

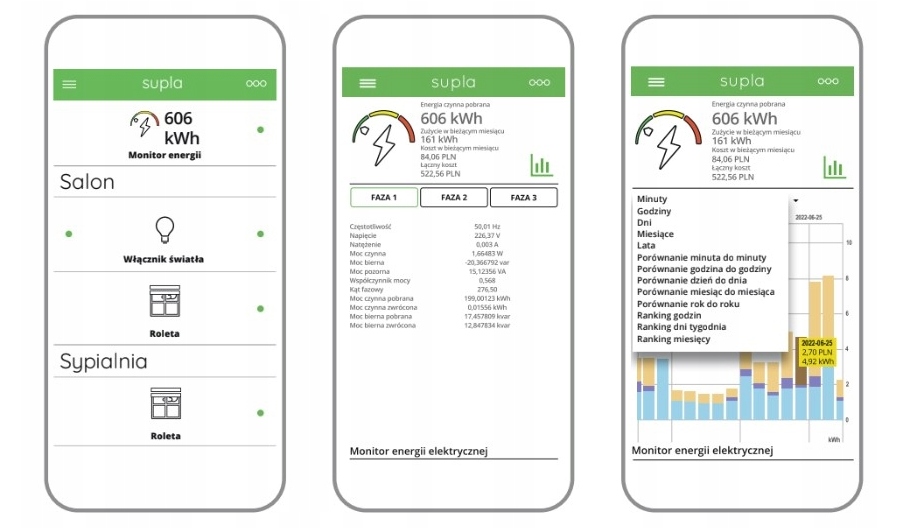

APLIKACJA SUPLA:

Aplikacja Supla dostępna na Google Play i iOS

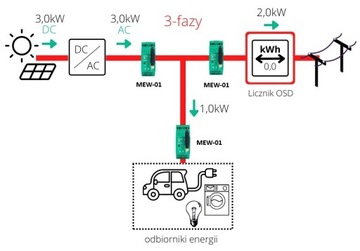

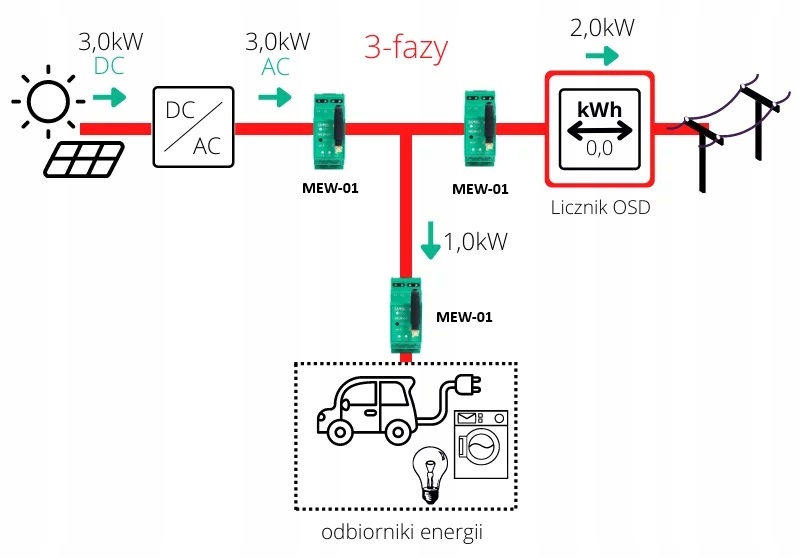

Gdzie zlokalizować monitor energii MEW-01?

W układzie bez mikroinstalacji fotowoltaicznej: MEW-01 należy umieścić zaraz za licznikiem głównym (Licznik OSD).

Dla instalacji z fotowoltaiką istnieją potencjalnie trzy punkty, w których możemy zamontować nasz monitor

1. zaraz za falownikiem (monitorujemy wyprodukowaną energię)
2. pomiędzy przewodem łączącym falownik z licznikiem głównym a naszą instalacją wewnątrz budynku (monitorujemy zużycie energii)
3. zaraz za licznikiem głównym OSD (monitorujemy energię zużytą i oddaną do sieci).

Urządzenie MEW-01 dostarczane jest w zestawie z trzema przekładnikami SC-16, które pozwalają na pomiar prądów do 100 A. Istnieje jednak możliwość pomiaru większych prądów do 200 A, a nawet 400 A. W tym celu należy stosować należy moduły rozszerzeń przekładników MRP-200A oraz MRP-400A (do nabycia osobno z odpowiednimi przekładnikami).

MEW-01 ma możliwość zmiany obsługiwanych przekładników od wersji 2.8.56. Jeżeli posiadamy wersję niższą to należy wykonać aktualizację oprogramowania urządzenia.
