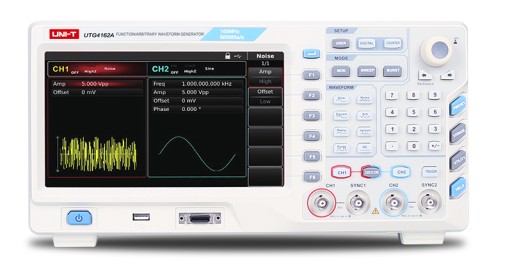

Генератор функций UTG4162A 2 x 160 МГц, 500 Мвыб/с

Generator funkcyjny UTG4162 2x160MHz 500MSa/s

Generator funkcyjny Uni-t UTG4162 posiada szerokie pasmo generowanych przebiegów wynoszące 160MHz. Wysoka częstotliwość próbkowania wynosząca 500MSa/s zapewnia dużą dokładność oraz odwzorowanie przebiegu. Dwa niezależne kanały regulowane z poziomu czytelnego i przyjaznego menu. Możliwość pracy synchronicznej obu kanałów , 16 bitowa rozdzielczość pionowa to jedne z cech przedstawionego produktu. Przebieg składający się z 32milonów punktów. Rozbudowane menu funkcji modulacji i wybór spośród modulacji analogowej, jak i cyfrowej. Duży czytelny wyświetlacz LCD TFT WVGA 800x480. Dodatkowo użytkownik może wykorzystać dostępne interfejsy do komunikacji i sterowania z poziomu aplikacji na komputerze. Miernik częstotliwości, sygnał triggera FSK, wejście modulacji, LAN, USB zapewnia szerokie możliwości i wykorzystanie generatora w pracach serwisowych, projektowaniu i symulacji układów elektronicznych oraz urządzeń.

Prezentacja produktu w formie Video:

https://youtu.be/_jyPhyRNt-A

https://youtu.be/56VzxxAiRTY

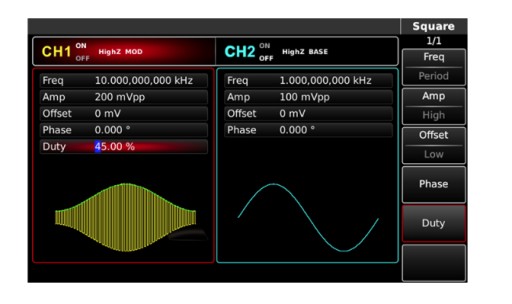

Szeroki wybór funkcji modulacji

Generator zapewnia szeroki wybór funkcji modulacji zarówno analogowej, jak i cyfrowej tj. AM, FM, PM, ASM, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

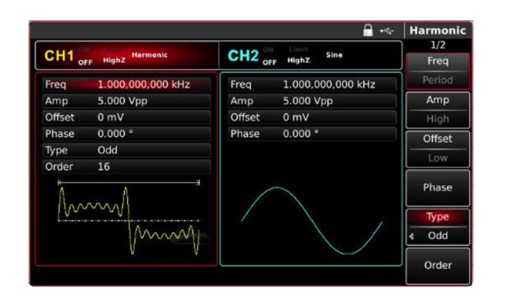

Funkcja wyjścia harmonicznego

Do 16 harmonicznych z określoną kolejnością, amplitudą i fazą. Możliwość ustawienia kolejności harmonicznych.

Wbudowana generacja przebiegów arbitralnych

Wbudowana pamięć na 160 przebiegów arbitralnych. Rekord pamięci przebiegu wynoszący do 32M punktów. Wbudowana nieulotna pamięć przebiegów 7GB.

Funkcja BURST oraz SWEEP

Możliwość regulacji przemiatania np. częstotliwości od dolnej do górnej granic lub na odwrót. Funkcja zapewnia przemiatanie liniowe oraz logarytmiczne.

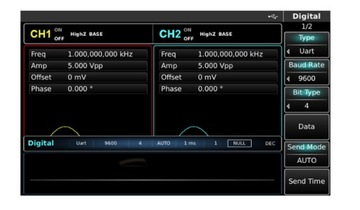

Unikalny interfejs wyjść cyfrowych

Opcjonalny cyfrowy interfejs wyjść cyfrowych sygnału SPI, IIC, UART

Parametry techniczne

• producent: Unit
• model: UTG4162A
• liczba kanałów: 2
• szerokość pasma: 160MHz
• częstotliwość próbkowania: 500MSa/s
• rozdzielczość pionowa 16 bitów
• długość przebiegu: 32M punkty
• rozdzielczość generowanego przebiegu 1uHz
• generowane przebiegi: sinus, prostokąt, trójkąt, harmoniczne, impulsy, szum, DC
• do 160 przebiegów arbitralnych
• wbudowana pamięć 7GB na przebiegi
• funkcja modulacji cyfrowej i analogowej: AM, FM, ASK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
• wyświetlacz LCD TFT 800x480
• interfejsy komunikacyjne: USB Host, USB Device, LAN
• dodatkowe wejścia/wyjścia: 10MHz input/output, licznik częstotliwości, Trig FSK, wejście modulacji
• proste ale rozbudowane menu obsługi urządzenia. Przyciski szybkiego dostępu

Porównanie przebiegów generatorów serii UTG, znajduje się w załączniku w zakładce "Dodatkowe informacje" na dole aukcji.

Zestaw zawiera

• 1 x generator funkcyjny UTG4162A
• 1 x przewód BNC
• 1 x przewód zasilający
• 1 x przewód USB
