HTRS230V(30)

Przewodowy, cyfrowy regulator temperatury - dobowy, 230V

HTRS230(30)

Natynkowy regulator pokojowy dedykowany do kontroli ogrzewania/ chłodzenia płaszczyznowego, charakteryzującego się dużą bezwładnością cieplną. Podłącza się go do przewodowej listwy sterującej.

Regulator nie ma funkcji tworzenia harmonogramów - za pośrednictwem listwy przewodowej obniża temperaturę zadaną po otrzymaniu sygnału NSB z regulatora tygodniowego.

Algorytm PWM

Sterowanie impulsowe PWM (Pulse-Width Modulation) jest bardziej stabilnym algorytmem sterującym niż najprostsza, dwupołożeniowa histereza tak powszechna w tańszych regulatorach, która nie gwarantuje precyzji działania, czego wynikiem są duże wahania temperatury w pomieszczeniach.

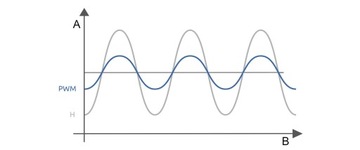

Algorytm PWM zapewnia znacznie wyższy komfort cieplny niż histereza (włącz, wyłącz). Dzieje się tak ponieważ w tym rozwiązaniu amplitudy wahań temperatury są wypłaszczone. Obrazuje to poniższy wykres sinusoid temperatur dla histerezy on/off i algorytmu PWM.

A - temperatura

B - czas

Algorytm PWM również jest mechanizmem dwupołożeniowym włącz / wyłącz, jednak posiada dodatkowy parametr na którym opiera swoje działanie – czas grzania. O czasie pracy urządzenia grzewczego decyduje różnica między temperaturą zadaną, a temperaturą aktualną. Sterownik na podstawie wzoru matematycznego oblicza na jak długo ogrzewanie musi się włączyć, żeby utrzymać temperaturę zadaną. Działanie to jest uwarunkowane ustaloną na etapie projektowania tabelą wzorów.

Algorytm PWM dzięki temu, że jako dodatkowy parametr posiada czas nagrzewania, jest często wybierany do sterowania ogrzewaniem podłogowym, które charakteryzuje się niską temperaturą powierzchni grzewczej oraz dużą bezwładnością cieplną.

Regulator może współpracować z innymi regulatorami pracującymi w oparciu o algorytm PWM (VS35, VS30, HTR, HTRP, BTRP, BTR, RT10) oraz listwami przewodowymi KL08NSB, CB500, CB500X, CB500X, KL06.

Podstawowe właściwości:

• Ciche przełączanie między pracą trybów regulatora np. grzanie- niegrzanie
• Bezgłośna praca TRIAC (TRIODE FOR ALTERNATING CURREN) za pracę regulatora odpowiada trioda, a nie jak w standardowych urządzeniach anoda, która powoduje charakterystyczny dźwięk włączenia- wyłączenia urządzenia, spowodowany przez nagrzewanie się anody
• Podświetlenie szczególnie ważne w przypadku regulatorów, które mają mały wyświetlacz. Umożliwia to łatwy odczyt temperatury i innych funkcji - szczególnie ważne dla osób starszych.
• Algorytm PWM (PULSE-WIDTH MODULATION) - gwarantuje precyzyjne utrzymanie zadanej temperatury w pomieszczeniu
• Funkcja VP (VALVE PROTECTION)- traktowana jako zawór bezpieczeństwa, funkcja która aktywuje się po osiągnięciu 5"C, chroni zawory termostatyczne przed zastaniem. Dzięki tej funkcji nie ma możliwości zamarznięcia rur.
• Funkcja NSB (NIGHT SETBACK) umożliwia automatyczne obniżenie wartości zadanej temperatury na termostacie HTRS230(30) w relacji SLAVE, za pośrednictwem programowalnego termostatu MASTER HTRP230(50) podłączonego do listwy (lub innego zegara zewnętrznego).
• Automatyczne przełączanie trybów GRZANIE / CHŁODZENIE poprzez styk CO
• Blokada trybu chłodzenia w przypadku osiągniecia temperatury zadanej lub powyżej temperatury zadanej, regulator w trybie blokady nie ochładza pomieszczenia
• Funkcja ochrony przed zbyt wysoką temperaturą zapobiega termicznemu uszkodzeniu kafelek - funkcja przy współpracy z regulatorem HTRP i czujnikiem,
• Funkcja ochrony przed zbyt niską temperaturą
• Kompatybilny z listwami przewodowymi KL08NSB, KL06, CB500, CB500X.

REGULATOR HTRS230(30) POSIADA KILKA TRYBÓW PRACY

- Tryb komfortowy - pre-definiowana nastawa temperatury. Ustawiana zwykle, gdy przebywamy w pomieszczeniu. Najwyższa utrzymywana

temperatura w trybie grzania, lub najniższa temperatura, jeżeli regulator pracuje w układzie chłodzenia. Zakres nastawy temp: od 5°C do 35°C,

- Tryb ekonomiczny - pre-definiowana nastawa temperatury. Zazwyczaj ustawiana w nocy lub w czasie, gdy przebywamy poza domem. Zakres

nastawy temp: od 5°C do 35°C,

- Tryb auto - pracuje według zaprogramowanego przez użytkownika harmonogramu w ramach grupy regulatorów SLAVE/MASTER. Harmonogram

może zostać tymczasowo nadpisany, poprzez zadanie nowej temperatury w czasie jego działania (tymczasowe nadpisanie temperatury pozostanie aktywne do momentu nadejścia kolejnej zmiany w programie -ikona ręki będzie wyświetlana),

- Tryb przeciwzamrożeniowy - zazwyczaj używany podczas długich nieobecności w domu (np. wakacje, wyjazdy). Tryb dostępny tylko, gdy

regulator jest ustawiony w trybie grzania. Zakres nastawy temp: od 5°C do 17°C,

- Tryb wakacyjny - ustawia temperaturę ochrony przed zamarzaniem na czas zdefiniowany przez użytkownika (maksymalnie 99 dni),

- Tryb party - ustawia temperaturę komfortową na czas zdefiniowany przez użytkownika (maksymalnie 9 godzin 50 minut).

Opis ikon na wyświetlaczu LCD

1. Grzanie

2. Chłodzenie

3. Obecnie aktywny tryb

4. Temperatura komfortowa

5. Temperatura ekonomiczna

6. Tryb automatyczny

7. Tryb przeciwzamrożeniowy

8. Jednostka temperatury

9. Obecna temperatura

10. Tryb ręczny / nadpisanie temp.

Dane techniczne:

• Dane techniczne:
• Zasilanie 230 VAC, +/-10%, 50/60 Hz
• Max obciążenie 0,5 A
• Regulacja temperatury- Tak
• Zakres regulacji temperatury 5°C – 35°C
• Histereza +/-0,5ºC lub +/-0,25ºC
• Temperatura przechowywania -20°C do +60°C
• Temperatura otoczenia 0 °C do 45 °C
• Stopień ochrony IP 30
• Klasa ErP Klasa II ( EN60730 )
• Certyfikat CE PC, V2
• Kolor RAL 9010 biały
• Algorytm sterujący PWM
• lub histereza +/-0,5ºC lub +/-0,25ºC
• Podłączenie Zaciski śrubowe
• Waga 125 g netto / 170 g brutto
• System PWM Tak
• Ogrzewanie i chłodzenie Tak, za pomocą sygnału sterującego 230V
• Zmiana parametrów Tak, w ustawieniach instalatora
• Wymiary 85mm x 85mm x 25mm

Na poniższym schemacie przedstawiono podłączenia regulatorów temperatury HTRP230V(50) wraz z regulatorami HTRS230V(30) i HTR230V(20) w relacji MASTER-SLAVE.
