Литий-ионное зарядное устройство 18650 TP4056 Управление зарядкой через микро USB

Płytka ładująca oparta na układzie TP4056 o mocy 1A.

• Ładowanie przy pomocy gniazda micro USB lub alternatywnie lutowany styk (+-)
• Napięcia ładowania 4.2V - umożliwia ładowanie akumulatorków 18650 3.7V li-ion i innych o podobnych parametrach.
• Wyjściowy prąd ładowania może być regulowany za pomocą rezystora (aktualnie jest 100% czyli 1000mA)
• Wbudowane zabezpieczenia przed nadmiernym przeładowaniem.
• Łagodny start ładowania (soft start)
• Diody sygnalizujące ładowanie oraz naładowanie.
• Wymiary 21x12x4 mm.
• Waga 1.g

Regulacja prądu ładowania :

• 10K Ohms 130mA
• 5K Ohms 250mA
• 4K Ohms 300mA
• 3K Ohms 400mA
• 2K Ohms 580mA
• 1.66K Ohms 690mA
• 1.5K Ohms 780mA
• 1.33K Ohms 900mA
• 1.2K Ohms 1000mA

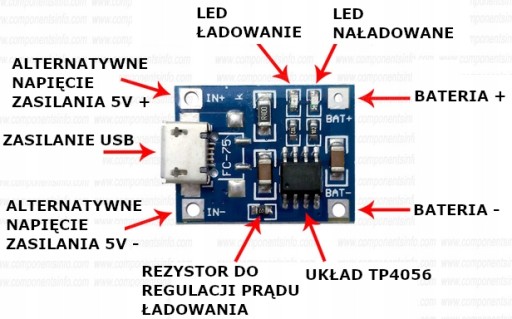

Akumulatorek podłączamy do złącz OUT +- (B+B-), natomiast źródło zasilania do gniazda Micro USB lub (+-)
