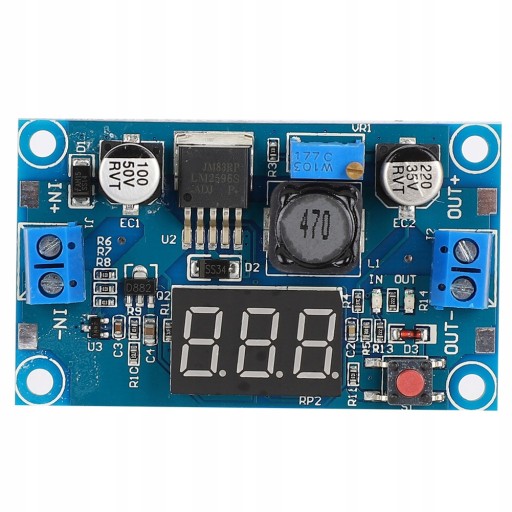

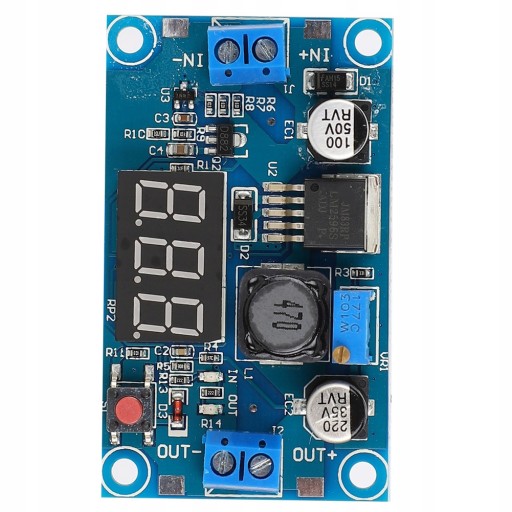

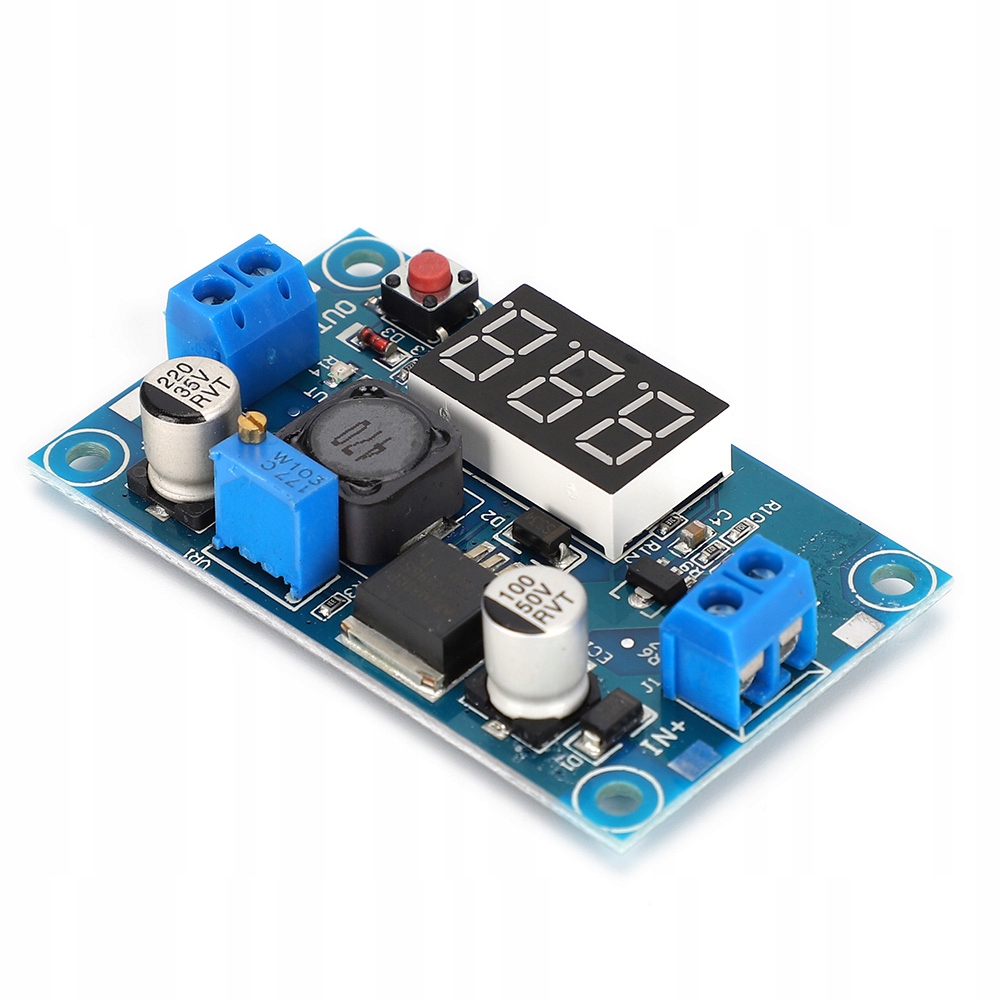

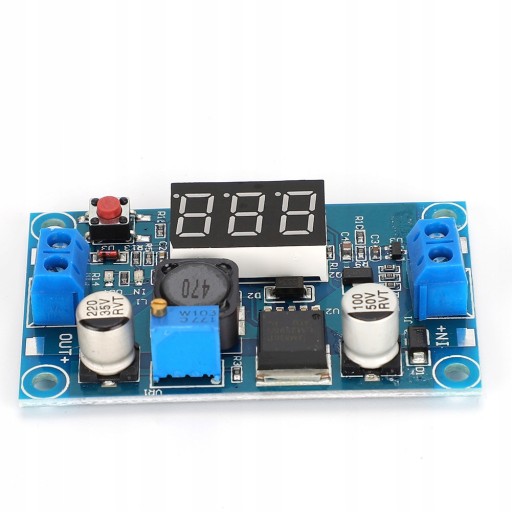

LM2596 DC-DC ПРЕОБРАЗОВАТЕЛЬ-РЕГУЛЯТОР НАПРЯЖЕНИЯ, ВОЛЬТМЕТР

LM2596 PRZETWORNICA DC-DC REGULATOR NAPIĘCIA, WOLTOMIERZ

Funkcje:

• Z wyświetlaczem woltomierza, błąd woltomierza ± 0,1 V, zakres 0 ~ 40 V.
• Dotknij przycisku, aby przełączyć napięcie wejściowe lub wyjściowe pomiarowe, a lampka kontrolna pokaże, które napięcie jest mierzone i zachowaj ostatnie ustawienie, nawet jeśli jest wyłączone, a następnie włączone.
• Woltomierz można wyłączyć, naciskając i przytrzymując przełącznik przez ponad 1 sekundę, ale krócej niż 4 sekundy.
• Dzięki listwie zaciskowej nie można wygodnie używać lutownicy, a punkt łączenia przewodów pozostaje zachowany. Napięcie wejściowe wynosi 4,0 ~ 40 V (napięcie wejściowe musi być wyższe niż napięcie wyjściowe o więcej niż 1 V).
• Regulowany zakres napięcia wyjściowego od 1,25 V do 37 V, regulowany bezstopniowo (napięcie wejściowe musi być wyższe niż napięcie wyjściowe o więcej niż 1 V).
• Maksymalny prąd wyjściowy może wynosić nawet 3A, a wspólny stabilny prąd roboczy wynosi 2A.
• Wykorzystując wewnętrzną częstotliwość oscylacji 150 KHz, należy do drugiej generacji regulatora napięcia przełączającego, o niskim zużyciu energii i wysokiej wydajności.

Specyfikacja:

• Materiał: żywica epoksydowa
• Miernik napięcia: błąd + -0,1 V; zakres pomiarowy: 0 ~ 40 V.
• Napięcie wejściowe: 4 ~ 40 V.
• Regulowane napięcie wyjściowe: 1,25 ~ 37 V.
• Maksymalny prąd wyjściowy: 3A
• Stabilny prąd: 2A
• Wewnętrzna częstotliwość oscylacji: 150 KHz

Lista paczek:

• 1 * moduł LM2596

Instrukcja obsługi:

• Funkcja kalibracji błędu pomiaru napięcia wejściowego i wyjściowego, długie naciśnięcie przełącznika przez ponad 4 sekundy, po wejściu do ręki, przejdzie do funkcji kalibracji błędu pomiaru napięcia.
• W tym czasie świeci się kontrolka in (zacisk wejścia kalibracji), a lampka cyfrowa miga, aby wyświetlić wartość korekty (parametr fabryczny to 0,0) W tym momencie należy nacisnąć przycisk, aby zmienić tę wartość (zakres wartości wynosi -0,5 ~ 0,5, jednostką jest V), liczba dodatnia oznacza kalibrację w górę, a liczba ujemna oznacza kalibrację w dół.
• Po ustawieniu wartości porównawczej końca wejściowego należy nacisnąć i przytrzymać przycisk przez ponad 2 sekundy, następnie zwolnić kalibrację błędu po zwolnieniu, następnie zaświeci się kontrolka out (wyjście kalibracyjne) i zostanie wyświetlona wartość kalibracji wyjścia .
• Metoda regulacji jest taka sama, jak przy wprowadzaniu. Po wartości porównawczej na końcu wyjścia, naciśnij i przytrzymaj przycisk przez ponad 2 sekundy. Po zwolnieniu ręki zapisz ustawioną wartość i powróć do normalnego napięcia wyświetlacza. Ustawiona wartość korekty zaczyna obowiązywać natychmiast, a moc nie jest tracona.

Uwaga:

Napięcie wejściowe jest niższe niż 4 V, woltomierz pokładowy nie działa i nie wyświetla się.
