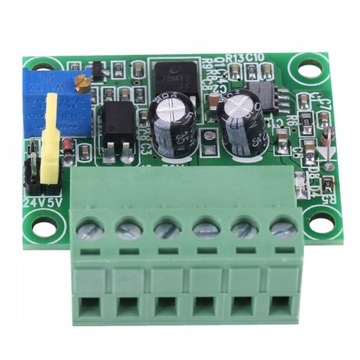

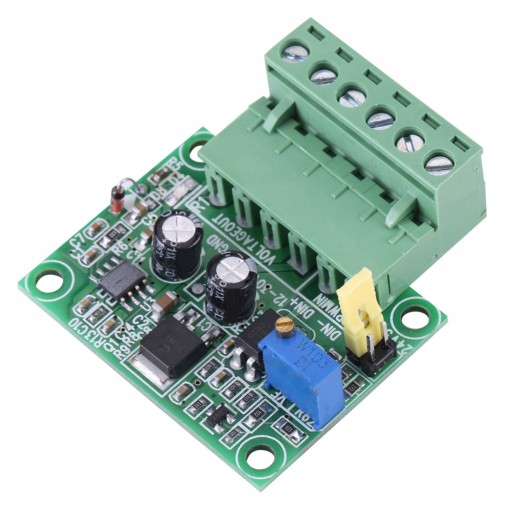

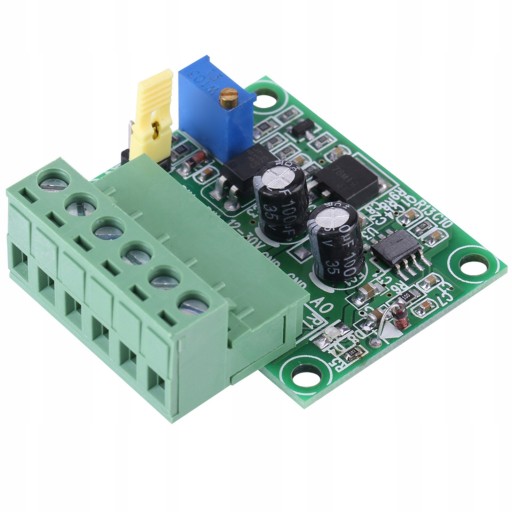

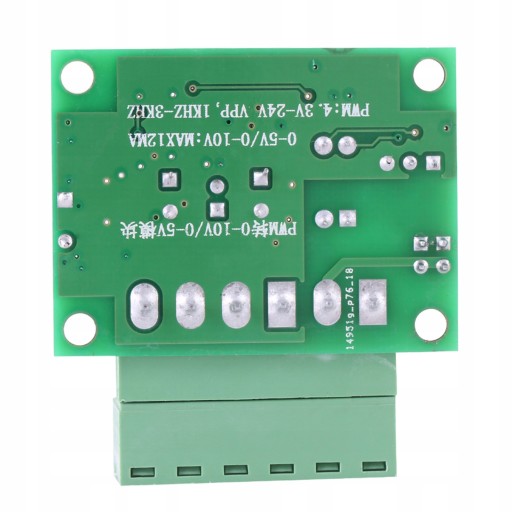

ШИМ-СИГНАЛ НА МОДУЛЬ ПЕРЕДАТЧИКА 1–3 КГЦ 0–10 В

⭐SYGNAŁ PWM DO MODUŁU PRZETWORNIKA 1-3KHZ 0-10V⭐

⭐Funkcje:

✅PWM konwertuje sygnały cyfrowe na sygnał analogowy (od 0 do 10 V).

✅Wejściowy sygnał cyfrowy może być sygnałem PWM 5 V lub 24 V na poziomie 0-100%.

✅Sygnał wyjściowy analogowy może mieć napięcie 0-10 V.

✅Może być używany do przemysłowego panelu sterowania PLC lub innego przełączania interfejsu sygnału.

✅Ten moduł jest łatwy do podłączenia i wygodny w użyciu.

⭐Specyfikacja:

• Stan: 100% nowy i wysokiej jakości
• Prąd: maks. 12mA
• Napięcie wejściowe zasilania: 12-30 V.
• Rozmiar: ok. 5 x 4,5 cm / 1,97 x 1,77 cala
• Waga: 20g
• Ilość: 1 szt

Za pomocą metody:

Zakres częstotliwości wejściowej sygnału PWM: 1 KHZ-3 KHZ

Zakres poziomu wejściowego sygnału PWM:

Od 4,5 V do 10 V od szczytu do poziomu szczytowego, zworka włożona przy 5 V. Sygnał tego typu głównie dla konwencjonalnych przemysłowych kart sterujących (takich jak płyta MACH3), dla 5 V interfejsu procesora.

Od 12 do 24 V od szczytu do poziomu szczytowego, zworka włożona przy 24 V. Sygnał tego typu głównie dla konwencjonalnego interfejsu PLC

Wyjaśnienie analogowego wyjścia napięciowego 0-10 V:

Gdy port wejściowy sygnału nie jest podłączony, port wyjściowy daje 0V. Za pierwszym razem, gdy włączamy ten moduł, lepiej go skalibruj: znajdź sygnał o współczynniku wypełnienia 50%, podłącz do DIN-, DIN +, amplituda pasuje do odpowiedniej zworki. Gdy częstotliwość wynosi 1 kHz ~ 3 kHz, użyj multimetru do sprawdzenia AO, GND. Miernik powinien pokazywać około 5,4V. Potencjometr na module konwertera ustawiamy tak, aby pokazywały multimetr około 5,4V. Po wykonaniu tej czynności skalibrowaliśmy i dopasowaliśmy sygnał impulsowy za pomocą tego modułu konwertera. Moduł ma definicję 0,1V. Prąd wyjściowy 10mA. Jeśli współczynnik wypełnienia jest przeciwny do napięcia, możemy wybrać pin wyjściowy PWM STEP LOW / ACTIVE dla oprogramowania MACH3.

Pakiet zawiera:

• 1 x konwerter sygnału PWM na napięcie

Uwaga:

Po włączeniu zasilania, gdy nie ma sygnału wejściowego, na wyjściu jest 0V. Wyjście jest tylko wtedy, gdy jest wejście.
