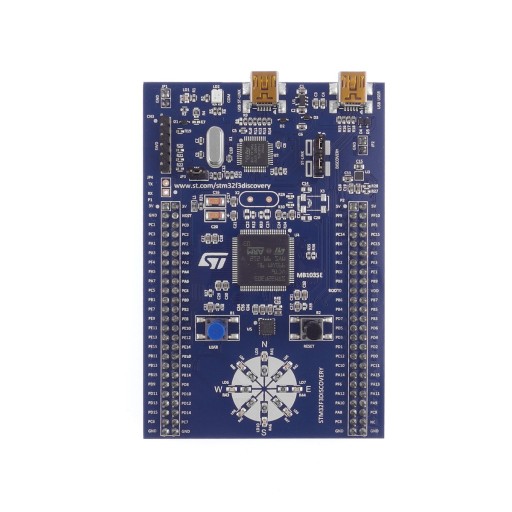

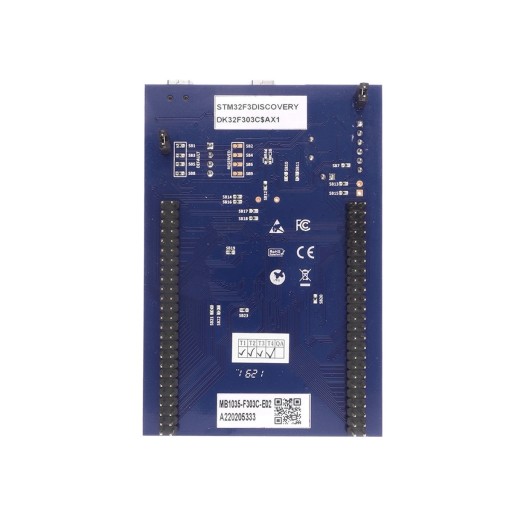

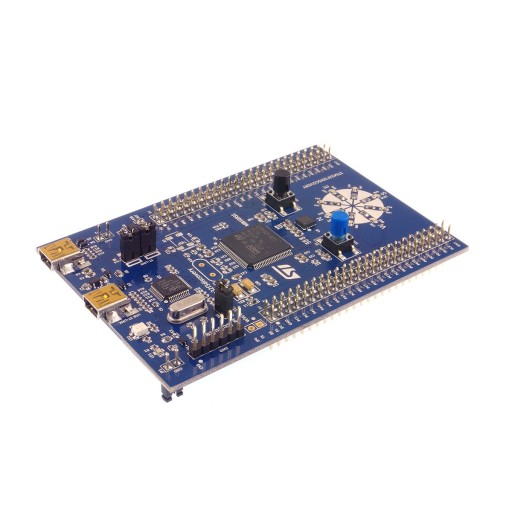

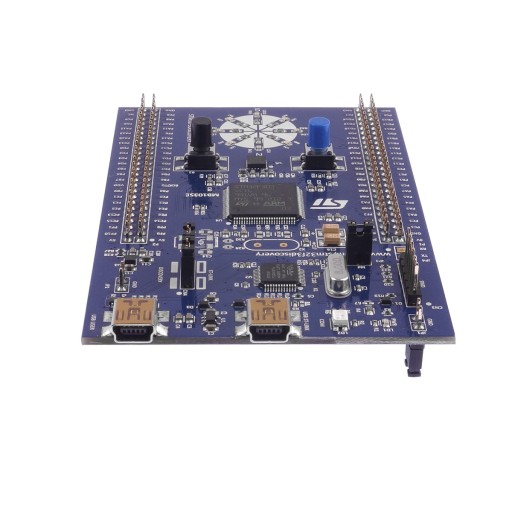

STM32F3DISCOVERY - zestaw uruchomieniowy z mikrokontrolerem STM32F303VCT6

Opis

STM32F3DISCOVERY to zestaw uruchomieniowy z mikrokontrolerem STM32F303VCT6 (256 kB Flash, 48 kB RAM, obudowa LQFP100) i wbudowanym programatorem/debuggerem ST-Link v.2. Płytka dodatkowo wyposażona została w 3-osiowy żyroskop, 3-osiowy akcelerometr i 3-osiowy magnetometr.

Właściwości

• Mikrokontroler STM32F303VCT6 z 256 KB Flash, 48 KB RAM w obudowie LQFP100
• Wbudowany ST-LINK/V2 z przełącznikiem trybu wyboru do używania zestawu jako samodzielnego ST-LINK/V2 (ze złączem SWD do programowania i debugowania)
• Zasilanie płytki: przez magistralę USB lub z zewnętrznego napięcia zasilania 3 V lub 5 V
• L3GD20, czujnik ruchu ST MEM, 3-osiowy żyroskop cyfrowy
• LSM303DLHC, ST MEM-system w pakiecie z cyfrowym czujnikiem przyspieszenia liniowego 3D i cyfrowym czujnikiem magnetycznym 3D
• Dziesięć diod LED:
• LD1 (czerwony) dla zasilania 3,3 V
• LD2 (czerwony/zielony) dla komunikacji USB
• Osiem diod LED użytkownika, LD3/10 (czerwony), LD4/9 (niebieski), LD5/8 (pomarańczowy) i LD6/7 (zielony)
• Dwa przyciski (użytkownika i resetowania)
• USB USER ze złączem Mini-B
• Złącze wszystkich I/O LQFP100 do szybkiego podłączenia do płytki prototypowej i łatwego testowania
• Kompleksowe bezpłatne oprogramowanie, w tym różne przykłady, część pakietu STM32CubeF3 lub STSW-STM32118 dla starszych zastosowań biblioteki standardowej
