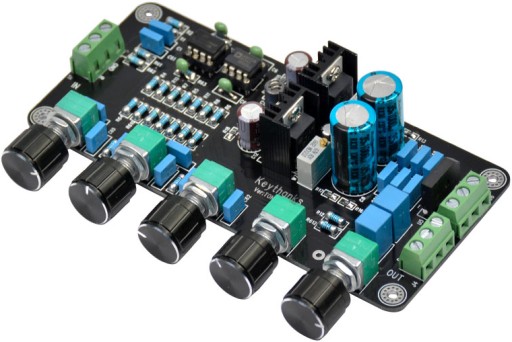

Przedwzmacniacz audio stereo opamp

Wysokiej jakości przedwzmacniacz stereo przeznaczony do regulacji barwy dźwięku, balansu, oraz wzmocnienia przed blokiem wzmacniacza mocy. W przedwzmacniaczu zastosowano osobne wzmacniacze operacyjne (opampy) dla kanału lewego i prawego. Wzmacniacze operacyjne umieszczone są w podstawkach precyzyjnych dla obudowy DIP8, aby łatwo można było dokonać modyfikacji poprzez zamianę układu scalonego. W torze audio dla kanału lewego zastosowano OPA2604AP, a w kanale prawym AD827JN tak by użytkownik (audiofil) mógł wychwycić różnice w odsłuchu. Dodatkowo w zestawie otrzymujemy parę wzmacniaczy operacyjnych JRC4558D i JRC5532D do modyfikacji układu przedwzmacniacza. W przedwzmacniaczu zintegrowano kompletny obwód zasilacza symetrycznego DC do zasilania wzmacniaczy operacyjnych: składa się on na wejściu w mostka Greatza, filtru pojemnościowego i liniowych stabilizatorów napięcia dodatniego LM317 i ujemnego LM337. Liniowe stabilizatory mają o wiele rzędów mniejsze szumy własne w stosunku do konstrukcji impulsowych (które czasami słychać "gołym uchem"). W filtrze pojemnościowym zamontowano wysokiej jakości kondensatory elektrolityczne aluminiowe produkcji Rubycon z serii RX30. Przedwzmacniacz wyposażony jest w pięć osobnych potencjometrów z gałkami opisanymi od W1 do W5 służącymi odpowiednio do regulacji: tonów niskich (basów), tonów średnich, tonów wysokich (sopranów), regulacji balansu pomiędzy kanałem lewym i prawym, oraz regulacji wzmocnienia. Wejściowe i wyjściowe sygnały doprowadzamy przewodami, które należy przykręcić do złącz typu terminal-block na płytce drukowanej przedwzmacniacza. Polecamy wykorzystanie ekranowanego przewodu audio. Cały układ jest profesjonalnie zmontowany na wysokiej jakości płytce drukowanej z metalizacją otworów.

Dane techniczne:

• wysokiej jakości przedwzmacniacz audio stereo
• wzmacniacz operacyjny (opamp) OPA2604AP w obudowie DIP8
• dla lewego kanału
• wzmacniacz operacyjny (opamp) AD827JN w obudowie DIP8
• dla prawego kanału
• wzmacniacze operacyjne w podstawach precyzyjnych
• (łatwa ewentualna wymiana bez konieczności lutowania)
• w zestawie dodatkowe wzmacniacze operacyjne w obudowie DIP8:
• JRC4558D i JRC5532D
• rezystory metalizowane 1%
• kondensatory elektrolityczne Rybycon
• RX30 1000µF 130°C kondensatory elektrolityczne aluminiowe elektrolity
• liniowe stabilizatory napięcia w obudowach TO-220
• LM317 dla napięcia dodatniego
• LM337 dla napięcia ujemnego
• mostek Greatza i filtr pojemnościowy w obwodzie zasilania
• napięcie zasilania podwójne AC 15V - 20V
• konieczność zastosowania transformatora z dwoma odczepami
• lub zasilacza DC o wyjściu napięcia symetrycznego
• stabilizatory wyposażone w radiatory
• potencjometr W1: regulacja tonów niskich Bass
• potencjometr W2: regulacja tonów średnich Mid
• potencjometr W3: regulacja tonów wysokich Treble
• potencjometr W4: regulacja balansu
• potencjometr W5: regulacja wzmocnienia - głośności - siły głosu
• potencjometry wyposażone w gałki
• złącza wejściowe i wyjściowe terminal-block do przykręcenia przewodów
• wysokiej jakości montaż elementów SMD
• wysokiej jakości płytka drukowana PCB z metalizacją otworów
• soldermaska w kolorze czarnym

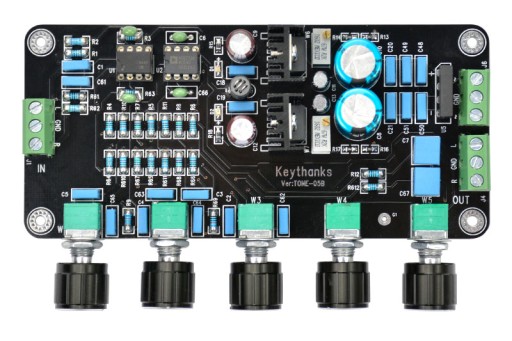

• płytka drukowana Keythanks ver: TONE-05B

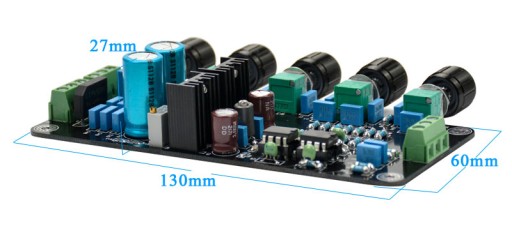

• wymiary płytki drukowanej: 130mm x 60mm
