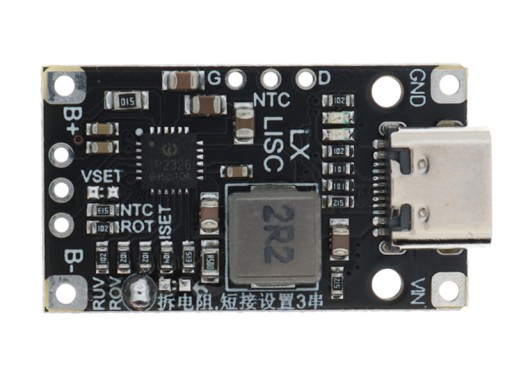

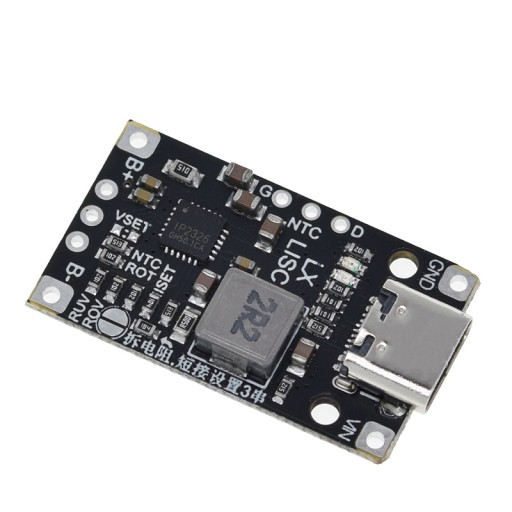

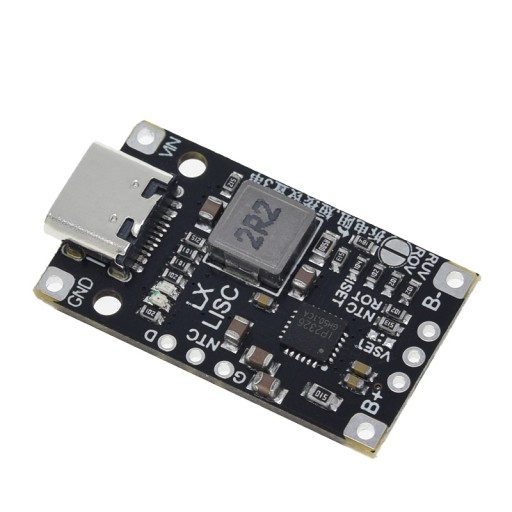

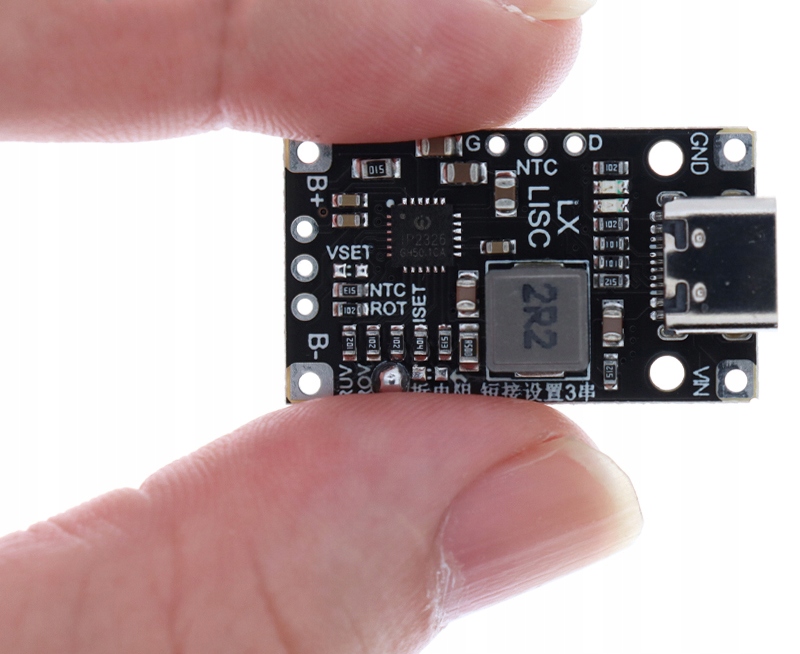

BMS Li-Ion QC 15W 3S Балансирующее зарядное устройство 12,6В

✅NOWOŚĆ!  Ładowarka BMS Li-Ion QC 15W 3S Balanser USB-C 8,4V IP2326

• Wsparcie dla szybkiego ładowania QC
• 15W Synchroniczne ładowanie z funkcją Boost
• Efektywność ładowania Boost 94%
• Możliwość ustawienia ładowania 2 lub 3 zestawów baterii carp
• 2 zestawy zrównoważonego ładowania
• Regulowany prąd ładowania
• Ochrona przed przepięciem i niedonapięciem na wejściu
• Regulowana ochrona przed przeladowaniem
• Ochrona przed przeciążeniem, przepięciem i krótkim obwodem na wyjściu

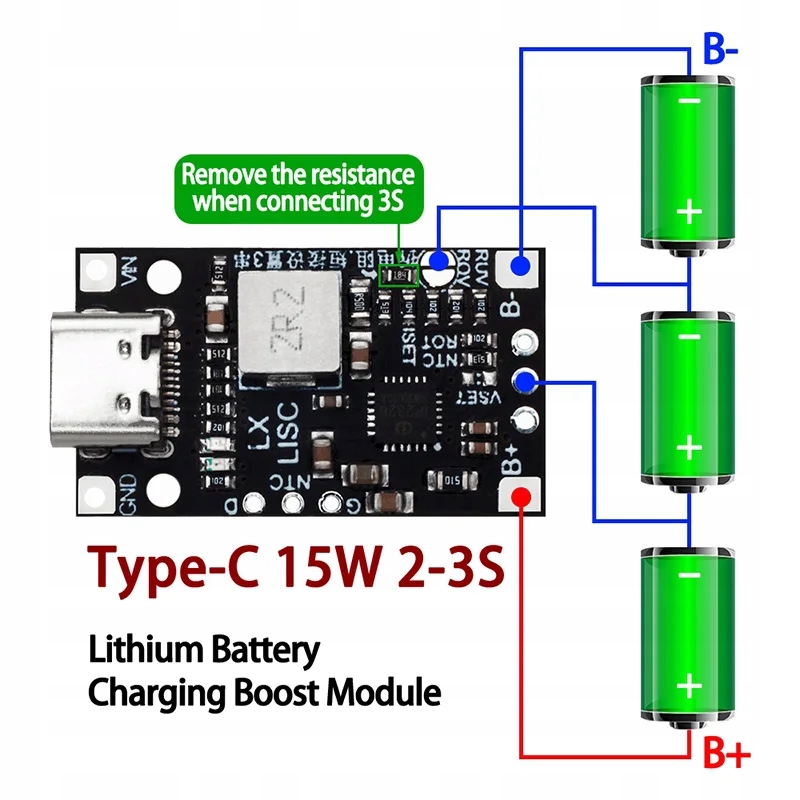

• Moduł jest odpowiedni dla dwóch lub trzech zestawów baterii litowych 3.7V

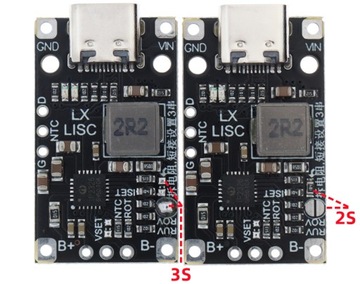

• Domyślnie ustawione są 2 zestawy poprzez zwarcie ustawień
• Kiedy używane są dwa zestawy, można korzystać z funkcji balansowania baterii wbudowanej w moduł
• To jest bardzo praktyczne
• Wejście może być portem typu c lub lutowaniem
• Kiedy port typu c jest podłączony do źródła szybkiego ładowania, napięcie ładowania jest automatycznie dostosowywane dla poprawy efektywności
• Jeżeli napięcie wejściowe jest niższe niż napięcie baterii podczas podłączania drutu spawalniczego, moduł może pracować tylko w trybie boost

Moduł jest odpowiedni dla dwóch lub trzech kanałów baterii litowych 3,7V. Poprzez ustawienie zwarcia, domyślnie są dwie serie. Kiedy używane są dwie serie, moduł może korzystać ze swojej własnej funkcji równoważenia baterii, co jest bardzo praktyczne. Port typu c i drut spawalniczy mogą być używane jako wejście. Kiedy port typu c jest podłączony do zasilania szybkiego ładowania, napięcie ładowania jest automatycznie dostosowywane, aby poprawić efektywność. Jeśli napięcie wejściowe jest mniejsze niż napięcie baterii podczas podłączania drutu spawalniczego, moduł może pracować tylko w trybie boost.

Parametry Pracy

VSET: nastawa rezystorem maksymalnego napięcia ładowania ogniw

• 1k: 8,1V 2S (12,3V dla 3S)
• 68k: 8,2V 2S (12,4V dla 3S)
• 120k: 8,3V 2S (12,5V dla 3S)
• brak: 8,4V 2S (12,6V dla 3S) - fabrycznie

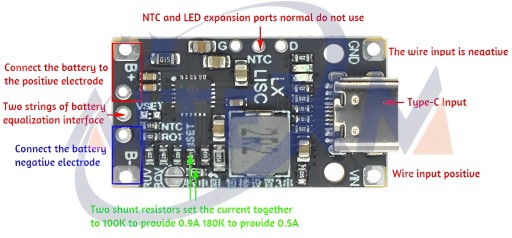

ISET: nastawa rezystorami prądu ładowania ogniw (dwóch rezystorów równolegle - patrz schemat poniżej)

• 180k: 0,5A
• 90k: 1A
• 75k: 1,2A
• 60k: 1,5A

Prąd wyjściowy to wynik: 90000/rezystancja.

ROT: limit czasu ładowania

• 68k: 4h
• 100k: brak limitu - fabrycznie
• 120k: 12h
• brak: 24h

NTC: można podłączyć dodatkowo termistor NTC o parametrach B=410, Rn=82k

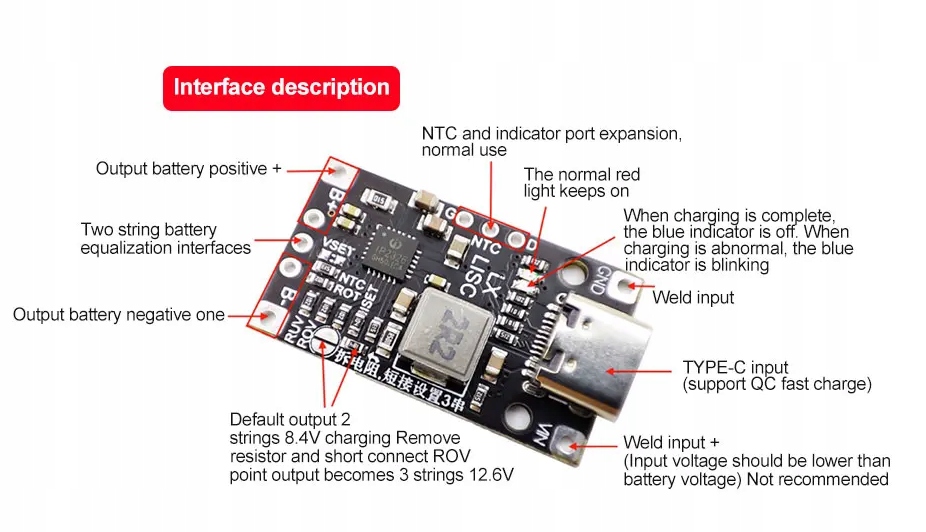

LED:

• czerwona: sygnalizacja pracy
• niebieska: ładowanie
• niebieska gaśnie gdy naładowano ogniwa
• niebieska miga gdy wykryto błąd (brak połączenia, nieprawidłowe podłączenie)
