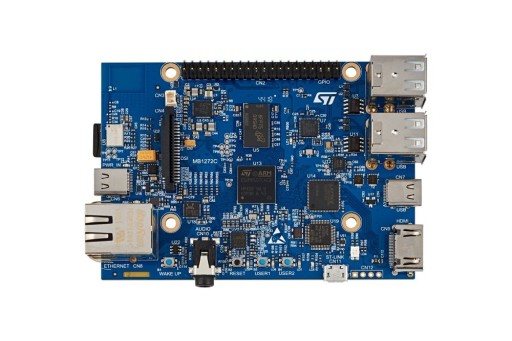

STM32MP157D-DK1 - zestaw startowy z mikroprocesorem STM32MP157D

Opis

STM32MP157D-DK1 to zestaw startowy z mikroprocesorem aplikacyjnym z serii STM32MP od firmy STMicroelectronic. Układ STM32MP157D to połączenie typowego procesora z rdzeniem Cortex-A7 oraz mikrokontrolera z rdzeniem Cortex-M4. Zestawienie tych dwóch rdzeni pozwala użytkownikom na tworzenie aplikacji wykorzystujących oprogramowanie STM32 MPU OpenSTLinux Distribution dla procesora głównego i oprogramowania STM32CubeMP1 dla koprocesora. Chip wyposażony jest również w koprocesor graficzny GPU (zgodny z OpenGL ES 2.0).

Mikroprocesor STM32MP1 posiada zintegrowane interfejsy zewnętrznych pamięci SDRAM. Dzięki wbudowanym interfejsom sprzętowym może także bezpośrednio korzystać z pamięci stałych Flash eMMC, NAND Flash (serial lub parallel), NOR Flash (serial), a także kart SD. Zestaw ma również wbudowany interfejs Ethernet 1 Gb/s, złącze USB typu C, 4 gniazda USB typu A oraz MIPI DSI i HDMI. Za zasilanie układu odpowiada wyspecjalizowany układ zasilający PMIC, który integruje 6-kanałowy stabilizator LDO oraz 3-kanałową przetwornicę DC/DC. Dodatkowe moduły użytkownik może podłączyć do wyprowadzeń zgodnych z Arduino oraz Raspberry Pi. Zestaw jest obsługiwany za pomocą wbudowanego debuggerera/programatora ST-LINK/V2-1.

Właściwości

• STM32MP157D w obudowie TFBGA361 oparty na dwóch rdzeniach: Cortex-A7 (800 MHz) oraz Cortex-M4
• Układ zasilający ST PMIC STPMIC1
• 4-Gbit DDR3L, 16 bitów, 533 MHz
• 1 Gb/s Ethernet (RGMII) zgodny z IEEE-802.3ab
• USB OTG HS
• Kodek audio
• 4 diody LED użytkownika
• 2 przyciski użytkownika i resetowania, 1 przycisk wake-up
• Wejście zasilania 5 V/3 A USB typu C
• Złącza:
• Ethernet RJ45
• 4 x Host USB typu A
• USB Type-C DRP
• MIPI DSI
• HDMI
• Złącze Jack (gniazdo słuchawkowe z analogowym wejściem mikrofonowym)
• Gniazdo kart microSD
• Złącze rozszerzenia GPIO (kompatybilne z nakładkami Raspberry Pi)
• Złącza rozszerzające Arduino Uno R3
• Wbudowany debugger/programator ST-LINK/V2-1 z możliwością wykorzystania jako USB: wirtualny port COM i port debugowania
• STM32CubeMP1 i pełne wsparcie open-source Linux STM32 MPU OpenSTLinux Distribution
• Obsługa zintegrowanych środowisk programistycznych (IDE), w tym IAR, Keil, GCC IDE
