7-дюймовый емкостный ЖК-экран DWIN HMI с разрешением 1024 x 600 пикселей

Uniwersalny moduł HMI z wyświetlaczem 7" oraz panelem dotykowym pojemnościowym.

Cechy DMG10600C070_03WTC:

• Oparty na T5L z systemem DGUS II
• 7" IPS-TFT-LCD,16.7M Kolorów ,24-bit, 1024×600 Pixel
• Obszar aktywny wyś. 154.2mm (W)×85.9mm (H)
• Jasność: 270nit
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• Pojemnościowy dotyk
• Interfejs: TTL/CMOS interface,10Pin_1.0mm

Zasada działania wyświetlaczy DWIN HMI

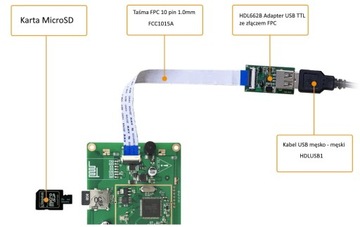

Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.

Specyfikacja DMG10600C070_03WTC

Interfejs:

• Baudrate: 3150~3225600bps, Typ. 115200bps

• Napięcie wyjściowe:

  Output 1, Iout =1mA 3.0~3.3

  Output 0, Iout = -1mA 0.0~0.3

• Napięcie wejściowe（RXD):

  Input 1， Iin = 1mA；2.4-5.0V,

  Input 0， Iin = -1mA；0~0.5V

• Tryb pracy:

  UART2: N81

  UART4: N81/E81/O81/N82 4 (konfigurowalne programowo)

• Złącza użytkownika:

  - 10Pin_1.0mm, zatrzaskiwane dla zasilania oraz komunikacji, prędkość: 12KByte/s

• Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
• Buzzer: 3V pasywny, moc <1W
• Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
• Interfejs PGT05: do aktualizacji DGUS kernel

Wyświetlacz:

• Ilość kolorów: 16.7M（16777216）
• LCD Typ: IPS-TFT-LCD
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• Rozdzielczość: 1024x600
• Obszar aktywny: 154.2mm (W)×85.9mm (H)
• Podświetlanie LED
• Jasność: 270nit

Panel dotykowy:

• Typ: CTP (Pojemnościowy panel dotykowy)
• Struktura: G+G structure with surface cover of Asahi tempered glass
• Tryb dotyku: wspiera dotyk oraz przeciągnięcie
• Twardość powierzchni: 6H
• Przepuszczalność światła: Ponad 90%

Zasilanie:

• Napięcie zasilania: 4.5~5.5V
• Pobór prądu z włączonym podświetlaniem: VCC = +5V, 500mA
• Pobór prądu z wyłączonym podświetlaniem: VCC = +5V, 120mA

Zestaw zawiera:

• DMG10600C070_03WTC 7" 1024x600 pojemnościowy panel dotykowy DWIN HMI
