Głowica termostatyczna RA click Danfoss ALLY radio Zigbee; 4 adaptery

Głowica termostatyczna radiowa Danfoss Ally 5-35°C

radiowa Zigbee

model głowicy z zestawem 4 adapterów (ALLY Zigbee 4ad)

Produkt firmy DANFOSS

Numer katalogowy: 014G2460

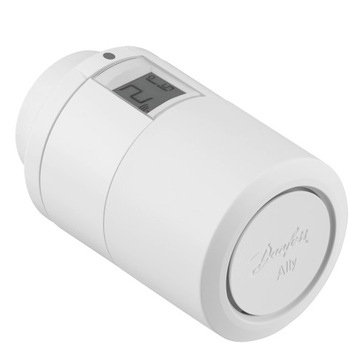

Głowica elektroniczna Danfoss Ally to termostat grzejnikowy zdalnie sterowany. Jest kompaktowy i zasilany bateryjnie. Łatwość obsługi zapewnia pokrętło i przycisk.

Seria produktów Danfoss Ally to następca produktów Danfoss Link. Głowica Danfoss Ally jest sterowana radiowo przez bramkę (centralkę) podpiętą do internetu.

Dzięki temu możemy w wygodny sposób zdalnie sterować i kontrolować temperaturę w poszczególnych pomieszczeniach, a także w wyjątkowo łatwo ustawiać automatycznych harmonogram tygodniowy.

Dzięki ustawieniu w wybrane dni i godziny temperatur komfortowych oraz obniżonych (gdy pomieszczenia są nieużywane) możemy uzyskać spore obniżenie rachunków za ogrzewanie.

Termostat grzejnikowy Danfoss Ally jest certyfikowanym produktem Zigbee, kompatybilnym z Danfoss Ally Gateway i certyfikowanymi systemami innych firm wykorzystującymi technologię Zigbee.

O PRODUKCIE:

• Kolor pokrętła: biały (RAL 9016)
• Zakres nastaw: od 5°C do 35°C
• Wymiary: długość 75 mm (bez adaptera), średnica 55 mm

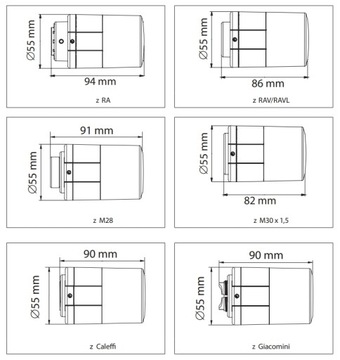

• Wymiary całkowite wraz z zamontowanym adapterem (zależnie od modelu adaptera): 82 - 94 mm
• Tryb ręczny
• Obrót wyświetlacza — 180 stopni
• Blokada przycisków
• Min./maks. ograniczanie zakresu regulacji temperatury
• Ochrona przeciwzamrożeniowa
• Funkcja ochrony zaworu przed zakamienienem
• Podświetlany wyświetlacz
• Ikona niskiego poziomu baterii
• Możliwość aktualizacji oprogramowania
• Montaż bezpośrednio na zaworze grzejnikowym - znakomite rozwiązanie gdy mamy instalację grzewczą bez rozdzielaczy grzejnikowych,
• Zasilanie bateryjne - nie ma potrzeby układania przewodów zasilających,
• Wbudowany czujnik temperatury pomieszczenia - zapewnia precyzyjny pomiar temperatury o ile grzejnik nie jest zabudowany lub w głębokiej wnęce,
• Regulacja PID - adaptacyjny system regulacji - głowica "uczy" się bezwładności cieplnej pomieszczenia i odpowiednio wcześniej uruchamia ogrzewania. aby o wyznaczonej godzinie wybrana temperatura była już osiągnięta,
• Funkcja wykrywania otwartego okna - algorytm automatycznie wykrywa nagły spadek temperatury z powodu otwartego okna lub drzwi i wstrzymuje ogrzewanie na 30 minut,
• Komunikacja radiowa Zigbee 2,4 GHz- protokół, który umożliwia łączenie oraz integrację Danfoss Ally z innymi elementami automatyki budynkowej, oraz systemem Danfoss Icon służącym do sterowania ogrzewaniem podłogowym.

Uwaga!

Wyświetlana temperatura jest zawsze temperaturą ustawioną, a nie rzeczywistą temperaturą w pomieszczeniu.

DANE TECHNICZNE:

• Typ termostatu : Programowalna, elektroniczna głowica termostatyczna
• Zalecane zastosowanie : Budownictwo mieszkaniowe (stopień zanieczyszczenia 2)
• Siłownik : Elektromechaniczny
• Wyświetlacz:  Wyświetlacz LCD z białym podświetleniem.
• Klasa oprogramowania : A
• Sterowanie : PID
• Zasilanie :  2 baterie alkaliczne AA 1,5 V
• Pobór mocy : 3 mW w stanie czuwania, 1,2 W w stanie aktywności
• Częstotliwość/moc transmisji : 2,4 GHz < 40 mW
• Trwałość baterii : Do 2 lat
• Sygnalizacja słabej baterii :  Migająca ikona baterii na wyświetlaczu.
• Zakres temperatury otoczenia : od 0 do 40°C
• Zakres temperatury podczas transportu : od -20 do 65°C
• Maksymalna temperatura wody : 90°C
• Zakres nastawy temperatury : od 5 do 35°C
• Dokładność zegara : +/-10 min/rok
• Ruch trzpienia : Liniowy, do 4,5 mm, maks. 2 mm na zaworze (1 mm/s)
• Poziom hałasu : < 30 dB
• Kategoria bezpieczeństwa : Typ 1
• Funkcja otwartego okna :  Aktywowana przy spadku temperatury lub poleceniem ZigBee
• Ciężar:  (wraz z bateriami) 198 g (z adapterem RA)
• Klasa IP :  20 (tego termostatu nie należy wykorzystywać w instalacjach niebezpiecznych ani w miejscach, w których będzie narażony na kontakt z wodą

Wystawiany model to wersja głowicy Ally z zestawem wielu adapterów w tym do aż 3 systemów Danfoss: obecnego RA (zwanego popularnie Click) oraz najstarszych RAV i RAVL. Poniżej jest to przedstawione dokładniej.

W KOMPLECIE:

• głowica Danfoss Ally
• adapter do zaworów Danfoss RA i wkładek Danfoss RA-N (czyli ogólnie systemu RA - popularnie CLICK) ; o kodzie: 014G0251
• adapter do zaworów Danfoss RAV i RAVL (czyli najstarszych systemów Danfoss, starszych od RTD i obecnego RA) ; o kodzie: 014G0250
• adapter do M30x1.5 ; o kodzie: 014G0252
• baterie alkaliczne AA - 2 szt.

Głowica na pewno NIE pasuje do zaworów termostatycznych VECTOR typ ZT22 (czyli modelu z kryzą) firmy Valvex.

Za pomocą osobno wystawianych adapterów może być zastosowana do zaworów i wkładek termostatycznych:

• Danfoss RTD (poprzedni system termostatyczny oferowany przez Danfoss: zawory RTD i wkładki RTD-N) ; Kod takiego adaptera: 014G0253
• M28x1.5 (Herz, Comap, MMA) ; Kod takiego adaptera: 014G0264
• Caleffi ; Kod takiego adaptera produkcji firmy Caleffi: F36077

Przy zastosowaniu dodatkowych adapterów kątowych można użyć tych głowic:

• do grzejników z zasilaniem dolnym z wkładką Danfoss RA-N (czyli CLICK) lub zaworów Danfoss RA (czyli CLICK); potrzebny jest osobno wystawiany kątowy Adapter Danfoss głowic Click: RA-N do zaworów RA-N (Kod takiego adaptera: 013G1350) oraz adapter z kompletu czyli ten o kodzie 014G0251
• do grzejników z zasilaniem dolnym z wkładką M30x1,5 lub zaworów M30x1,5; potrzebny jest osobno wystawiany kątowy Adapter Danfoss głowic Click: RA-N do zaworów M30x1.5 (Kod takiego adaptera: 013G1360) oraz adapter z kompletu czyli ten o kodzie 014G0251

w celu zamontowania ich pod kątem 90°.

Jak wyżej już wspomniane: Głowicę można nastawiać także ręcznie: tradycyjnie - kręcąc obudową.
