Czujnik obecności PIR, 360°, 2000W, natynkowy

Czujnik obecności, dzięki potrójnym czujnikom PIR, potrafi precyzyjnie wykrywać nawet najmniejsze ruchy w obszarze swojego monitorowania. Przeznaczony do montażu sufitowego. Dzięki estetycznie wykonanej obudowie, doskonale komponuje się z sufitem.

Urządzenie wyposażone jest w 3 czujniki PIR, fotodiodę oraz regulację, która umożliwia zautomatyzowane sterowanie urządzeniem, uwzględniając parametry takie jak natężenie światła, oraz czas czuwania.

Najważniejsze parametry:

✔️ Typ czujnika: 3 x PIR

✔️ Kąt detekcji: 360°

✔️ Max. obciążenie (rezystancyjne / indukcyjne – np. LED): 2000 W / 1000 W

✔️ Regulacja czujnika światła: <3 – 2000 lux

✔️ Regulacja czasu aktywacji: 10 s±3 s – 30 min±2 min

Technologia PIR

Czujnik ruchu PIR to urządzenie wykorzystujące technologię wykrywania promieniowania podczerwonego, które reaguje na ruch w swoim polu widzenia. Działa on w oparciu o efekt termiczny, który polega na wykrywaniu zmian temperatury otoczenia. Czujnik może aktywować podłączone urządzenie w trybie pracy ciągłej lub aktywować go według ustawionej wartości natężenia światła.

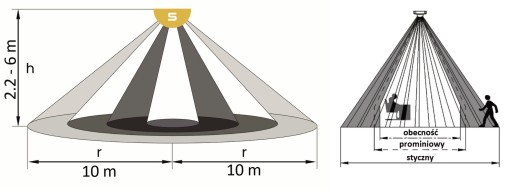

Charakterystyka detekcji

Zamontowany na suficie umożliwia detekcję poruszania się obiektów:

Obecność: obszar do 6 m

Promieniowy: promień wychwytujący ruch się nacierający (dośrodkowy) względem czujnika do 8m

Styczny: promień wychwytujący ruch prostopadły do czujnika do 20m

Przeznaczenie

Czujnik dedykowany do montażu jako układ sterujący urządzeniami o charakterze indukcyjnym (np. oświetlenie LED) oraz rezystancyjnym, zasilanych napięciem AC 230 V 50Hz. Czujnik umożliwia również sterowanie urządzeniami w zależności od wybranego poziomu światła otoczenia.

Przykładowe rutyny pracy czujnika w połączeniu z lampą LED

Przy intensywnym oświetleniu większym niż próg światła dzienne, czujnik nie załączy lampy, gdy ktoś wchodzi do pomieszczenia.

W przypadku mniejszego oświetlenia otoczenia niż ustalony próg światła w czujniku, lampa zostanie włączona. Po kolejnym wykryciu ruchu czas aktywacji zostaje zresetowany.

Po opuszczeniu pomieszczenia lampa automatycznie wyłączy się po upływie zaprogramowanego czasu aktywacji.

PROGRAMOWANIE CZUJNIKA odbywa się w prosty sposób poprzez wybranie odpowiedniej wartości, przekręcając pokrętłami TIME, LUX

Opóźnienie i ciągłość detekcji [TIME]

Ustawienie czasu działania po wykryciu ruchu, regulowane w zakresie od 10 s±3 s do 30 min±2 min.

W momencie wystąpienia detekcji następuje aktywacja czujnika, ponowne wystąpienie detekcji resetuje czas aktywacji.

Czujnik światła [LUX]

Dostosowanie pracy urządzenia w zależności od natężenia oświetlenia. Czujnik może reagować w dzień, kiedy jest ustawiony w pozycji maksymalnej (ikona słońca). Po ustawieniu na wartość minimalną (ikona księżyca) urządzenie będzie aktywowane tylko w ciemności.

Przy ustawieniu wartości maksymalnej (ikona słońca), czujnik będzie aktywować podłączone urządzenie zarówno w dzień jak i w nocy

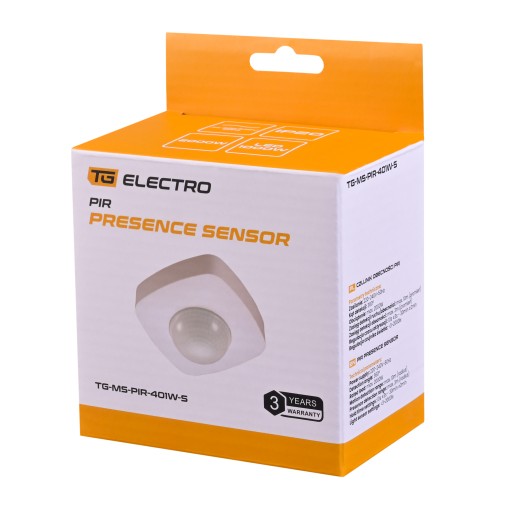

Parametry logistyczne:

• Ilość szt. w opakowaniu bezpośrednim: 1 szt.
• Ilość szt. w opakowaniu zbiorczym: 50 szt.
• Wymiary opak. bezpośrednie [D x S x W]: 6.5 x 10.5 x 14 cm
• Wymiary opak. zbiorcze [D x S x W]: 56 x 38 x 23 cm
• Masa brutto opak. bezpośrednie: 0.18 kg
• Masa brutto opak. zbiorcze: 10 kg
• Objętość opak. zbiorcze: 0.049 m³

Parametry produktu:

• Model: TG-MS-PIR-401W-S
• Typ: czujnik obecności
• Technologia czujnika: 3 x pasywny czujnik podczerwieni [PIR]
• Znamionowe napięcie zasilania: AC 220 - 240 V
• Znamionowa częstotliwość zasilania: 50 - 60 Hz
• Maks. obciążenie rezystancyjne: 2000 W
• Maks. obciążenie indukcyjne: 1000 W
• Maks. obciążenie dla źródła światła LED: 1000 W
• Miejsce zastosowania: wewnętrzne
• Miejsce montażu: natynkowe, na suficie
• Zasięg detekcji: ruch: maks. 10 m (promień); obecność: maks. 3 m (promień)
• Wysokość montażu: 2.2 - 6 m
• Regulacja zasięgu detekcji 'SENS': nie
• Regulacja czasu aktywacji 'TIME': tak; min. 10 s ±3 s, maks. 30 min ±2 min
• Regulacja czułości czujnika światła 'LUX: tak; <3 - 2000 lux
• Kąt detekcji czujnika: 360°
• Regulacja w poziomie [horyzontalna]: nie
• Regulacja w pionie [wertykalna]: nie
• Prędkość ruchu obiektu detekcji: 0.6 - 1.5 m/s
• Sposób regulacji czujnika: potencjometry
• Klasa ochronności: II
• Stopień ochrony: IP20
• Materiał obudowy: poliwęglan [PC]

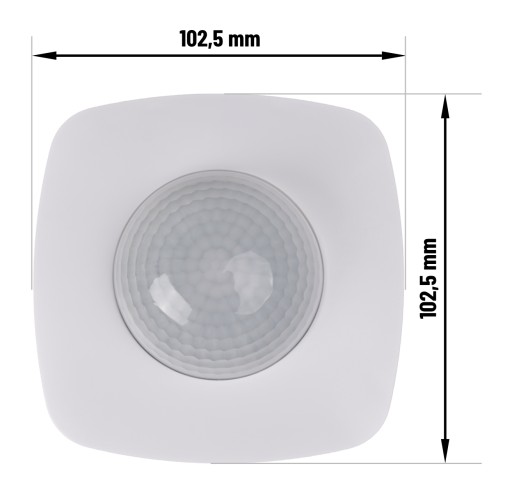

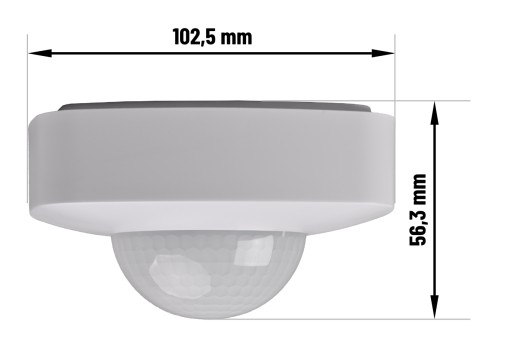

• Wymiary [D x S x W]: 102.5 x 102.5 x 56.3 mm
• Temperatura pracy i przechowywania: min. -20°C;  maks. +40°C
• Wilgotność pracy i przechowywania: RH <93% nieskondensowana
• Przeznaczenie produktu: automatyzacja sterowania oświetleniem lub innymi urządzeniami elektrycznymi
• Rodzaj podłączenia: śrubowa kostka elektryczna
• Zakres przekrojów stosowanych przewodów: 1.5 mm²
• Kolor obudowy: biały
• Masa netto: 0.14 kg
• Akcesoria w komplecie: kołki rozporowe, śruby montażowe
