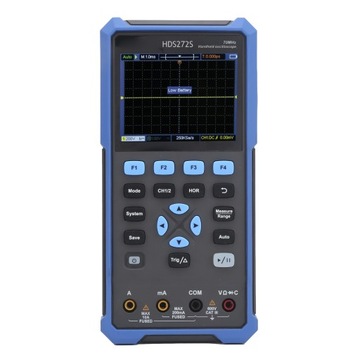

HDS272S Ручной осциллограф, 70 МГц, источник мультиметра

Funkcja:

1. Oscyloskop + multimetr + generator przebiegów źródła sygnału, wielofunkcyjny w jednym, odpowiedni do użytku na zewnątrz.

2. Oscyloskop ma szerokość pasma 70 MHz, częstotliwość próbkowania 250 MS/s, głębokość przechowywania 8 K i częstotliwość odświeżania przebiegu do 10000 wfrms/s oraz obsługuje pomiary automatyczne.

3. Multimetr 4 1/2 cyfry, obsługuje standardowe napięcie, prąd, rezystancję, pojemność, diodę, test ciągłości.

4. Źródło sygnału przyjmuje częstotliwość wyjściową 25 MHz, częstotliwość próbkowania 125 MS/s, rozdzielczość pionową 14 bitów, obsługuje wyjście 1 MΩ i 50 Ω.

5. Standardowy interfejs USB TYPE-C, obsługuje ładowanie power banku i komunikację z komputerem, 3,5-calowy wyświetlacz LCD.

Specyfikacja:

• Typ artykułu: ręczny oscyloskop
• Materiał: ABS
• Kolor: jak pokazano na rysunku
• Parametry wydajności oscyloskopu:
• modelu HDS272S
• Szerokość pasma 70MHz
• Kanał Dwukanałowy + jednokanałowe źródło sygnału
• Częstotliwość próbkowania w czasie rzeczywistym 250MSa/s (jeden kanał),125MSa/s (dwa kanały)
• Tryb próbkowania Normalne, szczytowe próbkowanie
• Głębokość przechowywania 8K
• Wyświetlacz LCD 3,5 cala
• Częstotliwość odświeżania przebiegu 10000 wfrms/s
• Sprzężenie wejścia DC, AC, uziemienie
• Rezystancja wejściowa 1MΩ±2%, równolegle z 16pF±10pF
• Współczynnik tłumienia sondy 1X,10X,100X,1000X
• Maksymalne napięcie wejściowe 400 V (wartość szczytowa DC+AC, impedancja wejściowa 1 MΩ) (tłumienie sondy 10:1)
• Limit przepustowości 20MHz
• Zakres podstawy czasu 5ns/div~500s/div, krokowo w systemie 1~2~5
• Czułość pionowa 10mV/dz~10V/dz
• Rozdzielczość pionowa 8bit
• Niskie pasmo przenoszenia (-3db) ≤10Hz przy BNC
• Czas narastania (typowy dla BNC) ≤5ns
• Typ wyzwalacza Wyzwalacz krawędziowy
• Metoda wyzwalania Automatyczna, normalna, pojedyncza
• Poziom wyzwalania ±4 działki od środka wyświetlacza
• Pomiar automatyczny Częstotliwość, okres, amplituda, maksimum, minimum, średnia, międzyszczytowe
• Pomiar kursora Różnica napięcia między kursorami (△V), różnica czasu między kursorami (△T)
• Interfejs komunikacyjny USB TYPE-C
• Zasilacz Polimerowy 18650x2 4400mAh (wbudowany akumulator) Parametry użytkowe multimetru:
• Wyświetlacz cyfrowy 4½ (maksymalny wyświetlacz 20000)
• Pomiar napięcia, prądu, rezystancji, pojemności, diody, on-off
• Rezystancja wejściowa 10MΩ
• Dioda 0-2V
• Nazwa funkcji Zakres Dokładność
• Napięcie prądu stałego 200,00 mV ±(0,5% + 5 cyfr)
• 2,0000 V/20,000 V/200,00 V ±(0,3% + 3 cyfry)
• 1000,0 V ±(0,5% + 2 cyfry)
• Napięcie AC 200,00 mV/2,0000 V/20,000 V/200,00 V ±(0,8% + 5 cyfr)
• 750,00 V ±(1% + 5 cyfr)
• Prąd stały 20.000mA/200.00mA ±(1%+5 cyfr)
• 10.000A ±(2,5% + 2 cyfry)
• Prąd AC 20.000mA/200.00mA ±(1% + 5 cyfr)
• 10 000 A ±(2,8% + 5 cyfr)
• Rezystancja (Ω) 200,00 Ω/2,0000 kΩ/20,000 kΩ/200,00 kΩ/2,0000 MΩ ±(0,8% + 3 cyfry)
• 20.000MΩ ±(1%+3 cyfry)
• 100,00 MΩ ± (3% + 3 cyfry)
• Pojemność (F) 20.000nF/200.00nF/2.0000μF/20.000μF/200.00μF/2.0000mF ±(3,0%+10 cyfr)
• Pasmo przenoszenia (Hz) (40 - 1000) Hz Parametry wydajności źródła sygnału:
• Częstotliwość wyjściowa kształtu fali Fala sinusoidalna 0,1 Hz ~ 25 MHz
• Fala prostokątna 0,1 Hz ~ 5 MHz
• Fala piłokształtna 0,1 Hz ~ 1 MHz
• Dowolna fala 0,1 Hz ~ 5 MHz
• Częstotliwość próbkowania 125 MS/s
• Kanał 1
• Amplituda wyjściowa 20mVpp-5Vpp (wysoka rezystancja), 10mVpp-2,5Vpp (50Ω)
• Długość fali 8K
• Rozdzielczość pionowa 14 bitów
• Impedancja wyjściowa 50Ω
• Jak używać
• 1: weź produkt, naciśnij i przytrzymaj przycisk zasilania przez 2 sekundy, aby go włączyć.
• 2: Podłącz sondę do oscyloskopu.
• 3: Najpierw dostosuj niektóre parametry oscyloskopu (dokładnie dostosuj zgodnie z mierzonym obiektem).
• 4: Pomiar.

Lista pakietów:

• 1 x ręczny oscyloskop
• 2 x BNC do zacisku krokodylkowego
• 1 x kabel USB TYPE-C
• 2 x przewody pomiarowe
• 1 x długopis z sondą
• 1 x Torba
• 1 x pióro kalibracyjne
• 4 x plastikowe pierścienie
• 1 x plastikowa osłona
• 1 x wydrążona żelazna igła
• 1 x instrukcja obsługi
