NARZYNKA M22 GWINT M22x1.00 METRYCZNA GWINTOWNIK

Narzynka metryczna M22x1.0

Przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze stali konstrukcyjnej węglowej, niskostopowej, staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.

Specyfikacja techniczna:

• marka: Horn.
• typ gwintu: metryczny zwykły prawoskrętny.
• twardość: 60°HRc (+/-1°).
• nakrój: 1.75P.
• zarys gwintu: kąt 60°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø55x16mm.

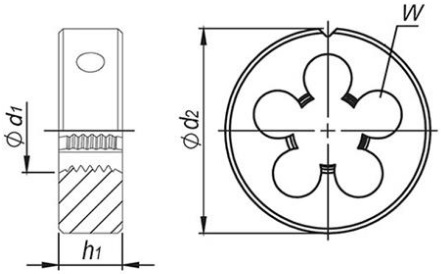

Wymiary (rysunek techniczny):

• nacinany gwint (d1): M22.
• skok gwintu (P) - 1,0 mm.
• średnica zewnętrzna (d2): 55 mm.
• grubość narzynki (h2): 16 mm.
• otwory wiórowe (W): 6.
• zalecana średnica wałka pod gwintowanie: ø21.88 mm.

Normy:

• Zgodna z normą: DIN-EN 22 568.
• norma gwintu: ISO DIN-13.
• tolerancja gwintu: ISO (6g).
