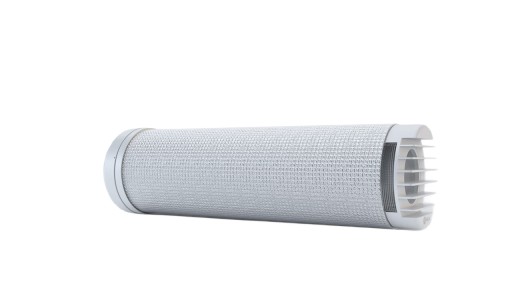

ПРАНА Оригами 150 Стандартный настенный рекуператор тепла

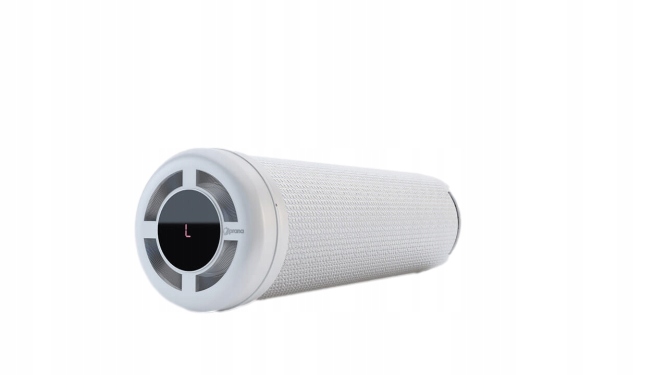

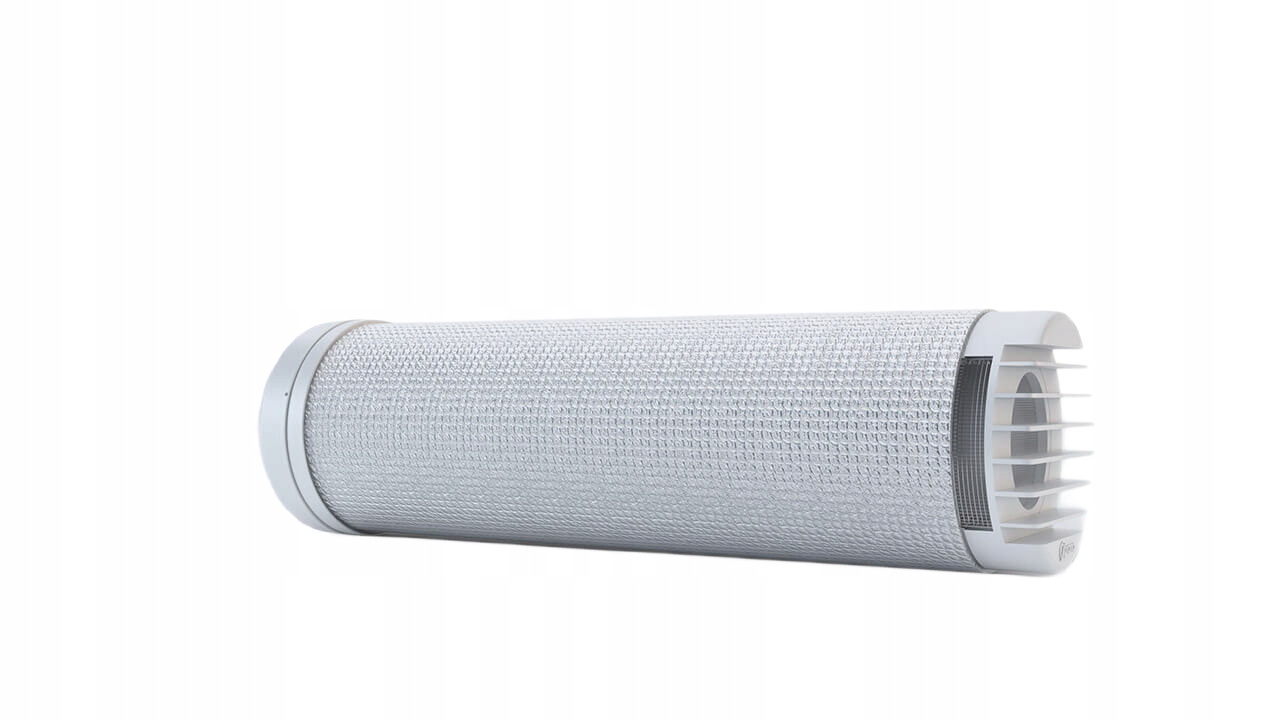

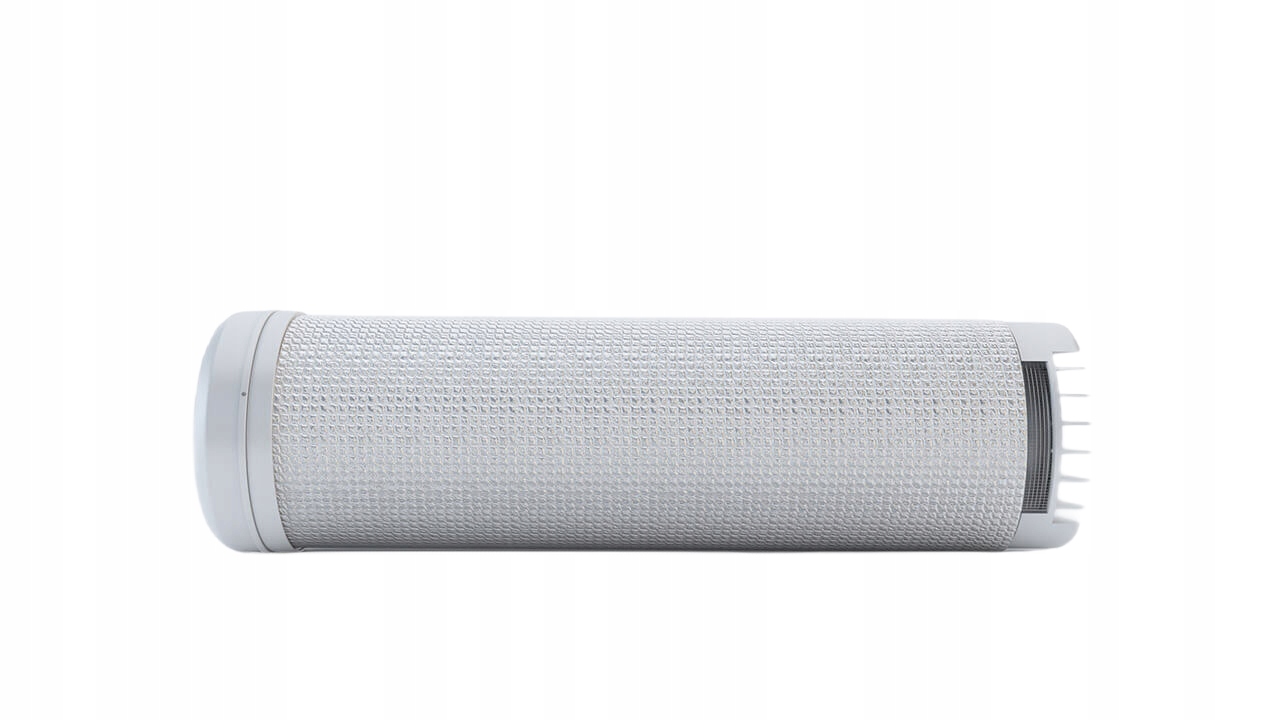

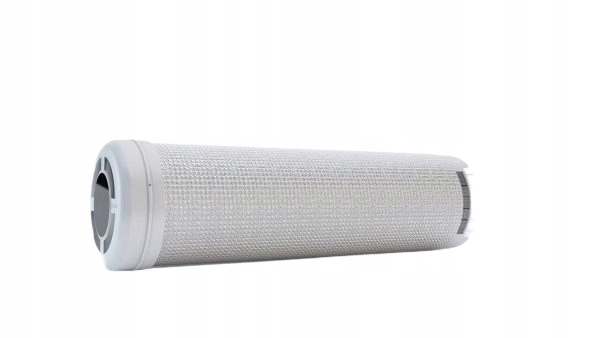

Rekuperator ścienny PRANA Origami 150 Standard

Dane techniczne

Dane techniczne

• Typ wymiennika: przeciwprądowy
• Głośność maksymalna : 50 dB
• Głośność minimalna: 8 dB (pomiar w odległości 3 m od urządzenia)
• Zasilanie : 220-240 V 1f
• Pobór mocy : 3,2 – 26 Wh (boost 74 Wh)
• Skuteczność: do 98%
• Wydajność: nawiew 5/14/21/32/52 m3/h wg. biegu tryb boost do 70 m3/h
• Średnica otworu montażowego: 162 mm
• Średnica obudowy modułu operacyjnego: 150 mm
• Długość modułu roboczego: ≥ 450 mm
• Temperatura pracy: -30°C do +50°C.
• Wymiary opakowania: ≥ 750х210х210

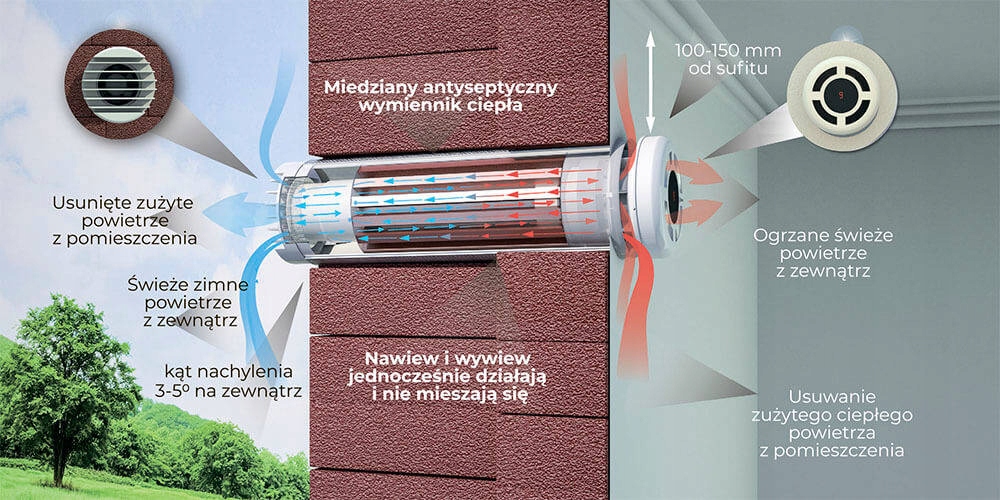

Zdecentralizowany system wentylacji mechanicznej zasilany jest przez sieć elektryczną. W środku modułu jest miedziany przeciwprądowy wymiennik ciepła. Przez miedziany antyseptyczny wymiennik przepływa powietrze z zewnątrz oraz powietrze z wewnątrz pomieszczenia. Strumienie powietrza nie mieszają się ze względu na dwukanałową budowę wymiennika ciepła, która zapewnia odseparowanie dwóch różnych kierunków przepływu. Zimą powietrze usuwane z pomieszczenia ogrzewa powietrze zimne napływające z zewnątrz.

W efekcie hermetyzacji (w wyniku zastosowania najnowszych, szczelnych okien i drzwi), klimat wewnątrz wielu pomieszczeń uległ znacznemu pogorszeniu. Nie tylko grzyb, ale również wilgoć bardzo niekorzystnie wpływają na stan zdrowia ludzi, a zwłaszcza dzieci, prowadząc w skrajnych sytuacjach do bezpośredniego zagrożenia.

W przypadku istniejących już obiektów najlepszym (najmniej inwazyjnym) rozwiązaniem jest zastosowanie systemów rekuperacji rozproszonej PRANA.

Przy zastosowaniu systemu rekuperacji Prana, właściwości energetyczne powietrza są takie same wewnątrz pomieszczeń jak na zewnątrz, nawet przy jego minimalnej wymianie. Stosowanie wietrzenia pomieszczeń metodą tradycyjną (otwierania okien) skutkuje utratą do 30% kosztów ogrzewania zimą i 70% kosztów klimatyzacji latem. Dzięki rekuperatorom Prana redukujesz koszty, zabezpieczając przy tym zdrowy mikroklimat: ściany bez grzybicy, suche okna.

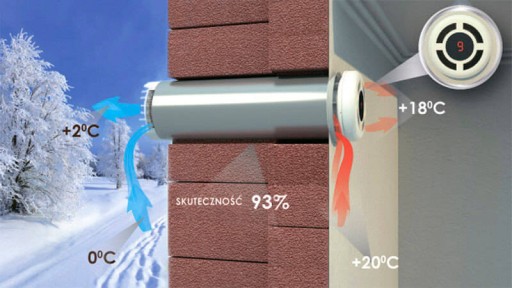

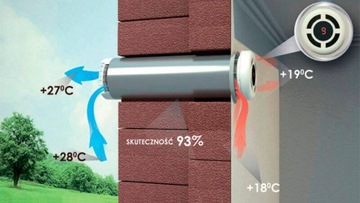

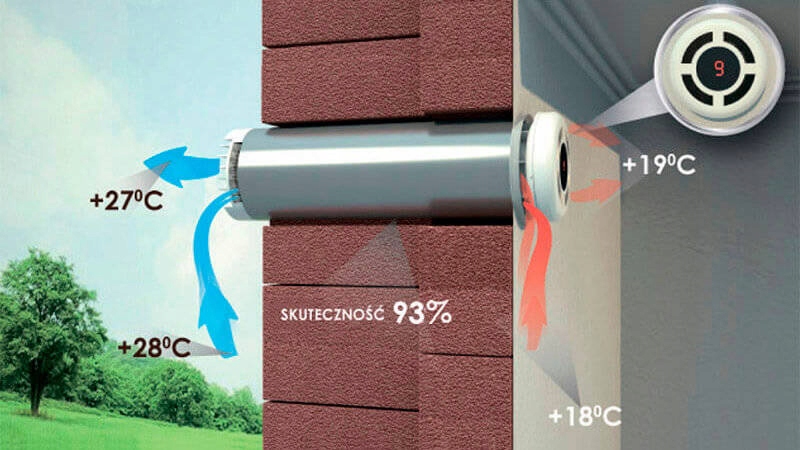

W systemie wentylacyjnym PRANA ciepłe powietrze, które wyprowadza się z pomieszczenia, grzeje powietrze zimne, napływające z zewnątrz. W okresie letnim chłodne powietrze wychodzące z pomieszczenia wychładza ciepłe powietrze napływające do pomieszczenia. Zimą – rekuperator oszczędza chłód od pracy klimatyzatora

Instalacja

Montaż należy przeprowadzić w górnej części ściany, graniczącej z przestrzenią zewnętrzną. Należy wykonać otwór przelotowy na zewnątrz o odpowiedniej średnicy w zależności od modułu, w którym za pomocą pianki montażowej lub innego uszczelniacza instaluje się moduł operacyjny.

W ten sposób cały moduł operacyjny znajduje się wewnątrz ściany, a widoczne pozostają wyłącznie kraty wentylacyjne wewnątrz pomieszczenia i na elewacji. Otwór przelotowy należy wykonać ze spadkiem pod kątem 3-5 stopni na zewnątrz budynku. Długość modułu operacyjnego odpowiada grubości ściany, w której jest zamontowane urządzenie, z uwzględnieniem konieczności wysunięcia części wylotowej rekuperatora nie mniej niż 5mm. System wentylacji podłącza się do sieci stacjonarnej o napięciu 230V i częstotliwości 50Hz.
