INTERFEJS ROGER RUD-2

ROGER+RACS+5

CZYTNIK USB ADMINISTRATORA

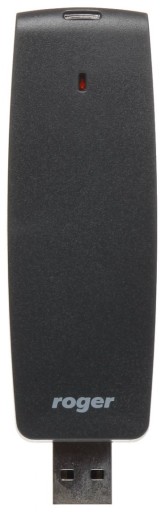

ROGER RUD-2

PRZEZNACZENIE

Czytnik RUD-2 może być wykorzystywany w następujących sytuacjach:

• jako czytnik do wprowadzania kart w systemie kontroli dostępu RACS
• jako czytnik do odczytu kodów kart za pomocą programu Roger MiniReader
• jako czytnik do odczytu kodów kart z aplikacjach wykorzystujących bibliotekę DLL

OPIS

RUD-2 jest miniaturowym czytnikiem transponderów zbliżeniowych standardu EM 125 kHz. Czytnik jest zasilany z portu szeregowego USB który jest także wykorzystywany do komunikacji z urządzeniem. RUD-2 znajduje zastosowanie jako czytnik do wprowadzania kart do systemu kontroli dostępu typu RACS (wymagany jest RACS 4.3) niemniej może być również obsługiwany z poziomu bezpłatnego programu Roger MiniReader. Dla programistów chcących zintegrować obsługę RUD-2 w innych aplikacjach udostępniona jest biblioteka DLL. Czytnik RUD-2 może być podłączony bezpośrednio do gniazda USB komputera lub za pośrednictwem dostarczonego w komplecie z czytnikiem kabla z podstawką magnetyczną.

SPECYFIKACJA TECHNICZNA

• Parametr: Wartość
• Napięcie zasilania: 5 VDC bezpośrednio z portu USB
• Średni pobór prądu: 80 mA
• Karty: Transpondery zbliżeniowe standardu EM 125 KHz kompatybilne z EM 4100/4102
• Zasięg odczytu: Do 3 cm dla wzorcowej karty ISO
• Wilgotność względna: 0 - 95% (bez kondensacji)
• Wymiary: 88 x 30.5 x 14.5 mm
• Waga: ≈ 20g

WYMIARY RUD-2

UWAGA!

W ramach nowej wersji czytnika RUD-2 wprowadzono następujące usprawnienia:

• stabilny i dynamiczny odczyt karty niezależny od wydajności komputera
• brak konieczności instalacji dedykowanych sterowników

Częstotliwość czytnika: 125 kHz

Dostępne tryby pracy: Praca jako czytnik do wprowadzania i odczytu kart 125kHz

Ilość wyjść przekaźnikowych: Brak danych

Max. obciążenie styków przekaźnika: Brak danych

Napięcie zasilacza: 5 V

Pobór prądu w stanie czuwania: 80 mA

Pobór pradu w stanie pracy: 80 mA

Pojemność systemu: Brak danych

Przeznaczenie do drzwi: Wszystkich

Typ weryfikacji: Karta

Współczynnik ochrony obudowy: Brak danych

Zasięg odczytu RF ID: 3 cm
