Мультипереключатель 9/32 Телескоп 714605

Multiswitch Nevoswitch Televes MSW 9x9x32 714605

Televes

Gama multiswitchy 9-wyjściowych z 8, 12, 16, 24 i 32 wyjściami. Wyposażone w 9 wyjść dla rozbudowania instalacji w formacie kaskadowym, zwiększając w ten sposób liczbę użytkowników. Rodzaj zastosowania (konfiguracja gwiazdy lub kaskady) wybierany jest za pomocą wbudowanego przełącznika. W gamie dostępny jest również wzmacniacz 9-wyjściowy (8sat + naziemne) o wzmocnieniu 25dB w sat oraz 27 dB w DVB-T z przejściem zasilania.

Nowa seria NevoSwitch

(… odlewana obudowa o podwyższonym ekranowaniu, … przeloty sygnałów, …  regulacje poziomów na wyjściach etc)

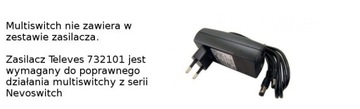

Multiswitch nie zawiera w zestawie zasilacza.

Zasilacz jest wymagany do poprawnego działania multiswitcha.

Polecamy uniwersalny zasilacz: Liteon 12V 3,33A DC 5,5/2,1mm.

Cechy wyróżniające:

- Obudowa z zamak'u - lepsze ekranowanie i wyprowadzanie ciepła.

- Instalacja w topologii gwiazdy lub kaskady.

- Regulowane wzmocnienie IF +10dB dla każdej grupy użytkowników, wyrównujące proporcje w sieci kablowej.

- Zdalne zasilanie poprzez wejścia i wyjścia.

- Tryb ECO - zużycie prądu zmniejsza się wraz ze spadkiem liczby podłączonych użytkowników.

 Główne cechy:

- Kompaktowy design: większ liczba wyjść w małej przestrzeni.

- Konfiguracja w topologii gwiazdy / kaskady: jedno urządzenia dla różego typu instalacji.

- Niezależne wzmocnienie każdej linii (8sat + 1DVB-T).

- Wiele opcji zasilania (Jack, przez kolumnę kasakady, wejście lub wyjście naziemne oraz złącza użytkownika)

- Regulowane wzmocnienie i korekcja - optymalne dostosowanie do właściwości sieci.

Specyfikacja:

- Numer katalogowy: 714605

- Rodzaj: 9x9x32

- Poziom wejściowy SAT: 102 dBµV

- Poziom wejściowy RF: 104 dBµV

- Straty przejścia SAT: 9 dB

- Straty przejścia RF: 6 dB

- Straty odgałęzienia 1..8 / 9..16 / 17..24 / 25..32 *1 SAT: 3 / 6 / 9 / . (dB)

- Straty odgałęzienia 1..8 / 9..16 / 17..24 / 25..32 *1 RF: 2 / 5 / 7 / . (dB)

- Straty odgałęzienia 1..8 / 9..16 / 17..24 / 25..32 *1 RP: 40 (dB)

- Zasilanie: 12V

- Izolacja H/V: >30 dB

- Izolacja (Users): >25dB

- Przejścia DC: In-Out / Out-In

- Pobór prądu odbiornika: 33mA

- Pobór prądu zasilacza z niskim wzmocnieniem: 160mA

- Pobór prądu zasilacza z wysokim wzmocnieniem (kaskada): 220mA

- Pobór prądu zasilacza z wysokim wzmocnieniem (końcowy): 335mA

- Temperatura pracy: –5….+45 ºC

- Waga: 3100g

- Wymiary: 208x519x30mm

Chcieliśmy przypomnieć że są to multiswitche o najmniejszym poborze energi elektrycznej:

Poniżej wyjaśnienie, na przykładzie multiswitchy 5/8 :

·         Komercyjnie dostępne na rynku Multiswitche 5/8 (chińskie, tureckie) pobierają moc z sieci energetycznej na poziomie – od 12 do 25  [W]

To tłumaczy czemu większość multiswitchy wydziela aż TYLE ciepła : )

·         Pobór mocy naszego multiswitcha NevoSwitch 5/8 dla przykładowo 4-ch aktywnych wyjść SAT wynosi :

(12 V x 65mA) + (4 x 33mA* 13 V) = 2,496 [W]

Czyli tłumacząc zapisy ze wzoru :

(pobór mocy multiswitcha 5/8) + (pobór mocy z tunerów SAT – dla 4 - ech użytkowników x 33 mA) = 2, 496 [W]

Różnica w poborze mocy będzie wynosić od 10 do 20 W  -  tylko przy jednym multiswitchu 5/8.

Ile oszczędzamy pieniędzy rocznie stosując nasz NevoSwitch 5/8 ?

Wyjaśnienie zapisów ze wzoru :

 (różnica w poborze mocy multiswitchy x liczba godzin na dobę x liczba dni w roku ) / przez 1000 żeby było w KWh   x stawka za KWh Energa Gdańsk = oszczędność pieniędzy

W większych systemach  oszczędności będą proporcjonalnie większe ….

• Masa: 3,00

Profesjonalny multiswitch Televes Nevoswitch. Wejścia sat quattro x8 + wejście dvb-t - 32 wyjścia sygnału. Zmiana konfiguracji ustawień między ustawieniami końcowymi a kaskadowymi. Tryb ECO - bardzo mały pobór prądu.

Multiswitch Nevoswitch Televes MSW 9x9x32 714605
