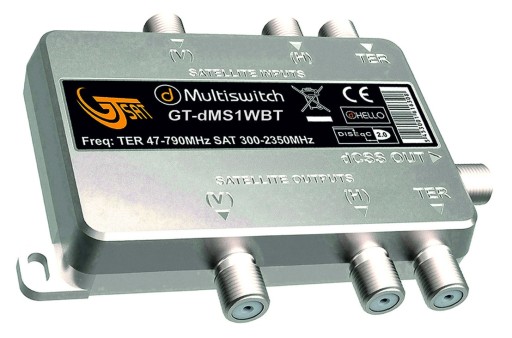

Мультисвитч Unicable II GT-SAT GT-dMS1TWBT

Programowalny multiswitch firmy GT-SAT model GT-dMS1TWBT działa w nowej technologi Wilde Band. Technologia do obsługi multiswitcha wykorzystuje dwa przewody poprowadzone z specjalnych konwerterów Wide Band. Multiswitch umożliwia rozbudowę instalacji w systemie Wide Band o kolejne dodatkowe 24 kanały pracy. Idealne rozwiązanie kiedy mam zainstalowany LNB typu Wide Band na antenie satelitarnej i doprowadzony sygnał bez pośrednio do odbiornika a chcemy  instalację rozszerzyć o kolejne np. odbiorniki multiroom. Wówczas tylko wpinamy tylko multiswitch pomiędzy LNB Wide Band a odbiornik. GT-dMS1TWBT posiada wyjście Unicable I/II które obsługuje 24 częstotliwości pracy.

Zaprogramowany pod następujące odbiorniki:

Cyfrowy Polsat:

- Technologia Unicable I/II (EN50494 + EN50607): Evobox PVR

- Tedchnologia I Unicable I (EN50494): Mini HD 2000, HD 3000, HD 5000, HD 5500s, HD 6000, HD 7000 PVR

NC+:

- Technologia Unicable I/II (EN50494 + EN50607): 4K UltraBOX

- Technologia I Unicable I (EN50494): mediaBOX+ (ADB ITI-3740SX), turboBOX+ (ADB ITI-5720SX), wifi PremiumBOX+ (ADB NCP-4740SF), BOX+ ADB ITI-2849/2850/2851S), PVR BOX+ (ITI-5800SX)

Wykaz zaprogramowanych 24 częstotliwości dla odbiorników nc+ i Cyfrowego Polsatu:

Unicable I EN50494

1     1210MHz (EN50494 + EN50607)

2 1420MHz (EN50494 + EN50607)

3     1680MHz (EN50494 + EN50607)

4     2040MHz (EN50494 + EN50607)

5 978MHz   (EN50494 + EN50607)

6 1028MHz (EN50494 + EN50607)

7     1072MHz (EN50494 + EN50607)

8     1116MHz (EN50494 + EN50607)

Unicable II EN50607

9 1160MHz (EN50607)

10     1271MHz (EN50607)

11 1315MHz (EN50607)

12     1359MHz (EN50607)

13     1484MHz (EN50607)

14 1528MHz (EN50607)

15     1572MHz (EN50607)

16 1616MHz (EN50607)

17     2084MHz (EN50607)

18     2128MHz (EN50607)

19 1816MHz (EN50607)

20     1860MHz (EN50607)

21 1904MHz (EN50607)

22     1948MHz (EN50607)

23     1992MHz (EN50607)

24 1728MHz (EN50607)

Poniżej schemat przedstawiający przykładowe rozwiązanie instalacji.

Dane techniczne:

- Częstotliwość wejściowa 10,7 ~ 12,75 GHz

- Częstotliwość wyjściowa 950 ~ 2150 MHz

- Częstotliwość LO 10,4 GHz

- Liczba pasm użytkowników 2 wyjścia po 16 kanałów

- Pasmo przenoszenia użytkownika do 74 MHz

- Sygnał sterujący EN50494, EN50607, dHello

- Komunikacja DiSEqC 2.0

- Zakres temperatury pracy -30 ° C ~ + 65 ° C
