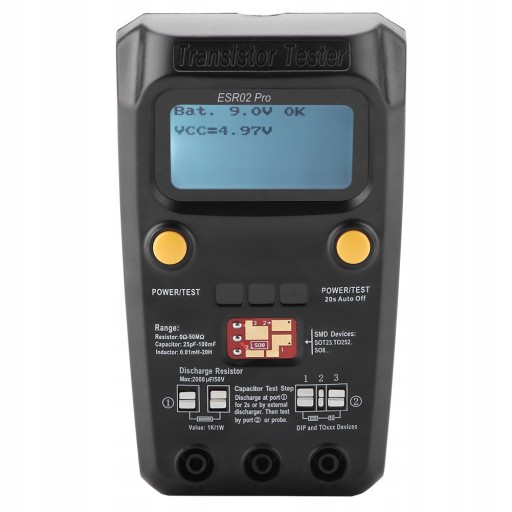

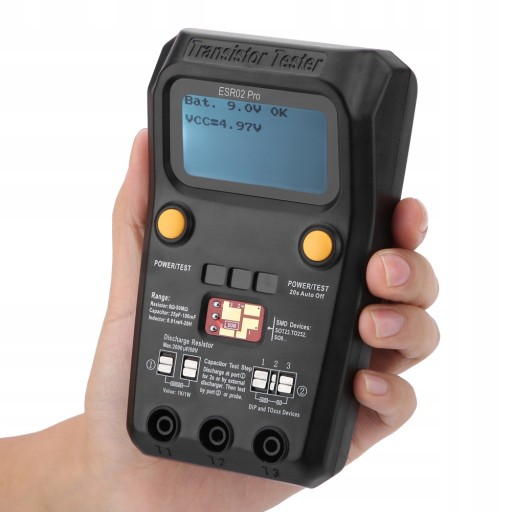

BSIDE ESR02 PRO ЦИФРОВОЙ ТРАНЗИСТОР, ДИОД, ТЕСТЕР-МЕТР

Funkcja:

1. Kluczowa operacja, test rozruchu, klucz do zdobycia.

2. Duży wyświetlacz LCD z funkcją podświetlenia ułatwiającą odczyt.

3. Automatycznie przetestuj elementy pinowe i wyświetl je na wyświetlaczu LCD.

4. Automatyczne wykrywanie komponentów, takich jak tranzystory bipolarne NPN, PNP, tranzystory MOSFET z kanałem N i kanałem P, diody (w tym podwójne diody), tyrystory, tranzystory, rezystory i kondensatory itp.

5. Potrafi wykryć napięcie polaryzacji przewodzenia emitera tranzystora, diodę zabezpieczającą MOSFET i odniesienie do współczynnika wzmocnienia.

Specyfikacja:Ten miernik to małe narzędzie dla inżyniera, serwisu elektronicznego i fabryki. Jest bardzo łatwy do testowania urządzeń wtykowych i SMD, może również testować różne rodzaje diod, triod, tyrystorów, umożliwia analizę typu urządzenia, polaryzacji pinu, wyjściowego HFE, napięcia zaworu, pojemności złącza FET.

Specyfikacja:

• Marka: BSIDE
• Model: ESR02 Pro
• Rezystor: 0Ω ~ 50Ω, rozdzielczość: 0,01 oma
• Pojemność: 25pF ~ 100mF, Rozdzielczość: 1pF
• Indukcyjność: 0,01 mH ~ 20 H, rozdzielczość: 0,01 mH
• Rozdzielczość kondensatora ESR: 0,01 Ω
• Bateria: 1 szt. x bateria 9 V 6LR61 (brak w zestawie)
• Czarny kolor
• Rozmiar: ok. 14*8*4.5 cm/5.5*3.1*1.8 cala
• Waga: ok. 214 g/7,5 uncji

Korzystanie z instrukcji:

Naciśnij "POWER / TEST", aby włączyć i rozpocząć test, wiele pomiarów można powtórzyć za pomocą tego klawisza, automatyczne wyłączenie zasilania 20 sekund po pomiarze.

Zapewnij trzy rodzaje gniazd, każdy pin 1, pin 2 i pin 3 są połączone.

Umieszczenie urządzenia nie wymaga kolejności instrukcji, a ekran wyświetla funkcję składową każdego pinu po zmierzeniu.

Z tyłu znajduje się tabela „typowa wartość ESR kondensatora elektrolitycznego”, służąca jedynie jako wskazówka, są to typowe wartości dla standardowego kondensatora elektrolitycznego w temperaturze pokojowej.

Kalibrowanie:

Zewrzyj piny testowe 1, 2, 3 razem i naciśnij przycisk "POWER / TEST", a następnie ekran wyświetli monit o wprowadzenie kalibracji, naciśnij ponownie przycisk w ciągu 2 sekund, aby potwierdzić. Kilka sekund później na ekranie pojawi się monit o zwolnienie pinów 1, 2, 3, zwolnienie ich i zaczekanie na zakończenie kalibracji.

Lista pakietów:

• 1 x tester tranzystorów
• 1 x instrukcja obsługi
