Шелли ПРО 3ЭМ

Shelly PRO 3EM Dwukierunkowy licznik energii elektrycznej WIFI / LAN / BT

Kolejna generacja trójfazowych liczników energii do montażu na szynie DIN

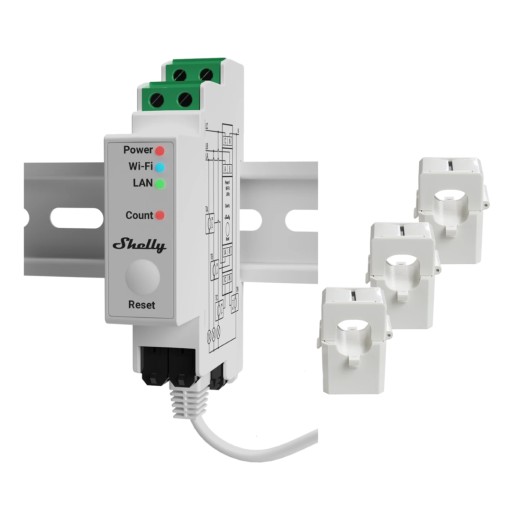

Shelly Pro 3EM to trójfazowy licznik energii montowany na szynie DIN. Wzbogacony o elastyczność oprogramowania sprzętowego drugiej generacji i łączność LAN, zapewnia profesjonalnym integratorom dodatkowe opcje rozwiązań dla klientów końcowych. Shelly Pro 3EM raportuje w czasie rzeczywistym skumulowaną energię, a także chwilowe napięcie, prąd i współczynnik mocy dla każdej fazy.

• Pomiar w 4 kwadrantach z wieloma typami połączeń
• Klasa dokładności B (IEC 62053-21) energia czynna
• Gotowy na fotowoltaikę
• Wykrywanie błędu kolejności faz* (opcja)
• Impuls optyczny wskazujący zużycie energii
• Dokładność pomiaru do 1%
• Przechowuje dane w pamięci nieulotnej, którą można odzyskiwać przez maksymalnie 60 dni w odstępach 1-minutowych
• Opakowanie zawiera 3 sztuki przekładników prądowych 120A

Funkcjonalność

• Pomiar 4-kwadrantowy — pomiar typów obciążenia pojemnościowego i indukcyjnego importowanej i eksportowanej energii czynnej
• Klasa dokładności B (energia czynna) - Shelly Pro 3EM charakteryzuje się dokładnością pomiaru na poziomie 1%.
• Obsługa MODBUS - Pozwala na łatwe i szybkie wdrożenie w istniejących instalacjach przemysłowych
• Łączność Wi-Fi, LAN i Bluetooth — jednoczesne korzystanie z sieci Ethernet i Wi-Fi. Obsługa MQTT, przychodzącego i wychodzącego protokołu WebSocket, UDP, mTLS
• Monitorowanie mocy — monitoruje jednofazowe systemy elektryczne w maksymalnie 3 punktach jednocześnie. Szybkie powiadomienia i co najmniej 60 dni przechowywania 1-minutowych nagrań
• Funkcjonalności skryptowe - Shelly Pro 3PM w pełni obsługuje skrypty mjS, umożliwiając tworzenie kolejnych funkcji i funkcjonalności.

Trójfazowy licznik energii nowej generacji

Shelly Pro 3EM to 3-fazowy miernik energii montowany na szynie DIN z obsługą Wi-Fi i łącznością Wi-Fi, Bluetooth i LAN. Dzięki dokładności pomiaru energii czynnej wynoszącej 1% Shelly Pro 3EM może być używany do indywidualnego monitorowania zużycia dowolnych urządzeń gospodarstwa domowego, obwodów elektrycznych i sprzętu biurowego. Zawiera dane historyczne na urządzeniu z 60 dni z rozdzielczością 1 minuty dla każdej fazy. Ponadto jego funkcjonalność skryptowa pozwala na realizację złożonych scen i zapewnia szersze możliwości monitorowania.

Bezpieczeństwo na poziomie branżowym

Shelly Pro 3EM obsługuje mTLS dla MQTT, HTTP i bezpieczne wychodzące WebSockety. Jego zabezpieczenia klasy branżowej umożliwiają bezpośrednie połączenia z infrastrukturą chmurową, redukując koszty wdrażania złożonych sieci i VPN.

Instalacje przemysłowe

Shelly Pro 3EM zapewnia obsługę protokołu MODBUS dla napięcia, prądu, mocy i energii. Można dokładnie sprawdzić pobór mocy oraz chwilowe wartości napięcia, prądu i mocy. Nasza nowa platforma oprogramowania sprzętowego umożliwia niestandardowe wdrożenia, które mogą raportować do Twojej infrastruktury nawet co 100 ms.

Dwukierunkowe monitorowanie zużycia energii

Monitoruj swój dom, biuro lub fabrykę i unikaj dodatkowych wydatków lub spadków napięcia, które mogą uszkodzić Twoje urządzenia. Shelly Pro 3EM może obliczyć zużycie dwukierunkowe: energię wyprodukowaną i zużytą w każdej z trzech faz. Urządzenie można skonfigurować do pomiaru trzech oddzielnych obwodów jednofazowej instalacji elektrycznej. Sprawdź jakość swojej sieci elektrycznej pod względem mocy czynnej, mocy biernej, napięcia i współczynnika mocy.

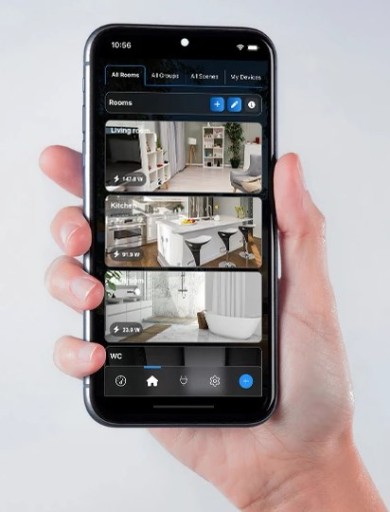

Sterowanie lokalne

Dzięki funkcjom skryptowym i webhookom Shelly Pro 3EM możesz teraz łatwo sterować innymi urządzeniami Shelly lub Wi-Fi w sieci lokalnej. Skorzystaj z tych możliwości, aby ustawić dokładne parametry ogrzewania, chłodzenia lub ładowania pojazdów elektrycznych w oparciu o produkcję fotowoltaiczną i spraw, aby Twoje urządzenia automatycznie zmniejszały zużycie energii. Wszystko to działa bez korzystania z chmury.

Monitorowanie i sterowanie panelami słonecznymi

Śledź, ile energii generują panele słoneczne lub turbiny wiatrowe i oszczędzaj bez wysiłku. Shelly Pro 3EM dostarcza w czasie rzeczywistym informacji o wydajności systemów energii słonecznej i wiatrowej, a także dane historyczne dotyczące ilości energii wytworzonej i zużytej w każdej minucie w ciągu ostatnich 60 dni. Pomaga to kontrolować przepływ energii, maksymalnie wykorzystując panele słoneczne i turbiny wiatrowe. Aby pójść o krok dalej, podłącz Shelly Pro 3EM do innych urządzeń Shelly i twórz sceny wyzwalające pożądane działania, takie jak wyłączanie urządzeń lub włączanie alarmu.

Pełna kompatybilność

Urządzenia Shelly są kompatybilne z Alexą, Google Home, Androidem i iOS . Razem z asystentem głosowym możesz sterować urządzeniami Shelly za pomocą samego głosu!

Specyfikacja

KOMUNIKACJA

• Typowe połączenie sieci bezprzewodowej Wi-Fi 802.11 b/g/n 2,4 GHz
• Połączenie kablem Ethernet z siecią LAN
• Bluetooth (do połączenia urządzenia z aplikacją)

FIZYCZNY

• Przekładniki prądowe: 3 x CT120 (w zestawie z urządzeniem)
• Rozmiar (wysokość. x szerokość x głębokość): 94x19x69 ± 0,5 mm
• Waga: 62 ± 1 g / 2,19 ± 0,05 uncji
• Montaż: szyna DIN
• Maksymalny moment obrotowy zacisków śrubowych: 0,4 Nm / 4,43 lb
• Przekrój drutu: 0,5 do 2,5 mm² / 20 do 14 AWG (lity, linkowy i sznurowadło)
• Długość drutu bez izolacji: 6 do 7 mm / 0,24 do 0,28 cala
• Materiał obudowy: tworzywo sztuczne

ŚRODOWISKOWY

• Temperatura otoczenia: -20°C do 40°C
• Wilgotność: 30% do 70% wilgotności względnej
• maks. wysokość: 2000 m

ELEKTRYCZNY

• Napięcie zasilania AC: 110 - 240 V, 50/60 Hz
• Napięcie zasilania DC: nie dotyczy
• Pobór mocy: <3 W

CZUJNIKI, MIERNIKI

• Czujnik temperatury: tak
• Woltomierze (RMS dla każdej fazy): 100 - 260 V
• Dokładność woltomierza: ±1%
• Amperomierze (RMS przez przekładnik prądowy dla każdej fazy i przewodu neutralnego): 0–120 A
• Dokładność amperomierza: ±1% (2–120 A), ±2% (1–2 A), ±5% (0–1 A)
• Przechowywanie danych pomiarowych: Co najmniej 60 dni, rozdzielczość danych 1 min
• Eksport danych: CSV dla zarejestrowanych wartości PQ, eksport w formacie JSON przez RPC

Liczniki mocy i energii:

• Moc czynna i pozorna;
• Energia czynna i pozorna;
• współczynnik mocy;
• Podstawowa energia czynna i podstawowa energia bierna

NADAJNIKI BEZPRZEWODOWE

• Protokół Wi-Fi: 802.11 b/g/n
• Zasięg Wi-Fi: do 30 m w pomieszczeniu i 50 m na zewnątrz (w zależności od warunków lokalnych)
• Protokół Bluetooth: 4.2
• Procesor: ESP32-D0WDQ6
• Flash: 16 MB

DODATKOWE MOŻLIWOŚCI OPROGRAMOWANIA

• Webhooki (akcje URL): 20 z 5 adresami URL na webhook
• Skrypty: mJS
• MQTT: Tak
• COAP: Nie
