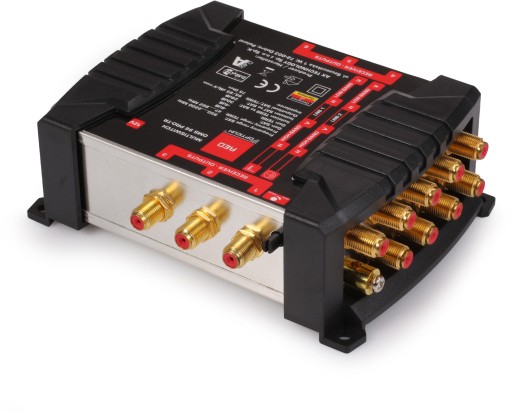

Multiswitch 9 / 6 Opticum OMS 9/6 Pro

Multiswitch OMS 9/6 Pro-TR

Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji

• satelitarnej DVB-S2 z dwóch dowolnych satelit np. Hotbird i Astra
• naziemnej DVB-T2.

Urządzenie umożliwia odbiór programów z dwóch satelit i podłączenie do 6 tunerów satelitarnych.

Regulacja tłumienia sygnału telewizji naziemnej

• W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m i konwertera Quatro, oraz antenę telewizji naziemnej.
• Rozdzielenie sygnału Sat i TV wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych.

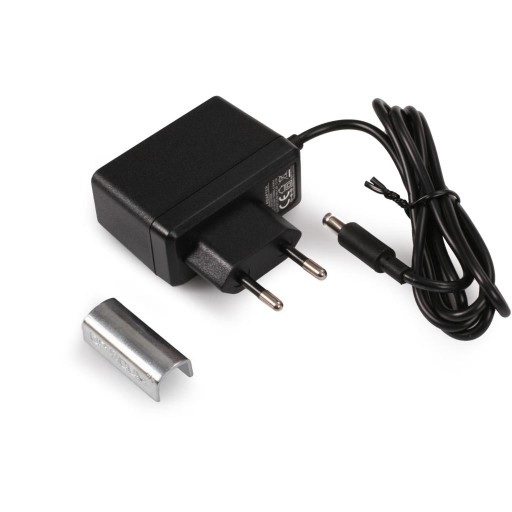

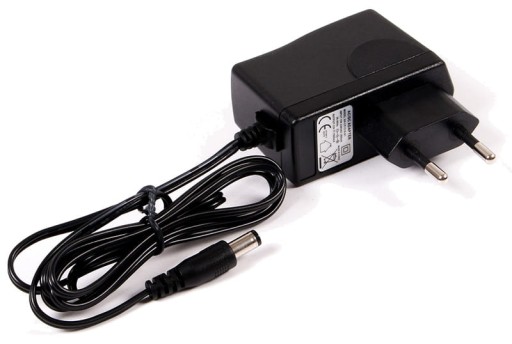

• Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.
• Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania: lokalizacji z dala od wpływu warunków atmosferycznych zabezpieczenia przed dostępem dla osób postronnych odpowiedniej wentylacji.

Dane techniczne:

• Zakres częstotliwości : 88 - 2200 MHz
• Wzmocnienie SAT : 4 dB
• Wzmocnienie TER  : 4 dB
• Maksymalny poziom wyjściowy SAT : 92 dBuV
• Maksymalny poziom wyjściowy TER : 86 dBuV
• Impedancja wejść/wyjść : 75 Ohm
• Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
• Zasilanie z sieci: 230V AC 50Hz
• Temperatura pracy : 0...+55 C
• Wymiary : 205 x 140 x 45 mm
