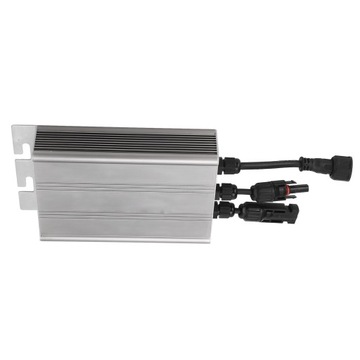

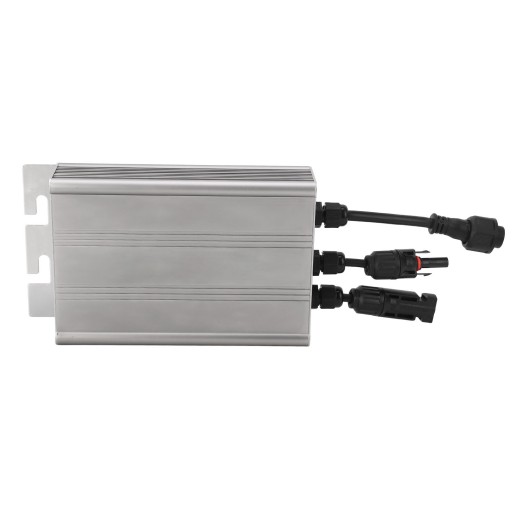

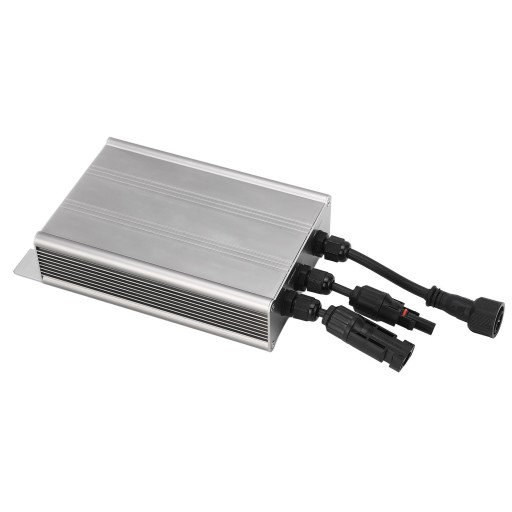

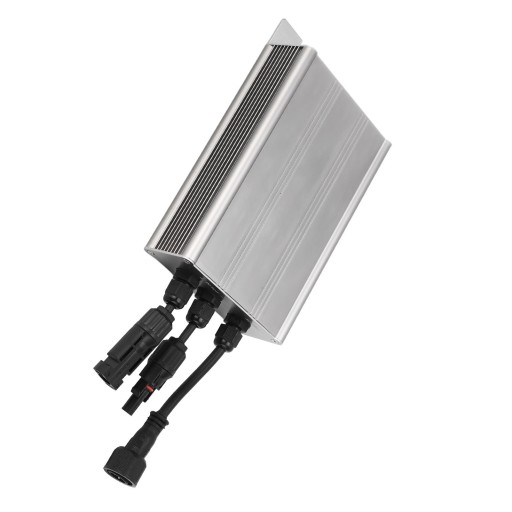

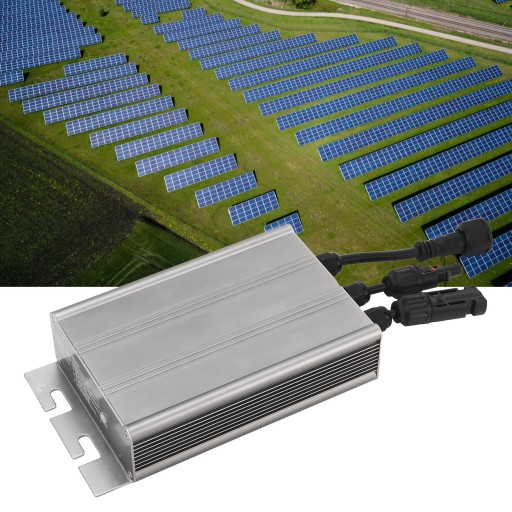

AC230V Микроинвертор для солнечной сети MPPT Stop

Funkcja:

1. GŁÓWNE ZASTOSOWANIE: Falownik podłączony do mikrosieci to kompaktowa jednostka, która może bezpośrednio przetwarzać prąd stały na prąd przemienny, zasilać urządzenia elektryczne lub biurowe oraz łączyć się z publiczną siecią energetyczną. Wyjście AC mikroinwertera jest zsynchronizowane iw fazie z publiczną siecią energetyczną.

2. ZASADA DZIAŁANIA: Mikroinwerter fotowoltaiczny to urządzenie, które przetwarza prąd stały panelu słonecznego na prąd przemienny. Niewielkie rozmiary i pojemność, powszechnie stosowane w małych systemach fotowoltaicznych.

3. PREMIUM WSPÓŁCZYNNIK KONWERSJI: Falownik podłączony do sieci charakteryzuje się najwyższą wydajnością konwersji, z maksymalną wydajnością konwersji wynoszącą 93%, co poprawia efektywność użytkowania.

4. ŁATWY W OBSŁUDZE: Inwerter sieciowy musi być podłączony do sieci energetycznej, aby był używany, dzięki czemu jest prosty i wygodny w użyciu.

5. MATERIAŁ ZE STOPU ALUMINIUM: Mikrofalownik jest wykonany ze stopu aluminium, który jest wytrzymały i trwały i może być używany przez długi czas.

Specyfikacja:

• Typ artykułu: mikroinwerter sieciowy
• Materiał: stop aluminium
• Zakres napięcia roboczego MPPT: 18-50 V
• Napięcie początkowe: 20-50 V
• Zakres częstotliwości wyjściowej:
• 50 Hz: od 47 do 53 Hz
• 60 Hz: od 57 do 63 Hz
• Liczba połączeń na ciąg obwodów: 12 (jedna faza przy 230 V AC)
• Wydajność wyjściowa:
• Moc śledzenia MPPT: 0,99
• Maksymalna wydajność wyjściowa: 93%
• Całkowity współczynnik zniekształceń harmonicznych: THD poniżej 5%
• Wygląd i cechy techniczne:
• Zakres temperatur pracy: -20 ℃ do 65 ℃
• Zakres temperatury przechowywania: -40 ℃ do 75 ℃
• Rozmiar produktu (długość x szerokość x wysokość): ok. 186 x 110 x 45 mm / 7,32 x 4,33 x 1,77 cala
• Stopień wodoodporności: IP65
• Metoda rozpraszania ciepła: Samochłodzenie
• Tryb przenoszenia mocy: Odwrotna transmisja, użycie priorytetu obciążenia
• Kompatybilność elektromagnetyczna: EN50081.part1 EN50082.Part1. CSA STD. C22.2 nr 107.1
• Zakłócenia w sieci elektroenergetycznej: EN61000 3 2 przepisy bezpieczeństwa EN62109.ULSTD.1741
• Kontrola sieci energetycznej: DIN VDE 0126IEEE STD.1547.1547.1 i 1547. A
• Parametr wyjściowy: 230VAC
• Zakres napięcia wyjściowego: 180-280VAC

Jak używać:

• Kroki instalacji:

1. Podłącz mikroinwerter do szafy. A. Zaznacz pozycję mikroinwertera na stojaku względem puszki przyłączeniowej modułu fotowoltaicznego lub innych przeszkód. Zainstaluj mikroinwerter w każdym miejscu, korzystając ze sprzętu zalecanego przez dostawcę szafy modułowej.

• 2. Podłącz kabel AC mikro inwertera i podłącz jeden po drugim do przewodów magistrali AC (L brązowy, N niebieski, G zielony i żółty). Proszę nie przekraczać maksymalnego prądu kabla magistrali prądu przemiennego.

3. Podłącz mikroinwerter do modułu fotowoltaicznego, nie przekraczaj maksymalnego napięcia wejściowego inwertera VOC na panelu fotowoltaicznym.

• 4. Zainstaluj puszkę przyłączeniową obwodu gałęzi AC i podłącz przewody kabla magistrali AC. Podłącz skrzynkę przyłączeniową obwodu prądu przemiennego do punktu połączenia sieci publicznej.

5. Dokładnie sprawdź wszystkie mikroinwertery, złącza i kable pod kątem poprawności i dobrego połączenia.

• 6. Otwórz wyłącznik prądu przemiennego na każdym obwodzie odgałęzienia prądu przemiennego mikroinwertera.
• 7. Włącz główny wyłącznik prądu przemiennego w publicznej sieci energetycznej. Twój system zacznie generować elektryczność po 30 sekundach zwłoki ze względów bezpieczeństwa.

Lista pakietów:

• 1 x falownik
• 1 kabel zasilający
• 1 x instrukcje
• 2 x śruba montażowa
• 6 x Podkładka
• 2 x nakrętka
