Шаблон для врезных петель

Szablon umożliwia frezowanie otworów pod zawiasy wpuszczane - drzwiowe lub stołowe

Szablon zbudowany w formie bazy z wymiennymi insertami. Dzięki temu po wymianie insertu można frezować różne otwory pod dany zawias, lub frezować otwory pod różne typy zawiasów.

Szablon standardowo dostępny z zestawem insertów do jednego z zawiasów z listy:

1. Anselmi Istar 505 (AN140 3D)
2. Anselmi AN160 3D
3. BAKA protect 4010 3D
4. BAKA protect 4010 3D FD
5. Kubikina K6100
6. Kubica K6700
7. Otlav Invisacta 230
8. Otlav Invisacta 300 3D
9. Polsoft Estetic 80
10. Polsoft Estetic 100
11. Polsoft W978
12. Poettker 4883
13. Poettker 4887
14. Poettker 4888
15. Tectus TE340 3D
16. Tectus TE540 3D
17. Tectus TE640 3D
18. Tectus TE680 3D FD

Przy zamówieniu proszę podać numer insertu który ma zostać wykonany. Jeśli nie jest dostępny inserto do Twojego zamka wpisz jego typ a najlepiej link w informacjach do zamówienia.

Uwaga 1: Do użycia z frezem 14mm i tulejką 30mm. Inserty mogą być wykonane pod inny zestaw narzędzi.

W taki przypadku proszę dopisać średnicę roboczą frezu i tulejki kopiującej w informacjach do przedającego .

Film pokazujący użycie szablonu znajduje się tutaj: https://youtu.be/wl9qjgwjyn8

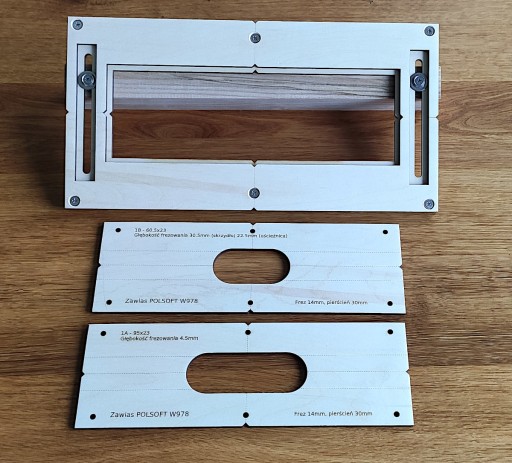

Zestaw insertów

- każdy z oznaczoną osią symetrii otworu i krawędzią obrabianego materiału,

- głębokością frezowania,

- średnicą frezu i pierścienia kopiującego z którym powinien być użyty.

Otwory w odbojniku z metalową mufą pod gwint M5. Zapewnia to wysoką trwałość i możliwość wielokrotnego skręcania połączenia.

W zestawie

- Baza o wymiarach 200x260mm, sklejka 12mm

- Inserty - 2 szt (w zależności od typu zawiasu) o wymiarach 300x100mm, sklejka 6mm

- odbojnik z litego jesionu z mufami M5 w otworach

Sklejka 12mm
