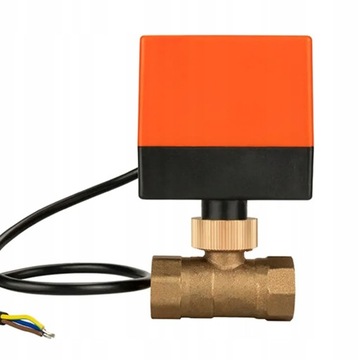

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ШАРОВОЙ КЛАПАН 1 ДЮЙМ, ДВИГАТЕЛЬ 220 В

Cechy:

• Zawór kulowy jest wyposażony w silnik elektryczny, obraca się i zatrzymuje w lewo lub w prawo w pozycji krańcowej.
• Po osiągnięciu pozycji krańcowej nie płynie prąd. Zawór jest otwarty lub zamknięty przez odpowiedni kabel fazowy, który napędza siłownik do odpowiedniej pozycji krańcowej.
• Zawory strefowe z siłownikiem stosuje się w połączeniu z elementami sterującymi „otwórz-zamknij” w ciepłej wodzie, wodzie pitnej, ogrzewaniu i instalacjach klimatyzacji.

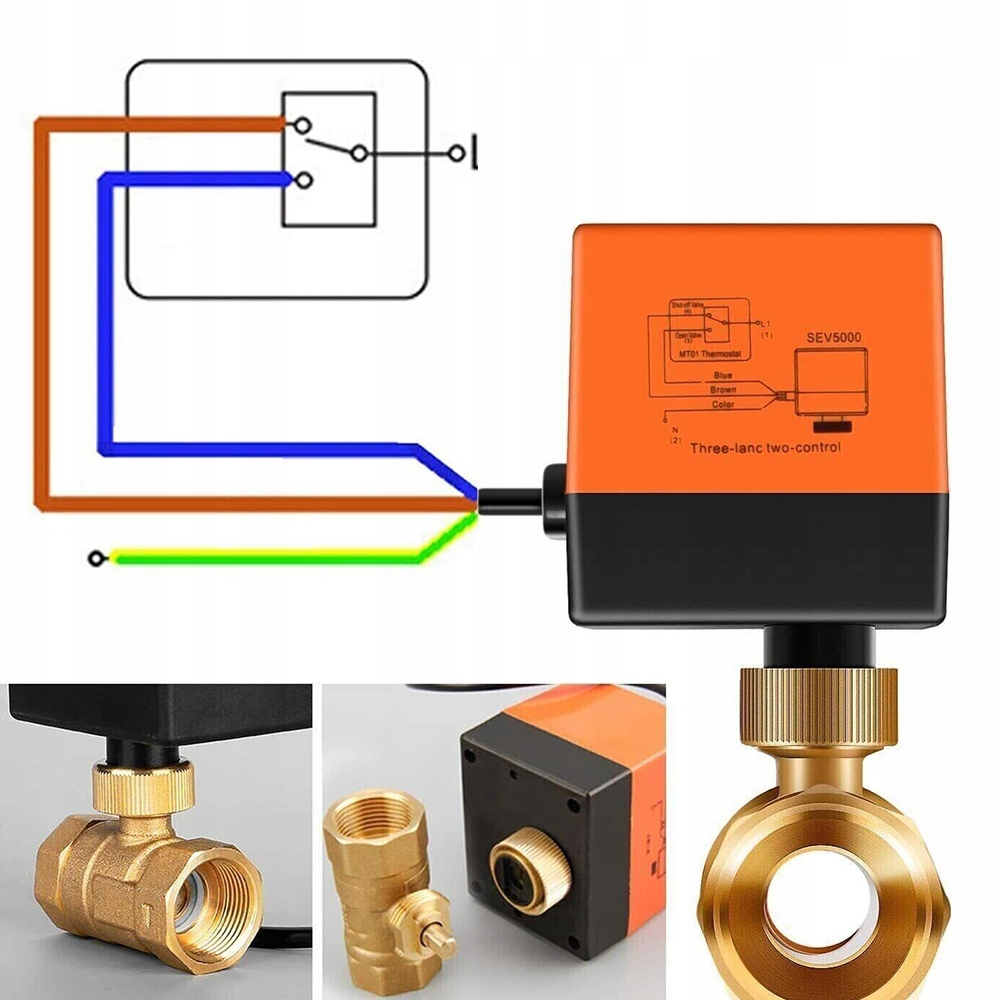

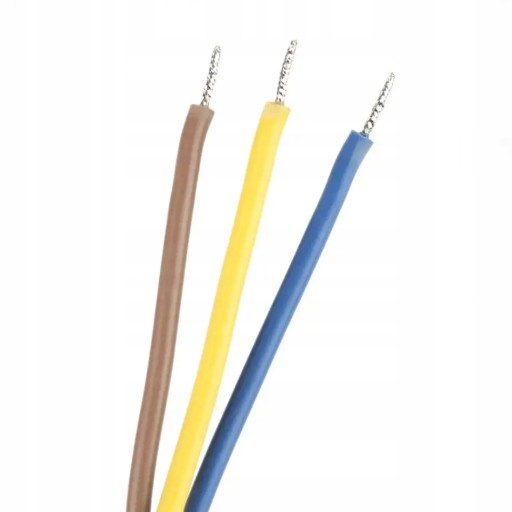

Przyłącza elektrycznych zaworów kulowych：

• Przewód dwukolorowy - Przewód zerowy
• Przewód ogniowy - przewód brązowy - przewód zaworu odcinającego
• Przewód ogniowy - przewód niebieski - przewód zaworu otwartego
• jednoczesne podłączenie przewodów dwukolorowego i brązowego - zawór wyłączony.
• jednoczesne podłączenie przewodów dwukolorowego i niebieskiego - zawór otwarty.
• Akcja przełączania trwa około 15 sekund, wbudowany wyłącznik krańcowy jest całkowicie otwarty, a akcja zamykania jest zakończona automatycznym wewnętrznym odcięciem zasilania, pozycja wyłącznika nie zmienia się po wyłączeniu zasilania zaworu.

Ostrożnie：

Siłownik nie jest wodoodporny, nie należy wchodzić do wody!

Instalacja:

• Zamontuj korpus zaworu na odpowiedniej linii, podłącz napęd i dokręć nakrętkę do napędu.
• Kierunek przepływu wody musi odpowiadać kierunkowi strzałki na korpusie zaworu.
• Dwa lub więcej zaworów elektrycznych nie może być włączanych równolegle. Jeśli wymagany jest obwód równoległy, musi być izolowany przez przekaźnik.
• Napęd zamontować po zamontowaniu korpusu zaworu i wykonaniu próby ciśnieniowej rury.
• Sterownika nie można owinąć materiałem izolacyjnym, gdyż wpłynie to na odprowadzanie ciepła.

Parametry

Specyfikacja: DN25 dwukierunkowy

Napięcie: AC220V

Materiał:mosiądz plastik

Zastosowanie: Centralna klima wentylatorowa klimatyzacji, licznik ciepła, urządzenia oszczędzające wodę, urządzenia do wody pitnej itp.

Stosowana temperatura: -10°C≤T≤120°C

Nominalne ciśnienie: 1.6Mpa

Lista opakowań

DN25 dwukierunkowy elektryczny zawór kulowy*1
