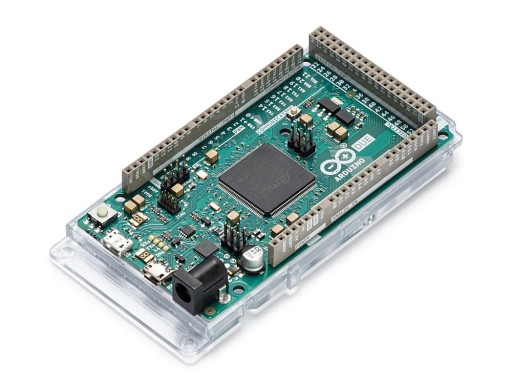

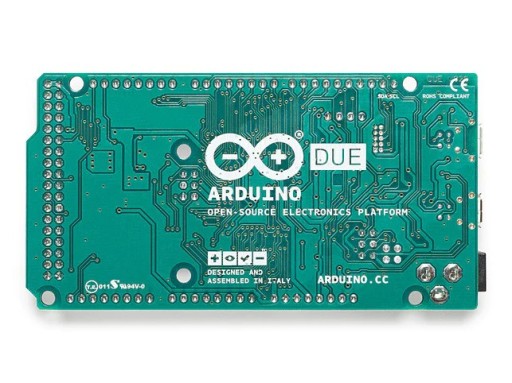

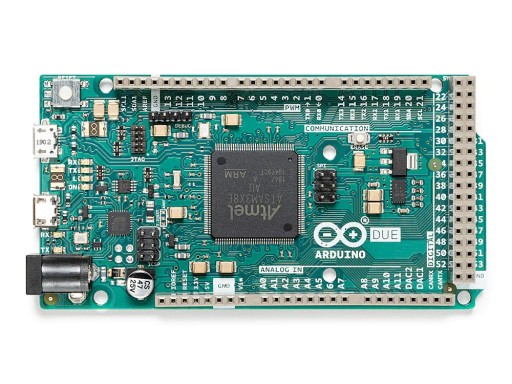

Ардуино ДЮЭ — A000062

Arduino DUE - A000062

Opis

Arduino Due rozszerza możliwości Arduino dzięki użyciu mikrokontrolera 32-bitowego Atmel SAM3X8E z rdzeniem ARM Cortex-M3. Użytkownik ma do dyspozycji 54 cyfrowe linie I/O, z których 12 może pełnić funkcję wyjścia PWM, 12 12-bitowych wejść analogowych, 4 interfejsy UART, w przetworniki cyfrowo-analogowe. Mikrokontroler taktowany jest zegarem 84 MHz. Płytka wyposażona jest w 2 gniazda USB, gniazdo zasilania, złącze programowania ISCP oraz JTAG, przycisk RESET. Linie I/O tolerują napięcia do 3.3 V, dołączenie linii 5 V może uszkodzić mikrokontroler.

Złącze micro-USB może pełnić funkcję USB host, drugie złącze USB (B) służy do programowania/debugowania.

Właściwości

• Mikrokontroler AT91SAM3X8E
• Częstotliwość pracy: do 84 MHz
• SRAM: 96 kB (64 + 32 kB)
• Cyfrowe linie I/O: 54 (12 może pracować jako wyjścia PWM)
• Wejścia analogowe: 12
• Wyjścia analogowe: 2 (DAC)
• Poziom logiczny: 3,3 V
• Zalecane napięcie zasilania: 7-12 V
• Dopuszczalne napięcie zasilania: 6-20 V

Do pobrania

• Schemat elektroniczny
• Rozmieszczenie pinów
• Szczegółowy opis (ang.)
• Biblioteki
