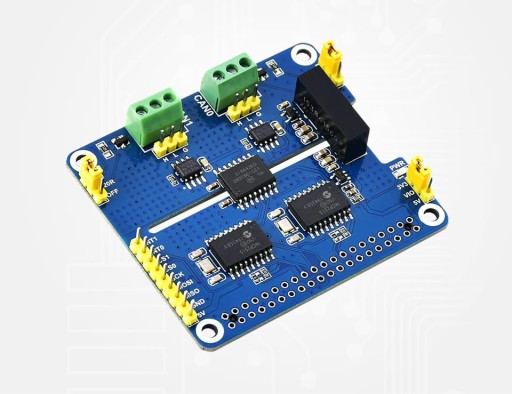

2-Kanałowe Izolowane Rozszerzenie Magistrali CAN dla Raspberry Pi

To rozszerzenie zostało specjalnie zaprojektowane dla użytkowników Raspberry Pi, którzy potrzebują stabilnej i bezpiecznej dwukanałowej komunikacji po magistrali CAN. Dzięki zastosowaniu układów MCP2515 i SN65HVD230 oraz izolacji sygnałów cyfrowych, ten moduł kieruje się wysoką jakością i wydajnością.

Właściwości modułu:

• 2-kanałowa komunikacja CAN zapewnia optymalne warunki dla transmisji danych
• Izolacja zasilania zapewnia stabilizację izolowanego napięcia, eliminując potrzebę dodatkowego zasilania interfejsu
• Izolacja sygnałów cyfrowych zapewnia większą bezpieczeństwo, stabilność i odporność na zakłócenia
• Zainstalowane diody TVS zapewniają ochronę przed wyładowaniami elektrostatycznymi oraz przepięciami
• Wbudowane rezystory terminujące 120Ω dostosowują się do różnych ustawień
• Dodatkowe złącze SPI umożliwia współpracę z innymi systemami

Specyfikacja:

• Kontroler CAN MCP2515
• Transceiver CAN SN65HVD230
• Izolator cyfrowy SI8642ED
• Układ zasilania RT9193-33
• Moduł izolacji zasilania B0505LS-1W
• Diody TVS SM24CANB
• Standardowe złącze GPIO Raspberry Pi 40PIN
• Złącze magistrali CAN
• Złącze interfejsu SPI do zastosowania z innymi modułami mikroprocesorów
• Wybór rezystorów terminujących 120Ω
• Wybór poziomu napięć sygnałów cyfrowych 3.3V/5V
• Sygnalizacja zasilania
• Kontroler magistrali CAN MCP2515
• Napięcie zasilania: 5V
• Transceiver magistrali CAN SN65HVD230
• Poziomy napięć sygnałów cyfrowych: 3.3V/5V
• Magistrala sterująca SPI
• Wymiary: 65 × 56.5 (mm)

Dzięki funkcjonalności i niezawodności tego 2-kanałowego izolowanego rozszerzenia magistrali CAN dla Raspberry Pi, będziesz mógł skutecznie rozwijać swoje projekty i aplikacje oparte na Raspberry Pi.
