1k/230Vac Zdalne sterowanie Włącznik sterownik 2 piloty 1 kanał przekaźnik

STER-MAX 1K/230Vac  - zdalne sterowanie 1-przekaźnikowe z 2 pilotami 2kl.

Instrukcja w .pdf jest do pobrania poniżej - na dole aucji.

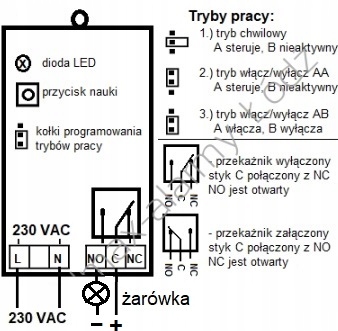

UWAGA !! Bardzo ważne !!  Ze sterownika nie wychodzi żadne napięcie. Na wyjściu sterownika jest przekaźnik. By sterować jakimś urządzeniem należy najpierw doprowadzić napięcie do styku C - wtedy dopiero po załączeniu przekaźnika - napięcie pojawi się na styku NO. Sterownik należy podłączyć dokładnie tak, jak jest to pokazane na schemacie.

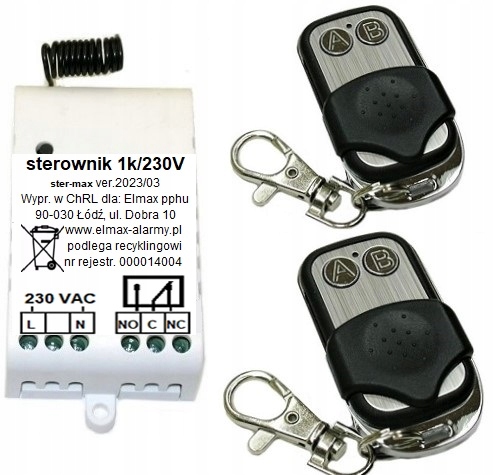

Zawartość tej aukcji:

1. centralka 1K/230Vac w obudowie,

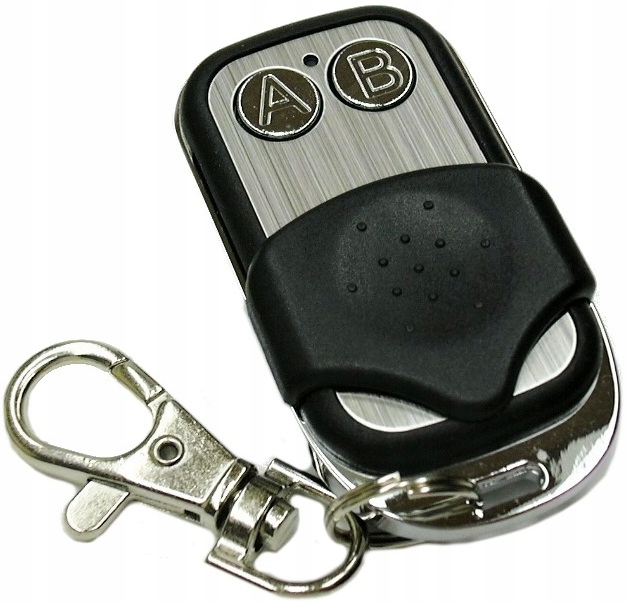

2. dwa zaprogramowane piloty 2-przyciskowe z bateriami w obudowie z klapką - 2kl.

Sterownik może pracować w jednym z trzech trybów (tryby programujemy zworką w centralce przy wyłączonym zasilaniu):

1. ** monostabilny - chwilowy (ustawiony fabrycznie) - naciśnięcie przycisku A na pilocie powoduje załączenie przekaźnika na czas trzymania przycisku. Przycisk B nie jest aktywny.
2. bistabilny AA - włącz/wyłącz - naciśnięcie przycisku A na pilocie powoduje załączenie przekaźnika. Kolejne naciśnięcie przycisku A powoduje wyłączenie przekaźnika. Przycisk B nie jest aktywny.
3. bistabilny AB - włącz/wyłącz  - naciśnięcie przycisku A na pilocie powoduje załączenie przekaźnika, kolejne naciśnięcie przycisku A -brak reakcji. Naciśnięcie przycisku B wyłącza przekaźnik.

Specyfikacja techniczna:

• Zasilanie 220-240 VAC
• wymiary centralki: 42 mm. x 71 mm. x 22 mm.
• Zasięg pilota : do 50 m.
• wymiary pilota: 30 mm. x 55 mm. x 14 mm.
• Obciążalność przekaźnika: 5A.
• Do sterownika można zaprogramować 29 pilotów (programując trzydziestego – pierwszy wypada).

UWAGA: gdy chcemy uzyskać sterowanie 230V - nie musimy doprowadzać 230V do styku C przekaźnika. Płytka jest dostosowana do zrobienia zworki między stykami L i C. Po zrobieniu zworki (zlutowaniu ścieżek w sterowniku) - po załączeniu przekaźnika  - napięcie 230V pojawi się na styku NO.
