Интегральная схема Yx8018 и солнечная лампа DŁ Сделай САМ!

Cena za 1 szt układu  YX8018 + 1 szt dławika potrzebnego do zbudowania lampki we własnym zakresie.

Do wymiany w twojej lampce jeśli jest  uszkodzony , ale także można zbudować własną lampkę solarną lub oświetlenie solarne włączające się automatycznie po zmroku. Da to dużo satysfakcji i przyjemności . Można też wciągnąć w taką inspirację dziecko , wnuczka , itp.

Wystarczy ten scalak z tej aukcji YX8018 , bateria słoneczna dająca około 2V .....5V  , akumulatorek 1,2V  ( 1,5 po naładowaniu ) - może być nowy AA lub AAA lub inny , ale może być też stary np z pakietu od elektronarzędzi , itp.Ważne żeby był to akum. 1,2 V .Taki stary przy poborze prądu przez silnik już jest za słaby i bezużyteczny np do naszej np. wkrętarki , ale w naszej własnoręcznie zrobionej lampce podziała jeszcze kilka lat.

Do tego dławik około 1000uH ( 1mH) lub podobny - ja daję 102K czyli 1mH  i dowolna dioda Led 1,7...1,9V lub nawet kilka diod Led połączonych równolegle .

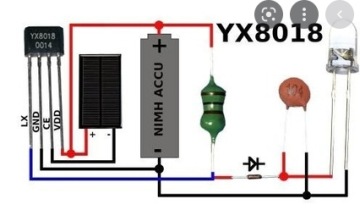

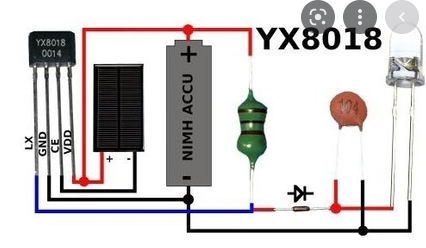

Wiadomo , że jeśli dasz 1 szt Led , lampka będzie po naładowaniu świeciła dłużej , al jak dasz kilka Led to krócej  - w zależności od nasłonecznienia ( ładowania ) danego dnia i od stanu tego akumulatorka zastosowanej baterii słonecznej ....itp  jak pisałem wyżej.  Układ schemat zamieszczam przykładowy schemat aplikacyjne z netu dla scalaka YX8018 - lepszy nie jest potrzebny.

Schemat banalnie prosty - dziecko polutuje.

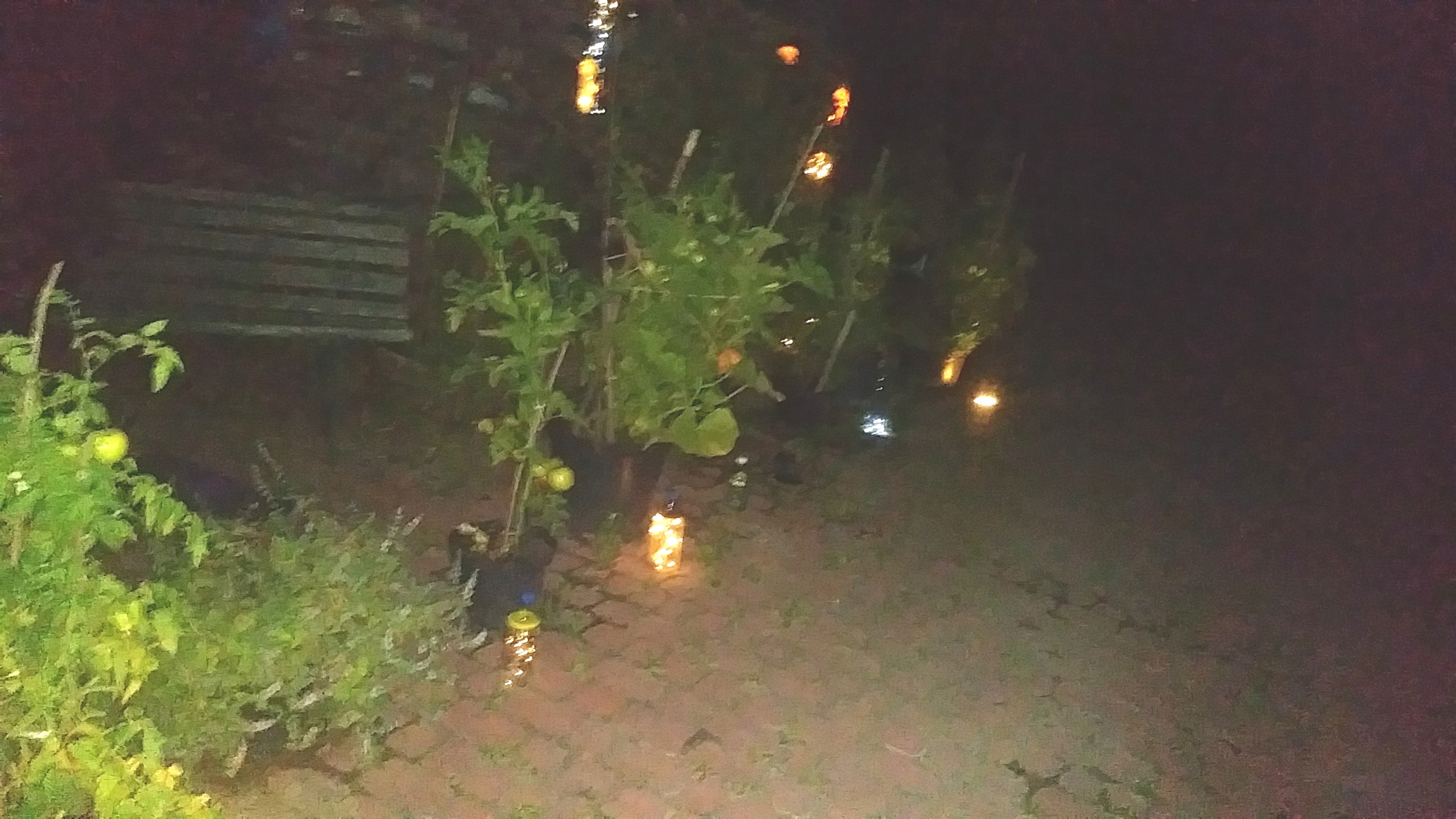

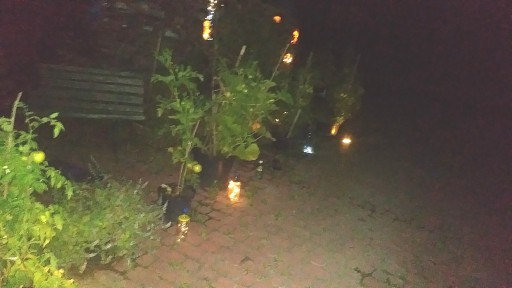

Od razu po poprawnym polutowaniu jak oświetlisz baterię słoneczną to Ledy NIE Świecą - ładuje się akumulatorek , a jak przysłonisz ręką baterię słoneczną zaczynają świecić Ledy. Czyli praca dzień ładuje akumulatorek ,  a noc - świeci Led z akumulatorka .

Odpowiednie "małe" baterie słoneczne na 2V lub kilka po 0,5V do połączenia -  kupisz na innych moich aukcjach.

Najlepsze do tego są 2-4 V - towe.

Przykładowa mała 1V bateria  jest tu:

Nr a.   12623416784

Po połączeniu szeregowym takiej baterii daje 2V  - i o to nam chodzi.To już wystarcza do ładowania jak jest słońce akumulatorka NiMh lub Nicd  o napięciu nominalnym 1,2V.

Baterie są podłużne więc całość możesz zmontować w jakiejś butelce plastykowej , słoiku , itp. Osłoni to naszą lampkę przed deszczem i wilgocią. Do tego można włożyć coś co odbija światło - szklane kulki , celafon od kwiatów , itp. Jak pisałem wyżej wszystko zależy od inwencji twórczej konstruktora . Mi pomysłów nie brakuje....
