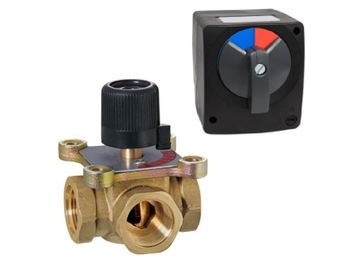

ТРЕХХОДОВОЙ КЛАПАН, 3-ХОДОВОЙ 1" + ПРИВОД ED ST10

ZAWÓR MIESZAJĄCY TRÓJDROŻNY 1" + SIŁOWNIK AUTOMATYCZNY

ELODRIVE ST10 10nM 140sek.

Opis i charakterystyka:

Zawory regulacyjne Sanitline , przeznaczone są do montowania w instalacjach centralnego ogrzewania.

Służą one głównie do podmieszania w odpowiedniej proporcji gorącej wody z kotła, z chłodną wodą z powrotu.

Zawory regulacyjne mogą znaleźć także zastosowanie jako zawory rozdzielające, gdy wymagany jest rozdział strumienia wody.

W pełni automatyczną pracę zaworu zapewniamy dzięki zastosowaniu siłownika.

Dane techniczne:

• Temperatura pracy max 110 °C
• Ciśnienie pracy max 10 bar
• Stężenie glikolu max 50%
• Materiał korpusu mosiądz
• Gwinty przyłączeniowe  GW 1"
• Współczynnik Kvs [m3/h] : 12
• Wymagany moment napędowy ≤5 Nm
• Kąt obrotu 90°

Siłownik automatyczny

ELODRIVE ST10 230V

Zastosowanie do zaworów mieszających trójdrogowych i czterodrogowych

o średnicy 3/4", 1", 5/4", 6/4", 2"

Do zastosowania w zaworach Sanitline , Nordic, Valvex, Womix, Harz itp.

• Napięcie zasilania: 230 V, +/- 15V, 50/60 Hz,
• Pobór mocy: 2,5 W
• Podłączenie: Przewód, 3 x 0,75mm2, Długość - 1,5m
• Moment obrotowy: 10 Nm (dla napięcia nominalnego)
• Kąt obrotu: 90 Stopni, nieregulowany
• Czas obrotu o kąt 90 St.: 140, sekund dla napięcia 230 V AC
• Poziom głośności: max. 35 dB (A)
• Klasa ochrony: II
• Stopień ochrony: IP 40
• Zakres temperatury pracy: 0 - 50 St. C
• Waga: 400 g

Cel stosowania

• W celu podniesienia temperatury medium powracającego do kotła, co zapobiega skraplaniu się pary na ściankach kotła, co z kolei mogłoby sprzyjać korozji wewnątrz kotła. Aby zjawisko takie nie występowało temperatura na kotle powinna być nie mniejsza niż 53-56°C. Instalacja zaworu pozwala zatem na wydłużenie żywotności kotła.
• W celu poprawy jakości regulacji zaworów z głowicami termostatycznymi przy grzejnikach

  i jednocześnie wyrównania obciążenia cieplnego wszystkich odbiorników ciepła (grzejniki/ogrzewanie podłogowe).

• W celu skutecznej regulacji stałego przepływu ilościowego o wymaganej temperaturze.
• W celu uzyskania możliwości regulacji temperatury w danym odcinku ogrzewania.
• W celu ułatwienia montażu różnych sekcji ogrzewania z jednego rozdzielacza (gdy sekcje wymagają zasilania o różnych temperaturach).
• W celu uzyskania większego komfortu temperaturowego w pomieszczeniach (poprzez niwelowanie skoków temperatury).
