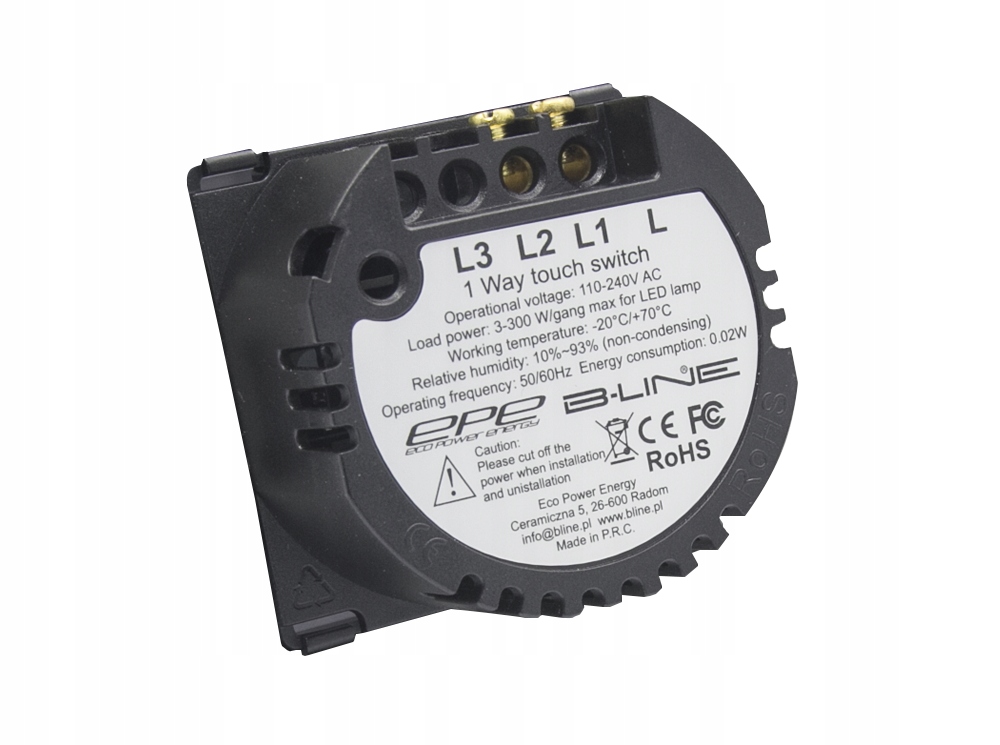

Сенсорный переключатель B-line PRS MODULE 1G

Włącznik dotykowy B-LINE pojedynczy moduł

Włącznik dotykowy pojedynczy Seria B-Line

Seria Prestige

OPIS

Efektowny włącznik jednoobwodowy dotykowy z podświetleniem LED, moduł do systemów ramkowych

Włącznik dotykowy to niebanalne rozwiązanie do nowoczesnych wnętrz mieszkań, domów a także hoteli. Włącznik montowany jest w standardowej puszcze o średnicy 60 mm. Do każdego włącznika dodajemy LED ADAPTER GRATIS! (używa się go gdy występuje żarzenie się diod w żarówkach, za małe obciążenie obwodu i nie można włączyć żarówki lub gdy włącznik samoczynnie włącza żarówkę)

Dane Techniczne

• Napięcie: 110-240V AC
• Częstotliwość: 50/60 Hz
• Tolerancja spadku / wzrostu mocy: -15% - +10%
• Moc obciążenia: 3-100W / przycisk
• Wilgotność względna: 10%-93% (nie skondensowana)
• Pobór energii: 0,02W
• Wytrzymałość: 100 000 cylki
• Materiał: szklany panel / tworzywo sztuczne
• Ilość przycisków: 1
• Klasa szczelności: IP45
• Klasa energetyczna: A+++

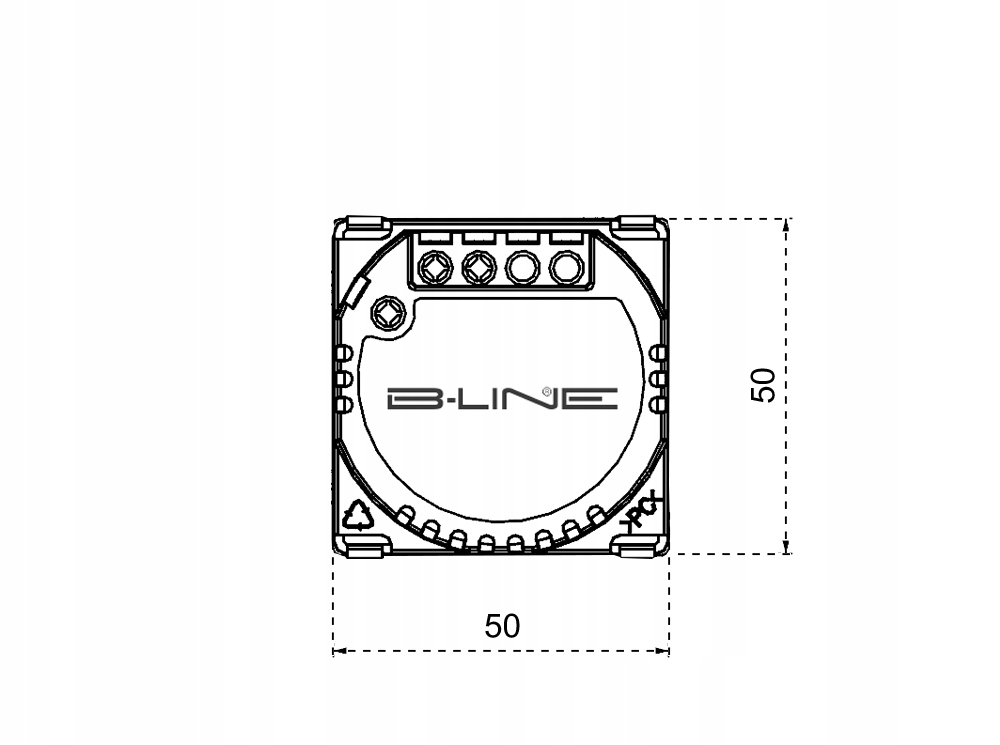

• Wymiary: 86x86x35
• Waga netto: 124 g
• Certyfikaty: CE ROHS EMC

LED ADAPTER

Do każdego włącznika dodajemy LED adapter gratis.  Jeżeli jest jeden obwód dodajemy jeden LED adapter. Analogicznie do większej ilości obwodów.

Sposób podłączenia LED ADAPTERA znajduję się w dołączonej do włącznika instrukcji obsługi. LED ADAPTER eliminuje żarzenie diod, samoczynne włączanie światła itp.

Zdjęcie ilustruje prawidłowe podłączenie LED Adaptera do jednego obwodu elektrycznego. W przypadku dwóch, trzech lub większej ilości obwodów podłączamy analogicznie.

Włącznik przeznaczony do puszki elektrycznej o średnicy 60mm

Puszka montażowa jest zdjęciem poglądowym i nie stanowi części sprzedawanego zestawu.

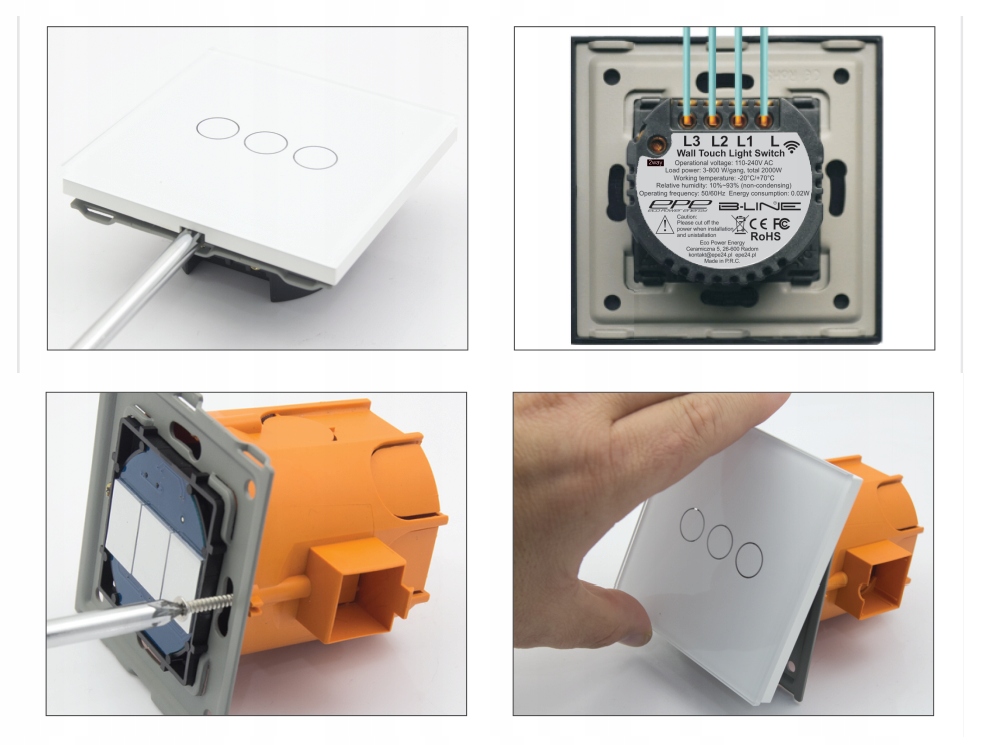

Instalacja włącznika

1. Zdejmij szklany panel za pomocą płaskiego wkrętaka (jeżeli włącznik jest z założonym panelem szklanym)

2. Przykręć metalową ramkę do puszki elektrycznej dołączonymi do zestawu wkrętami.

UWAGA: Napisy CE ROHS musza być skierowane w  stronę ściany.

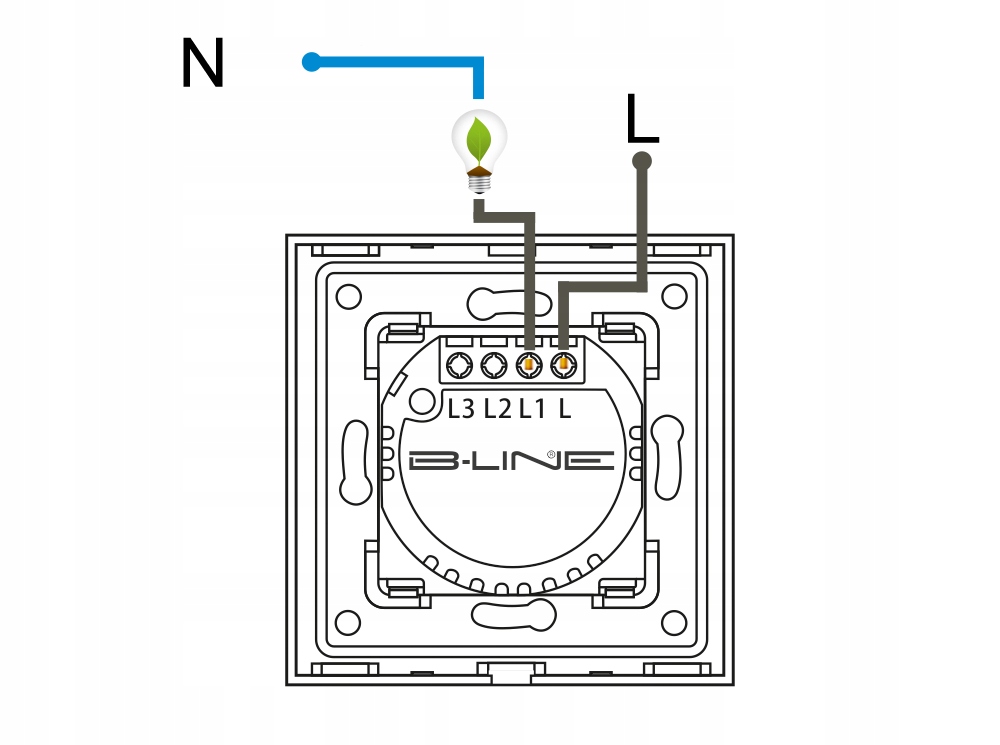

3. Podłącz przewody zgodnie ze schematem

4. Wciśnij włącznik do metalowej ramki z każdej z czterech stron do chwili usłyszenia kliknięcia.

5. Załóż szklany panel na włącznik oraz wciśnij do momentu usłyszenia kliknięcia

UWAGA. Jeżeli testowałeś włącznik bez panelu szklanego należy odłączyć go od zasilania na około 10 minut i założyć szklany panel a następnie podłączyć zasilanie. Inteligenty moduł dotykowy zapamiętuje odległość palca od dotyku w chwili pierwszego kontaktu.

Dotknij sensor dotyku, światło się włączy. Podświetlenie sensora kolor mocno niebieski

Ponowne dotknięcie sensora, światło się wyłączy. Podświetlenie sensora kolor słaby niebieski

Zalety naszego włącznika:

• Możliwość stosowania w wilgotnych pomieszczeniach. Stopień ochrony IP45
• Wysokiej jakości sensor dotyku.
• Najwyższej jakości ognioodporna obudowa z tworzywa sztucznego PC.
• Jeżeli uszkodzone jest źródło światła włącznik automatycznie przechodzi w stan uśpienia.
