PUW100 ВИНТОВОЕ ОСНОВАНИЕ СТОЙКИ 100 мм

PUW 100 PODSTAWA SŁUPA PRZYKRĘCANA WPUSZCANA 100x200x6mm

Podstawa słupa służąca do montowania w twardym podłożu. Teownik w dolnej części detalu zapewnia oparcie na nim belki, dzięki czemu konstrukcja jest solidna i zapewnia właściwą dylatację słupa od podłoża. Można je malować farbą dekoracyjną, dostosowaną do powierzchni cynkowanych.

Podstawy wykonane zostały z blachy stalowej ocynkowanej o grubości 6mm.

PARAMETRY:

• wysokość - 200mm
• szerokość - 100mm
• grubość blachy - 6mm
• materiał - S235 + cynk galwaniczny
• ochrona antykorozyjna - ocynk galwanczny
• ilość otworów - 6 otworów ø12,5mm

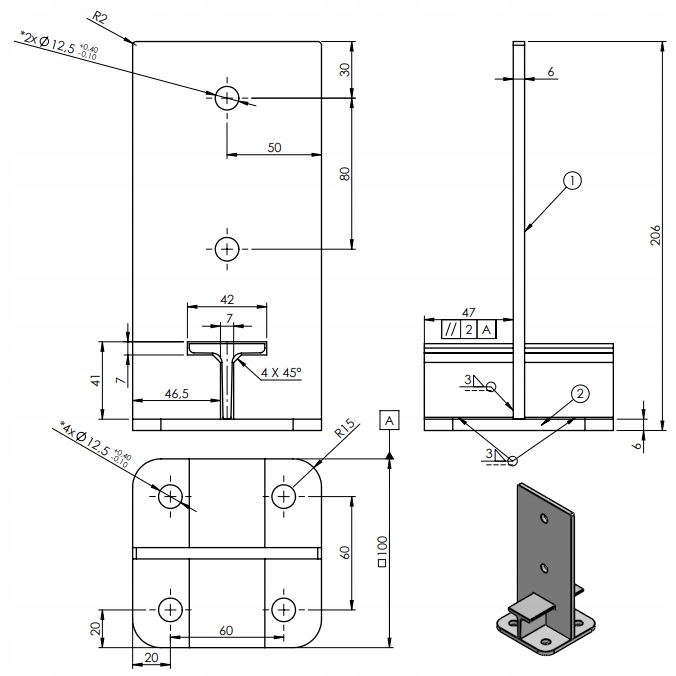

RYSUNEK TECHNICZNY:

MONTAŻ:

1. Wykonanie wycięcia w środku słupa pod podstawę wpuszczaną.

2. Wyznaczenie otworów pod zestaw montażowy do podstaw słupa.

3. Rozwiercenie otworów przelotowo.

4. Rozwiercenie otworów przelotowo.

5. Skręcenie całości nakrętkami przy pomocy pręta gwintowanego

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas łączniki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.
