Программатор процессоров AVR и ATmega USB ASP z/o

Programator AVR USBasp 3,3/5V USB jest szeregowym, uniwersalnym programatorem:

-  mikrokontrolerów z rodziny AVR (także nowszych rodzin  ATmega, ATiny)

- jak i procesorów MCS-51 posiadających interface szeregowy (AT89Sxxxx)

Programator jest nieco zmodyfikowaną/ulepszoną wersją popularnego programatora USBasp Thomas'a Fischl'a  z którym w/w programator jest kompatybilny.

Programator USBasp - jest programatorem typu ISP - służącym głównie do programowania mikrokontrolerów "w układzie" (ISP = In System Programmer).

Można nim jednak przy wykorzystaniu płyt uruchomieniowych czy adapterów do programowania (jak np. Epsilon STK  AVR&MCS-51 Programm Board czy modułów uruchomieniowych AVR/Atmega Development Board) bezpośrednio programować osobne układy.

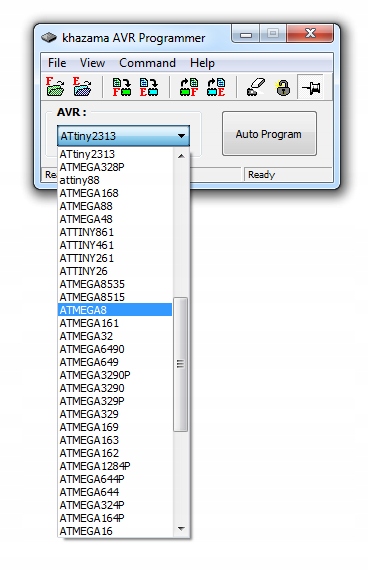

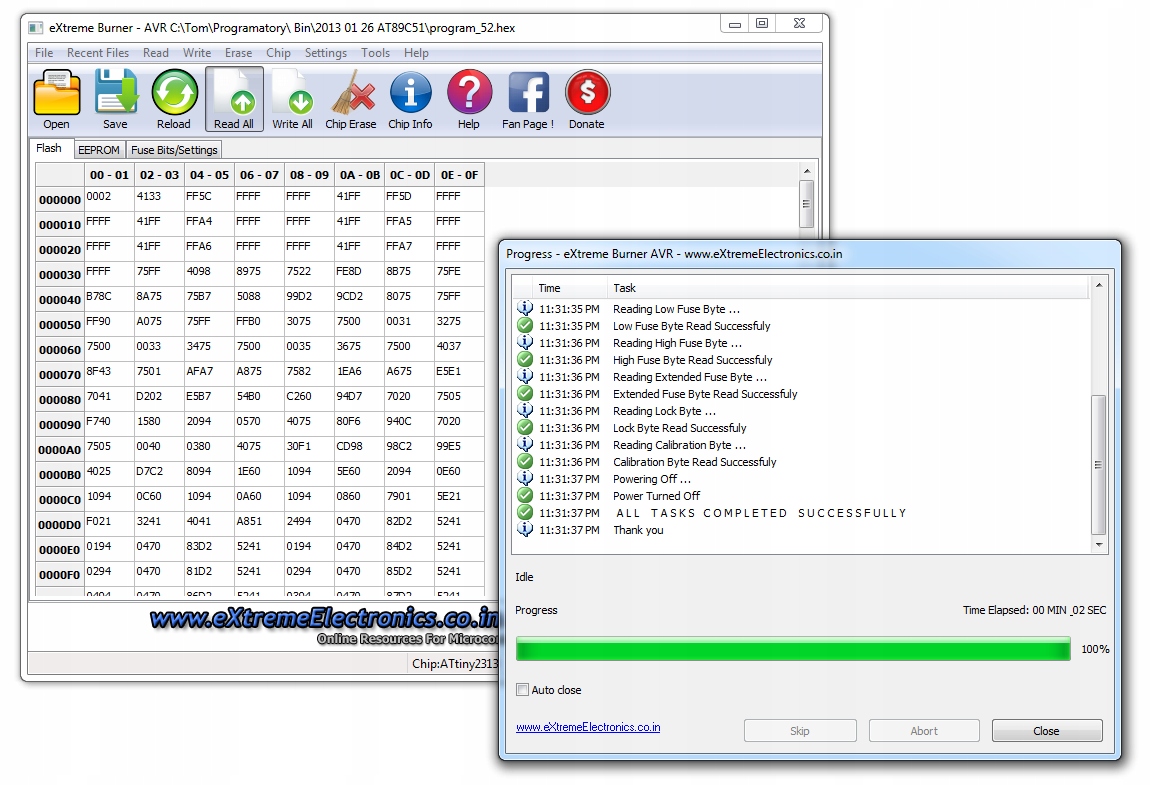

Zaletą powyższego programatora jest jego uniwersalność polegająca na współpracy z wieloma programami jak np AVR Dude (od wersji 5.2), Bascom AVR (od wersji 1.11.9.6) i nakładkami GUI jak Khazama AVR Programmer czy eXtreme Burner - AVR w różnych systemach operacyjnych jak  Linux, Mac OS X oraz Windows 32 i 64bit.

Programator USBasp komunikuje się z komputerem poprzez złącze USB i z tego portu jest również zasilany zatem nie wymaga dodatkowego zewnętrznego zasilania. Zastosowanie złącza USB typu A oraz niewielkie wymiary porównywalne z pendrive'm umożliwiają bezpośrednie umieszczenie programatora w gnieździe USB komputera.

Przedstawiona wersja programatora (w odróżnieniu do standardowych wersji) ma wbudowane zabezpieczenie przed przeciążeniem i zwarciem (>500mA) szybkim, polimerowym (nie wymaga wymiany) bezpiecznikiem - zabezpieczając dodatkowo płytę główną lub kontroler USB.

Zmodyfikowany firmware umożliwia automatyczną kontrolę prędkości - zapewniając kompromis pomiędzy stabilnością i prędkością programowania układu.

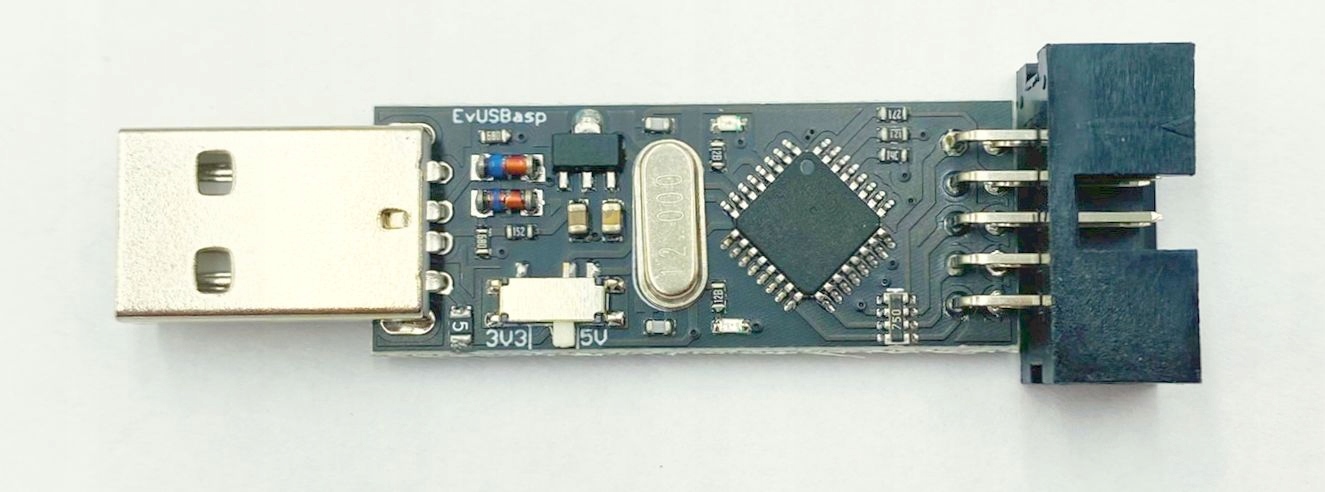

Złącze ISP programatora w postaci header'a IDC10 jest zgodne ze standardem Atmel STK.

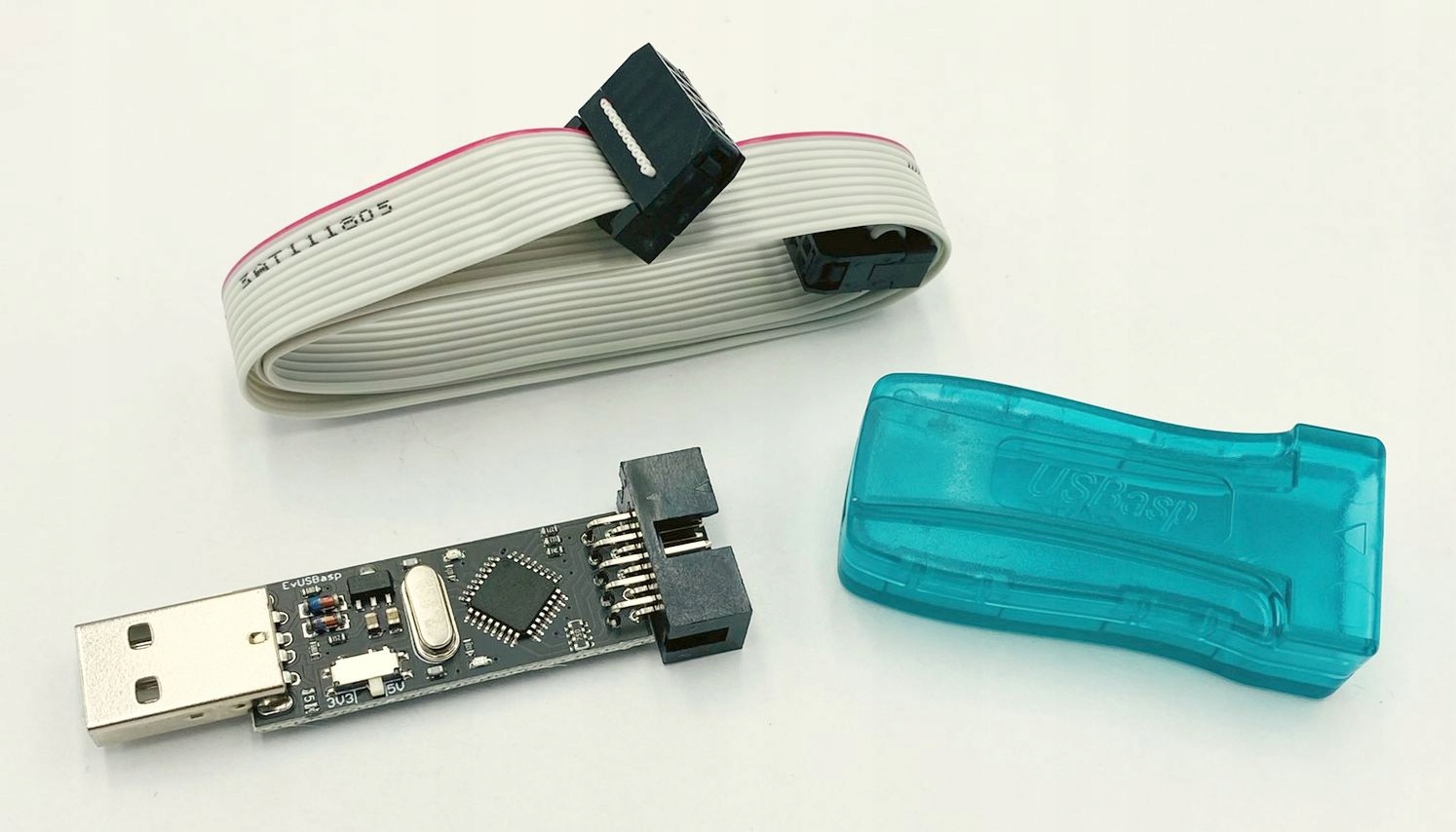

Do programatora dołączona jest taśma zakończona złączami  IDC.

Wyżłobienie w złączach programatora uniemożliwia odwrotne jej podłączenie.

Interface obsługuje  układy o napięciu zarówno 5V jak i 3,3V.

Lista obsługiwanych mikrokontrolerów obejmuje m.in układy:

AT89S51, AT89S52

AT86RF401, AT90CAN32, AT90CAN64, AT90CAN128,

AT90PWM2, AT90PWM2B, AT90PWM3, AT90PWM3B,

AT90PWM81, AT90PWM216, AT90PWM316, AT90S1200,

AT90S2313, AT90S2323, AT90S2343, AT90S4414, AT90S4433,

AT90S4434, AT90S8515, AT90S8535, AT90SCR100H, AT90USB82,

AT90USB162, AT90USB646, AT90USB647, AT90USB1286, AT90USB1287,

ATmega8, ATmega8A, ATmega8U2, ATmega8HVA, ATmega16, ATmega16A,

ATmega16HVA, ATmega16HVB, ATmega16M1, ATmega16U2, ATmega16U4,

ATmega32, ATmega32A, ATmega32C1, ATmega32HVB, ATmega32M1, ATmega32U2,

ATmega32U4,ATmega32U6,ATmega48,ATmega48P,ATmega48PA,ATmega64,ATmega64A,

ATmega64C1, ATmega64M1, ATmega88, ATmega88P, ATmega88PA, ATmega103, ATmega128,

ATmega128A,ATmega128RFA1,ATmega161,ATmega162,ATmega163,ATmega164P,ATmega164PA,

ATmega165, ATmega165P, ATmega168, ATmega168P, ATmega168PA, ATmega169, ATmega169P,

ATmega323,ATmega324,ATmega324PA,ATmega325,ATmega325P,ATmega328P,ATmega329,

ATmega329P, ATmega406, ATmega640, ATmega644, ATmega644P, ATmega644PA, ATmega645,

ATmega649, ATmega1280, ATmega1281, ATmega1284P, ATmega2560, ATmega2561, ATmega3250,

ATmega3250P,ATmega3290,ATmega3290P,ATmega6450,ATmega6490,ATmega8515,ATmega8535,

ATtiny10, ATtiny11, ATtiny12, ATtiny13, ATtiny13A, ATtiny15, ATtiny22, ATtiny24, ATtiny24A,

ATtiny25, ATtiny26, ATtiny28, ATtiny43U, ATtiny44, ATtiny44A, ATtiny45, ATtiny48, ATtiny84,

ATtiny85, ATtiny88, ATtiny167, ATtiny261, ATtiny261A, ATtiny461, ATtiny861, ATtiny861A, ATtiny2313, ATtiny2313A

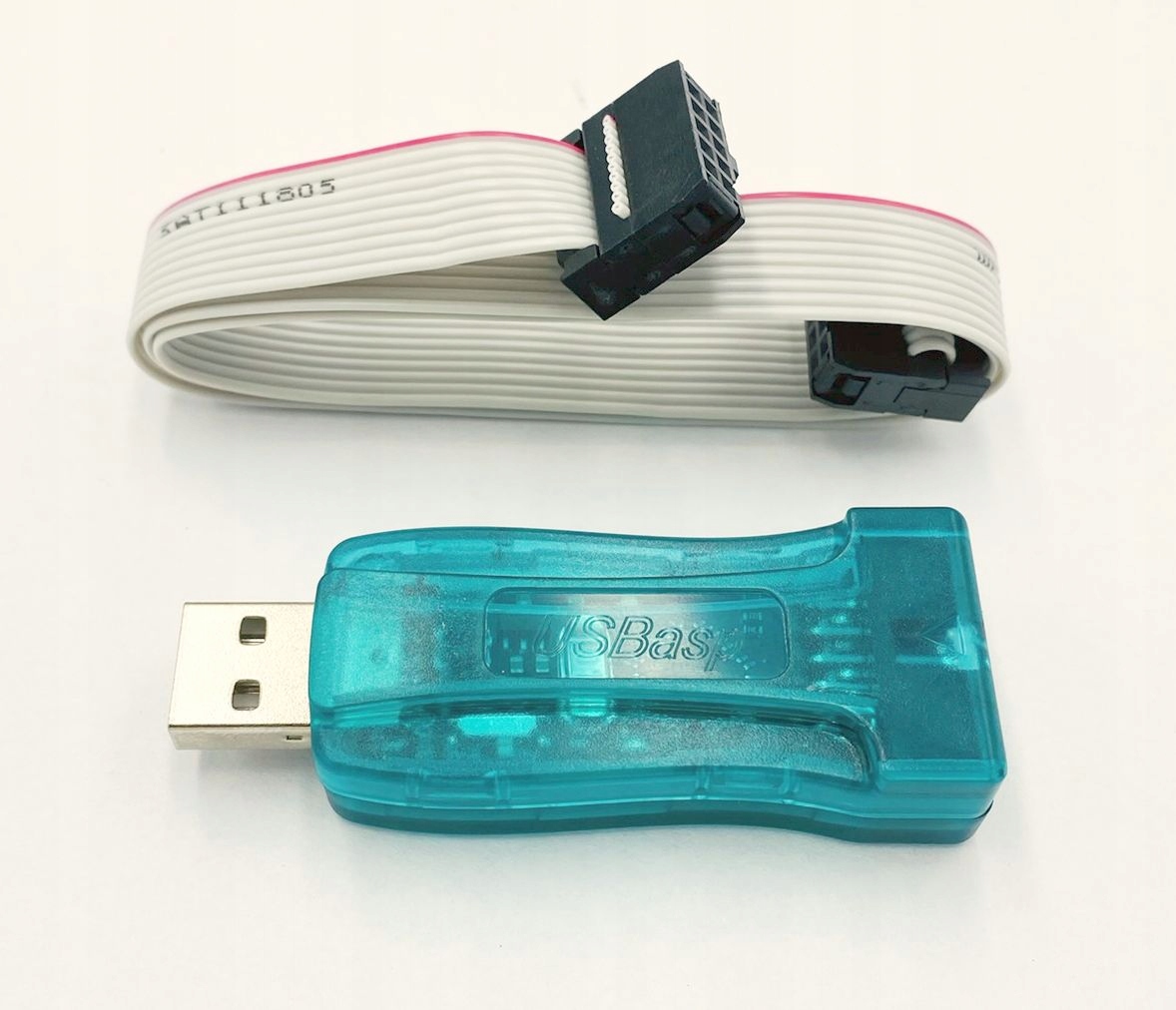

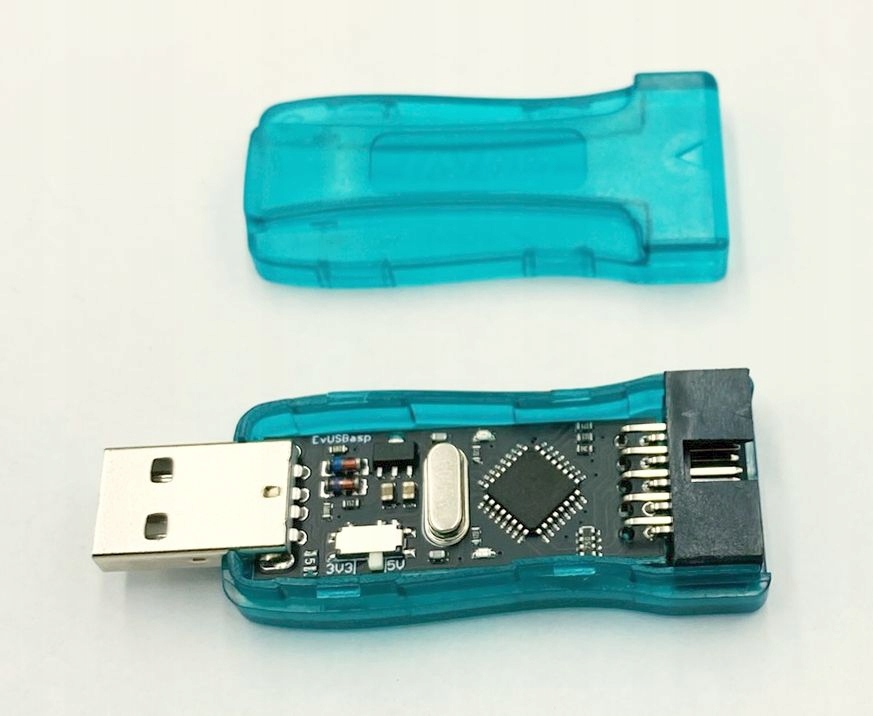

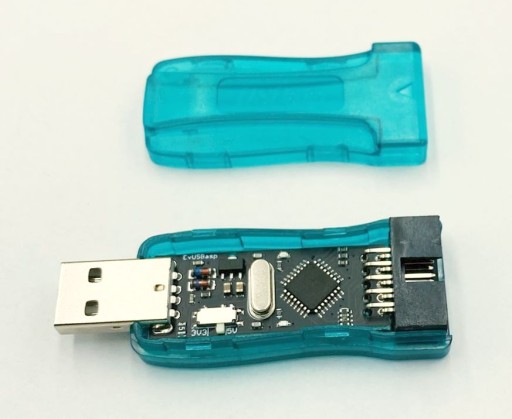

Powyższa wersja - z obudową zabezpieczająca przed  ew. zwarciami czy uszkodzeniami układu.
