Распределитель 3-х секционный 80L DZJ Badestnost

Rozdzielacz hydrauliczny 3-sekcyjny 80L s. dwustronna, s. z zatrzaskiem s. jednostronna DZJ Badestnost

Numer MIZAR: 75921

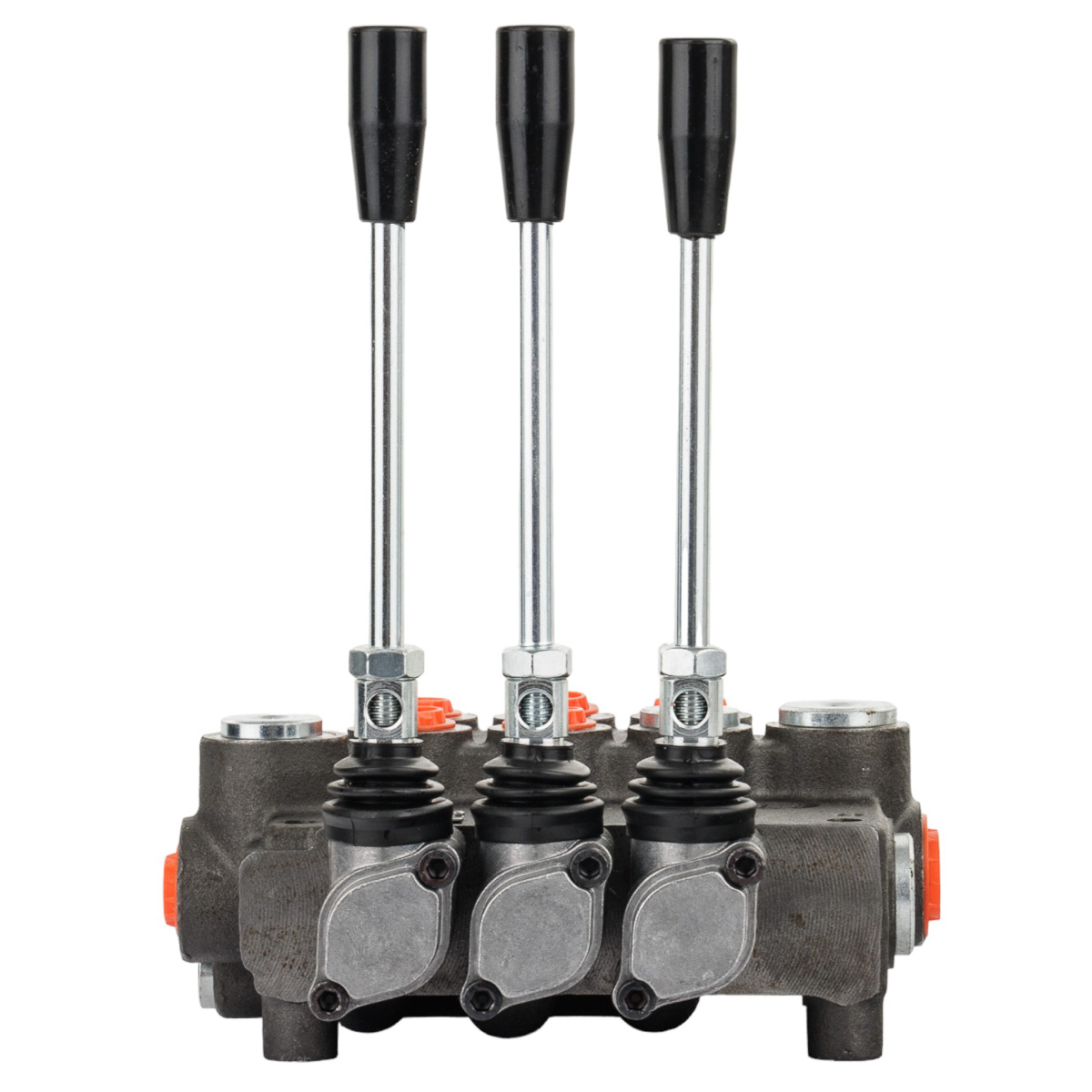

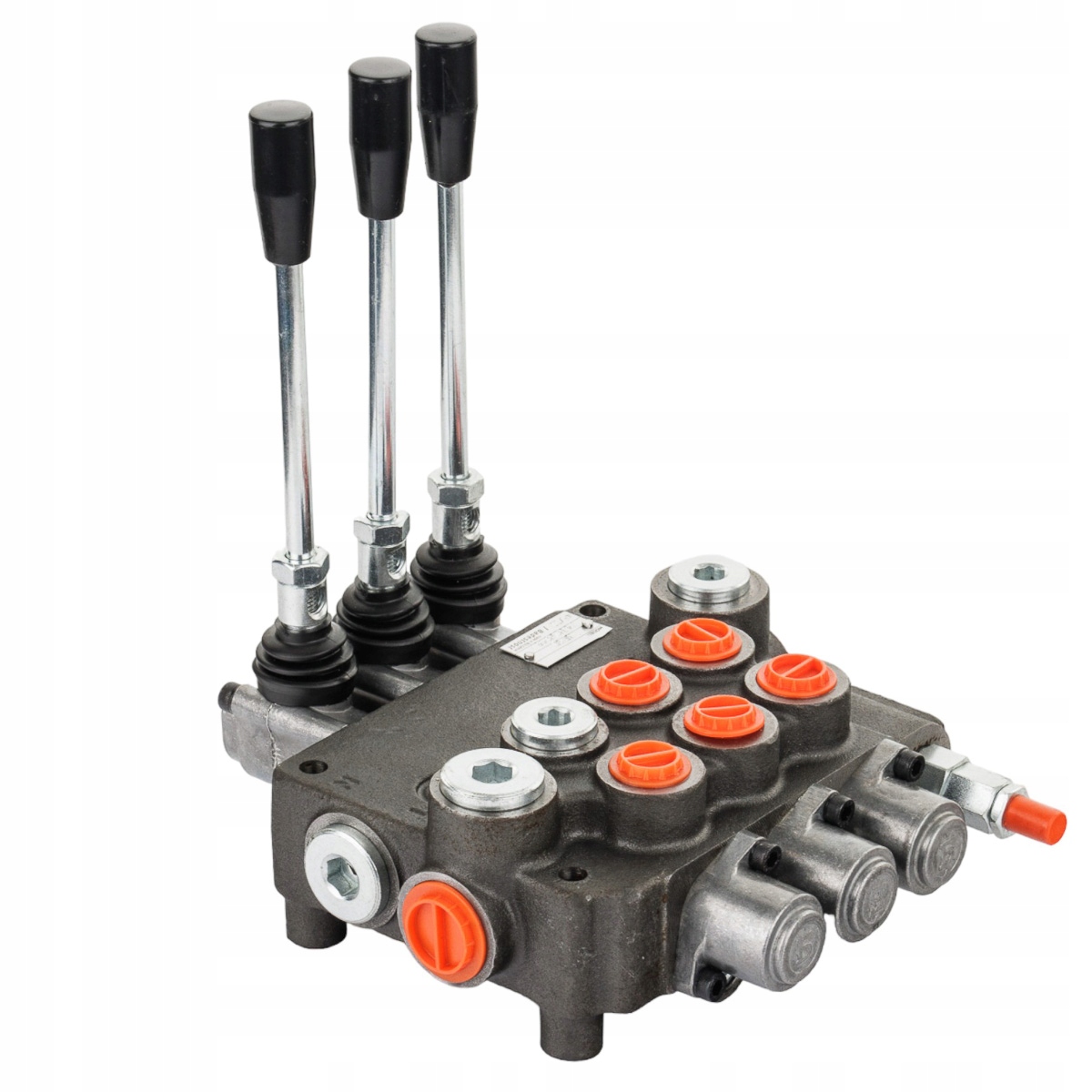

Rozdzielacz hydrauliczny 3-sekcyjny 1x sekcja dwustronna (D), 1x sekcja z zatrzaskiem (Z), 1x sekcja jednostronna (J) 80l Badestnost

Posiada szerokie zastosowanie w układach hydraulicznych maszyn takich jak: ciągniki rolnicze, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe, budowlane oraz komunalne. W przeciwieństwie do standardowego rozdzielacza, w tym rozwiązaniu siłownik jednostronny swobodnie opada (w pozycji opuszczania rozdzielacz nie blokuje strumienia oleju wracającego z siłownika). Sekcja z takim rozwiązaniem jest bardzo przydatna w ładowaczach czołowych TUR posiadających jednostronne siłowniki do podnoszenia głównej ramy.

Układ sekcji podawany w kolejności od strony zaworu bezpieczeństwa:

1 - sekcja dwustronnego działania (D)

2 - sekcja dwustronna z zatrzaskiem w każdej pozycji (Z)

3 - sekcja jednostronnego działania - "nurnikowa" (J)

D - zwykła (niemodyfikowana) - do sterowania siłownikiem dwustronnego działania

Z - zwykła z zatrzaskiem w każdej pozycji - umożliwia sterowanie silnikami hydraulicznymi lub siłownikami dwustronnego działania

J - jednostronna (zmodyfikowany suwak, wersja A) - przyłącze A fabrycznie zaślepione korkiem - taka konfiguracja umożliwia sterowanie siłownikiem jednostronnego działania (kiper, podnośnik TUZ itp.)

UWAGA! W przypadku zastosowania rozdzielacza z dźwignią zatrzaskową do sterowania siłownikiem, należy pamiętać, że po skończeniu cyklu dźwignia nie odskakuje automatycznie. Zadziała wówczas zawór przelewowy i pompa będzie obciążona do momentu ręcznego przestawienia dźwigni w pozycję neutralną.

Zapoznaj się ze szczegółowym opisem funcjonalności różnych rodzajów sekcji:

https://sklep.mizar.com.pl/zastosowanie-poszczegolnych-typow-sekcji-rozdzielaczy-uniwersalnych-n-147.html

Sterowanie:

Dźwignia trzypozycyjna: pierwsza i trzecia sekcja na sprężynie (sama wraca do pozycji neutralnej), druga z zatrzaskiem w każdej pozycji.

Pozycja 0 neutralna tłoczysko cylindra stoi — olej idzie na przelew.

Pozycja 1 robocza - tłoczysko cylindra wysuwa się lub silnik hydrauliczny pracuje.

Pozycja 2 robocza - tłoczysko cylindra chowa się lub silnik hydrauliczny pracuje w przeciwnym kierunku.

Informacje techniczne:

Producent: Badestnost

Sterowanie: joystick zamontowany na rozdzielaczuTemp. pracy w zakresie od -15°C do +80°C

Przepływ oleju 80L/ min.

Maksymalne ciśnienie na zasilaniu: 250 bar

Maksymalne ciśnienie na powrocie: 50 bar

Maksymalne ciśnienie na sekcjach: 300 bar

Zawór przelewowy ustawiony fabrycznie na 175 bar

Przyłącza:

Wyjścia z sekcji (A i B) - 1/2" BSP

Zasilanie (P*) - 1/2" BSP

Powrót (T*) - 3/4" BSP

Wyjście ciśnieniowe (N*) -3/4" BSP

* - oznaczenia wytłoczone na obudowie rozdzielacza służące identyfikacji przyłączy

Rozdzielacz został wyposażony w zawór zwrotny oraz zawór przelewowy, pełniący jednocześnie funkcję zaworu bezpieczeństwa.

Istnieje możliwość samodzielnej regulacji zaworu, jeden pełny obrót to zmiana ciśnienia o ok. 30 bar.

Dlaczego firma Badestnost?

Badestnost to bułgarskie przedsiębiorstwo działające nieprzerwanie od 1902 roku. Należy do pierwszych przedstawicieli prężnie rozwijającego się przemysłu w kraju znad Morza Czarnego. Od 1978 roku specjalizuje się w produkcji rozdzielaczy hydraulicznych. Wysoko wykwalifikowana kadra oraz wieloletnie doświadczenie są gwarancją wysokiej jakości i niezawodności wyrobów, które znajdują szerokie zastosowanie w rolnictwie, gdzie wymagana jest kontrola kierunku przepływu cieczy roboczej. Od 2015 roku firma jest członkiem amerykańskiego stowarzyszenia National Fluid Power Association, którego celem jest stały rozwój technologii fluidalnej przez ponad 300 producentów, dystrybutorów i dostawców systemów i komponentów hydrauliki z całego świata!
