Фотоэлектрический комплект 5000 Вт Инвертор 230 В Панели 2 520 Вт Аккумулятор 800 Ач 10 ​​кВтч

Gotowy do podłączenia zestaw fotowoltaiczny o mocy ciągłej 5000W / chwilowej 10000W wraz z magazynem energii 4x200ah AGM ( 10 kWh )

➡️ Instalacja ta potrafi w ciągu roku wygenerować i skumulować nawet 2520kWh które w pełni zużyjemy na własne potrzeby dzięki temu zestawowi offgridowemu

➡️ Proponowany zestaw umożliwia korzystanie z zasilania 230V o mocy całkowitej 5000W CIĄGŁEJ / 10000W CHWILOWEJ.

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora.

Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

MAGAZYN ZASTOSOWANY W ZESTAWIE MA POJEMNOŚĆ 9600Wh

Oznacza to że urządzenie pobierające 1000W jest w stanie działać na samych bateriach około 9h.

Panele fotowoltaiczne 7 x 360W o mocy łącznej 2520Wp przy pełnym słońcu są w stanie naładować go od 10% do 90% w zaledwie 4-5h.

Realnie od 6/7 rano do 9/10 magazyn zostanie uzupełniony a ty będziesz mógł się cieszyć prądem o mocy do 2520W prosto ze słońca !!!

➡️ ZALECAMY ABY ZESTAW PODŁĄCZANY BYŁ PRZEZ FACHOWCA LUB OSOBĘ ZNAJĄCĄ PODSTAWY ELEKTRONIKI

W zestawie otrzymujesz:

1. x7 Panel Solarny 360W Astro FULL BLACK MONO HALFCUT  ( 3240Wp )
2. Hybrydowa Przetwornica - AZO Inwerter solarny Off-Grid ESB 10kW-48
3. x4 Akumulator AGM 12V 200Ah ( MAGAZYN 9600Wh )
4. BALANSER AKUMULATORÓW AKU PROTECT 48V VOLT POLSKA
5. x3 Łącznik do akumulatorów 35mm2 30cm
6. Przewody masowe o przekroju 35mm2 i długości 1m ( + / - )
7. Przewody solarne 4mm2 do 1000V o długości 25m lub dłuższej zakończone złączami MC4.

Zestaw wytwarza czysty sinusoidalny sygnał wyjściowy, identyczny jak ten w sieci energetycznej.

Dzięki temu rozwiązaniu inwerter jest kompatybilny m.in. z: lodówkami, pompami CO, piecami, sprzętem AGD i RTV, oświetleniem, komputerami i wieloma innymi urządzeniami które nie pobierają więcej niż 5000W mocy ciągłej.

✅ 7x Panel fotowoltaiczny 360W Astro FULL BLACK MONO HALFCUT

Dane techniczne panela fotowoltaicznego:

• Maksymalna moc (Pmax): 360 Wp
• Napięcie mocy maksymalnej (Vmp): 33,24 V
• Natężenie mocy maksymalnej (Imp): 10,68 A
• Napięcie obwodu otwartego (Voc): 39,80 V
• Prąd zwarcia (Isc): 11,15 A
• Sprawność modułu: 19.2%
• Tolerancja mocy: 0~+5W
• Maksymalny prąd nominalny bezpiecznika: 20 A
• Liczba ogniw: 120 (6x20)
• Klasa II
• Wymiary panela: 176,5cm×104,8cm×3,5cm
• Waga: 19,5 kg
• Materiał ramy: anodowany stop aluminium
• Temperatura pracy: -40*C - +85*C
• Szyba: szkło hartowane antyrefleksyjne 3.2 mm
• Skrzynka przyłączeniowa: IP68, 3 diody
• Złącze MC4 x2 4mm2

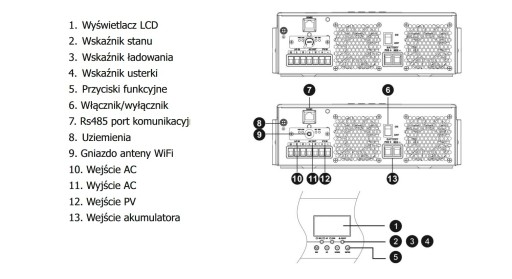

✅ Inwerter Hybrydowy AZO Inwerter solarny Off-Grid ESB 10kW-48 ( 5000W Ciągłej / 10000W Chwilowej )

W ZESTAWIE:

• Kabel komunikacyjny RS232
• Panel sterujący
• Instrukcja obsługi w języku polskim

PARAMETRY WEJŚCIOWE

• Nominalne napięcie wejściowe: 230 VAC
• Zakres napięcia wejściowego: 90-280 VAC
• Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)

PARAMETRY WYJŚCIOWE

• Napięcie wyjściowe 230 VAC
• Moc szczytowa 10000VA
• Moc ciągła: 5000W
• Sprawność: 93%
• Czas przełączenia: 15 ms
• Przebieg napięcia na wyjściu: Czysta Sinusoida
• Fazy czynne: 1

AKUMULATOR

• Napięcie akumulatora: 48 VDC
• Napięcie ładowania akumulatora: 54 VDC
• Zabezpieczenie przed przeładowaniem akumulatora: 63 VDC
• Maksymalny prąd ładowania z sieci: 60 A
• Ciągły prąd ładowania z sieci: 30 A

ŁADOWANIE

• Rodzaj ładowania: MPPT
• Maksymalna moc paneli PV: 5000W
• Zakres napięcia pracy MPPT: 120-450 VDC
• Maksymalne napięcie obwodu paneli PV: 500 VDC
• Maksymalny prąd ładowania z paneli PV: 80 A

WYMIARY WAGA

• Wymiary (dł. x sz. x wys.): 115 x 300 x 400 mm
• Waga: 10 kg
• Komunikacja: USB / RS232 / RS485 / Bluetooth / Dry-contact

WARUNKI PRACY

• Temperatura pracy: -10°C ~ +50°C
• Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
• Stopień ochrony (IP): IP21

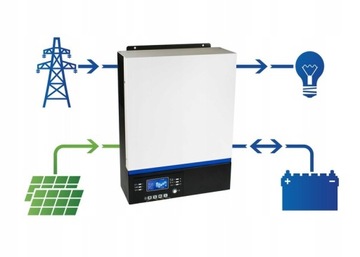

➡️ Schemat działania zestawu solarnego

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.

✅ Hybrydowy Inwerter solarny Off-Grid

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

Konfiguracja i sterowanie:

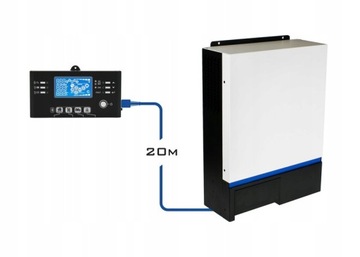

Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 25m od inwertera.

Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.

✅ Charakterystyka modelu ESB

Urządzenia z serii ESB łączą w sobie funkcje falownika, regulatora ładowania solarnego oraz ładowarki akumulatora, co pozwala na stworzenie bezprzerwowego systemu zasilania awaryjnego w jednym urządzeniu.

Przyjazny w obsłudze panel sterownia umożliwia dowolną konfigurację urządzenia. Tryb pracy z akumulatorem lub bez, daje możliwość ustawienia priorytetów zasilania, np. panele PV, akumulator lub sieć.

Inwerter musimy podpiąć albo pod sieć albo pod akumulatory, tak aby urządzenia miały zasilanie w momencie, gdy panele nie będą produkować energii (np. po zachodzie słońca). Oczywiście inwerter możemy podłączyć jednocześnie i do sieci i do akumulatorów.

System podłączenia może współpracować zarówno z siecią zasilającą, jak i generatorami prądotwórczymi.

✔️ Komunikacja za pośrednictwem aplikacji

Inwertery serii ESB zostały wyposażone w system komunikacji Bluetooth. Pozwalana on zarządzać inwerterem przy użyciu smartfona i darmowej aplikacji "WatchPower" dostępnej w sklepie Google Play.

Aplikacja pozwala zastąpić panel sterowania. Po jej zainstalowaniu można w łatwy sposób połączyć się z inwerterem. Odległość komunikacji wynosi około 6 ~ 7 metrów.

Pozostałe opcje komunikacji z urządzeniem:

• Połączenie za pomocą kabla RS-232 i zarządzanie inwerterem przy użyciu programu dostarczonego na płycie CD
• Bezpotencjałowe sterowanie przekaźnikowe 0/I
• BMS – wymaga dodatkowego osprzętu

CZAS ŁADOWANIA AKUMULATORÓW

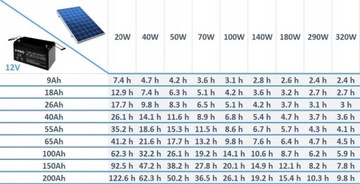

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

Baterie słoneczne 2520W bez problemu naładują akumulatory o pojemności 4x200 Ah w niecałe 5-6h od pełnego rozładowania w lato przy pełnym słońcu.

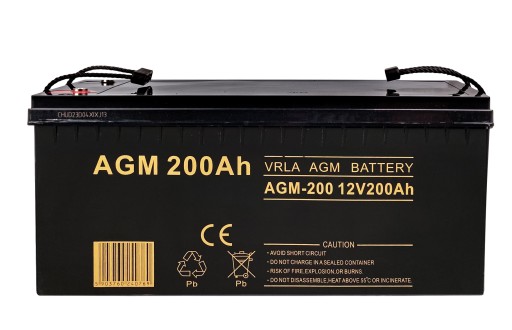

✅ x4 AKUMULATOR 200AH DO INSTALACJI FOTOWOLTAICZNEJ

Akumulatory bezobsługowe wykonane są w technologii AGM i przeznaczone do stosowania w systemach zasilania awaryjnego. Najlepiej sprawdzają się w układach ładowania buforowego.

• Budowa wewnętrzna oparta na separatorach wykonanych z włókna szklanego w których skupiony jest elektrolit
• Automatyczny system uszczelniania.
• Projektowana żywotność wynosi 3-5 lat dla 25°C.

Dlaczego warto korzystać z akumulatora AGM?

• Nie wymaga uzupełniania lub wymiany elektrolitu
• Praca w dowolnej pozycji
• Duża sprawność i wydajność
• Wysoka odporność na uszkodzenia mechaniczne i wysokie temperatury
• Bezpieczny w użytkowaniu (brak wycieku elektrolitu)

Dane techniczne

• Napięcie nominalne: 12V
• Pojemność nominalna: 200Ah
• Wymiary: 522mm x 238mm x 220mm
• Waga: 52kg +/- 3%
• Zalecana temp robocza: 25°C±3°C
• Maksymalny prąd ładowania: 50A
• Maksymalny prąd rozładowania: 1750A
• Napięcie ładowania buforowego (25°C): 13,5VDC-13,8VDC
• Napięcie ładowania cyklicznego (25°C): 14,4VDC-14,7VDC

Dzięki zastosowaniu technologii VRLA, podczas pracy akumulatora nie jest wymagana obsługa baterii np.: dolewania elektrolitu.

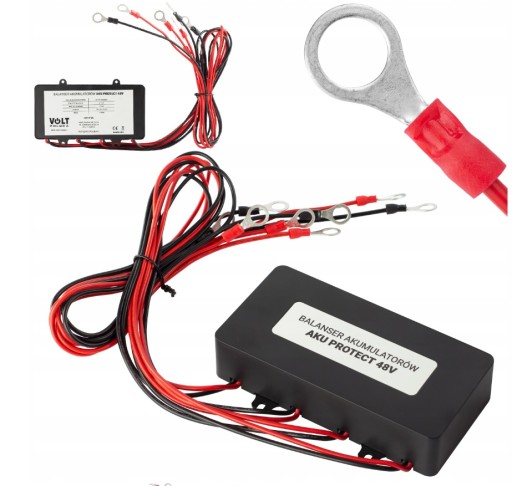

✅ BALANSER AKUMULATORÓW AKU PROTECT 48V

BALANSER AKU PROTECT 48V jest używany do akumulatorów, które są połączone szeregowo, aby utrzymać równe napięcie akumulatorów podczas ładowania i rozładowywania. Może być stosowany do akumulatorów AGM, żelowych.

Gdy akumulatory pracują w połączeniu szeregowym, napięcie poszczególnych akumulatorów może być różne, ze względu na różnicę składu chemicznego każdego ogniwa i temperatury. Jedno napięcie będzie wysokie, drugie niskie. Taka różnica napięć może spowodować utratę równowagi baterii, jedna bateria będzie przeciążona, druga nie wystarczająco naładowana. Ponadto, różnica napięcia zwiększa się w powtórnym procesie ładowania i rozładowania akumulatora, co w konsekwencji może spowodować przedwczesne uszkodzenie akumulatorów.

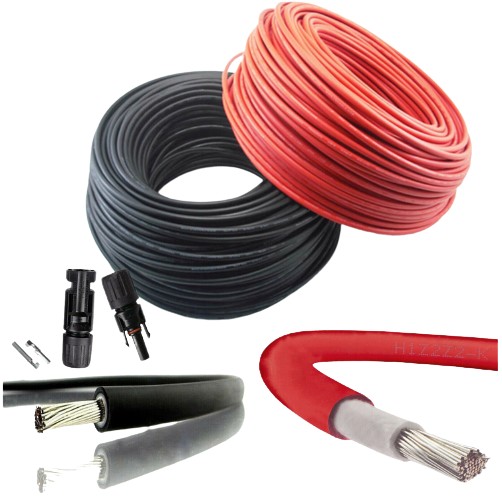

✔️ Przewód solarny 4 mm2 o długości 25m lub dłuższej

Przewód solarny 4 mm2 stosowany jest w instalacjach fotowoltaicznych do połączeń pomiędzy poszczególnymi panelami słonecznymi zakończony z jednej strony złączami mc4

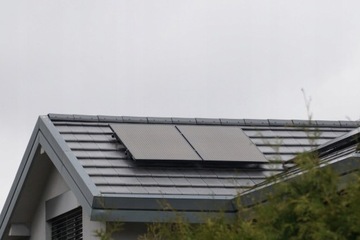

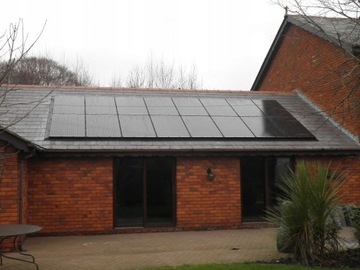

Przykładowe zdjęcia z montażu w/w paneli.

Instalacja off-grid nie wymaga zgłoszenia i akceptacji zakładu energetycznego

Po stronie Klienta jest jedynie kwestia montażu modułów PV na dachu lub gruncie.
