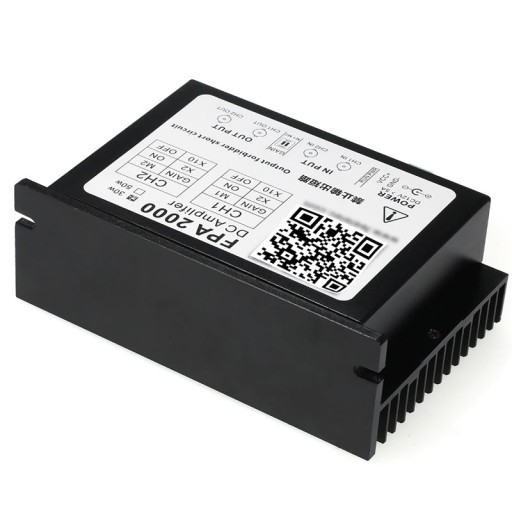

FPA2000 2-канальный усилитель мощности генератора мощностью 30 Вт

FPA2000 30W dwukanałowy wzmacniacz mocy do generatorów funkcyjnych

Szukasz generator funkcyjny z wyjściem mocy? Oferowany wzmacniacz mocy FPA2000 pozwala na rozszerzenie możliwości praktycznie każdego generatora funkcyjnego o 2 wyjścia mocy. Typowa impedancja wyjściowa generatorów funkcyjnych wynosi 50Ω. Stosując oferowany wzmacniacz FPA2000 jako bufor pośredniczący zwiększamy moc wyjściową i możemy podłączyć obciążenia o impedancji nawet 4Ω. Wzmacniacz FPA2000 Feeltech końcówka mocy przeznaczona dla generatorów funkcyjnych np. DDS. Korzystając z generatora nierzadko mamy potrzebę symulowania danego elementu wykonawczego, który potrzebuje większego prądu niż może popłynąć z wyjścia generatora funkcyjnego. Moduł ten wzmacnia sygnał z wyjścia generatora i dodatkowo zabezpiecza i chroni generator przed przeciążeniem (spaleniem obwodów wyjściowych generatora).

Dane techniczne:

• wzmacniacz mocy dla generatorów funkcyjnych DDS
• model: FPA2000 30W
• napięcie zasilania: 12Vdc
• złącza :

  ▶ gniazdo zasilania DC - JACK

  ▶ INPUT CH1 i CH2 - gniazdo BNC wejściowe

  ▶ OUTPUT CH1 i CH2- gniazdo BNC wyjściowe

• zakres częstotliwości (pasmo przenoszenia): 0 - 100kHz

  dla sygnału sinusoidalnego

• wzmocnienie sygnału o wysokiej precyzji i niskim zniekształceniu
• zakres napięcia wyjściowego:

  tryb dwukanałowy

  ▶ maksymalnie 50Vpp (± 25 V) bez obciążenia

  ▶ maksymalnie 100Vpp (± 50 V) bez obciążenia dwukanałowy różnicowy tryb wyjściowy

• zakres napięcia wejściowego (max):

  ▶ 0 - 25Vpp - wzmocnienie x2

  ▶ 0 - 5 Vpp - wzmocnienie x10

• maksymalny prąd wyjściowy: 1000mA = 1A
• maksymalna moc wyjściowa:

• oba kanały są wykorzystywane  jednocześnie, a każdy kanał ma maksymalną moc wyjściową 30W

  ▶ wykorzystywany tylko 1 kanał wyjściowy, maksymalna moc wyjściowa może osiągnąć do 40W

• regulowane wzmocnienie: x2 lub x10
• metoda regulacji wzmocnienia: Przełączanie regulacji przełącznika
• impedancja wejściowa: ≥10 kΩ
• impedancja wyjściowa: ＜ 2Ω
• szybkość narostu napięcia: ≥10V / us
• wartość obciążenia bezpiecznego użytkowania: ≥4Ω
• metalowa obudowa - naturalne rozpraszanie ciepła
• wymiary: 150 x 97 x 52 mm
• waga opakowania: 1100 g

Przykładowe zastosowania:

• przystosowanie generatora do większych obciążeń mocy i prądu
• generator funkcyjny z wyjściem mocy
• bufor chroniący wyjście generatora funkcyjnego

Prezentacja produktu w formie video: https://youtu.be/y6RG2UoDeSs

Zestaw zawiera:

• wzmacniacz mocy dla generatorów funkcyjnych FPA2000-30W
• przewód BNC-BNC x2szt.
• przewód BNC-krokodyl x2szt.
• zasilacz sieciowy 12Vdc
