Индикатор напряжения и уровня звука KA2284

5-cio LEDOWY wskaźnik poziomu dźwięku audio, analizator widma - może być stosowany do pomiaru napięcia w akumulatorach.

Zbudowany na specjalistycznym, dedykowanym układzie KA2284 firmy Samsung.

Cały moduł oferujemy jako zmontowany, uruchomiony i gotowy do zaaplikowania w dowolnej konstrukcji własnej, lub wykorzystywania jako miernik stanu baterii, wskaźnik poziomu naładowania akumulatorów, itp.

Wszechstronne zastosowanie urządzenia jest możliwe dzięki zastosowaniu przez producenta zarówno oryginalnego, dedykowanego układu scalonego stanowiącego bazę całego modułu, jak też dzięki umieszczeniu na płycie potencjometru umożliwiającego dopasowanie (kalibrację) miernika do konkretnego zakresu napięcia tak aby nie uszkodzić przyrządu, oraz w pełni go wykorzystać.

Można go zastosować do kontroli stanu akumulatora w samochodzie w którym akumulator jest już zużyty i zachodzi obawa o  jego sprawność rozruchową. Można również po uprzednim skalibrowaniu do pomiaru odpowiednich napięć wykorzystać urządzenie do pomiarów kontrolnych ogniw akumulatorowych odzyskanych ze starych pakietów laptopowych czy też baterii starych telefonów. Możliwości zastosowania jest mnóstwo.

Jest to układ przeznaczony do pomiarów potencjału napięciowego i wyrażania go w postaci ilości świecących się diod LED. Ilość świecących się diod z pięciu zastosowanych w układzie informuje użytkownika o stanie naładowania akumulatora a w przypadku zastosowania modułu w akustyce spełnia zadanie wskaźnika wysterowania. W zależności od wysokości potencjału (napięcia) dostarczonego do zacisków wejściowych zapalają się kolejno diody zielone, następnie żółta, i na końcu czerwona, sygnalizując kolorystycznie poziom mierzonego napięcia.

Parametry:

• napięcie zasilania - Vcc = 3,5V - 16V
• wymiary - 29,7 mm. x 21,4 mm.
• ilość diod LED - 5 sztuk (trzy różne kolory).

Moduł posiada potencjometr montażowy służący do kalibracji pomiaru.

Zróżnicowane kolory zastosowanych diod LED pomagają w odczycie poziomu mierzonych wartości.

Posługując się widocznym na zdjęciach jumperem (zworką) możemy dostosować przyrząd do pomiarów zarówno napięcia stałego DC jak i zmiennego AC.

Polecam zapoznanie się z załączoną kartą zastosowanego układu - w załączniku na dole oferty.

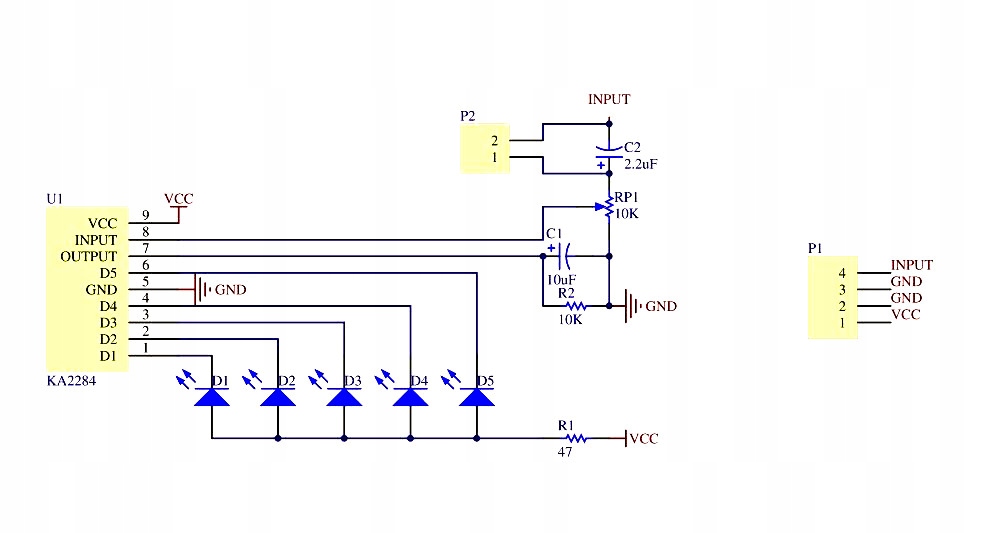

Poniżej schemat modułu oraz jego wymiary. Urządzenie jest fabrycznie zmontowane i uruchomione - nie jest to zestaw do samodzielnego montażu.
