Видеотрансформатор TR-1D*P2C Video Balun - 2 шт.

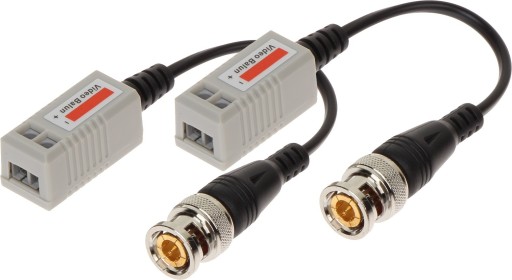

Transformator wideo TR-1D*P2C Video Balun

Przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej.

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-).

Odwrotne połączenie spowoduje zakłócenia obrazu.

W opakowaniu: 2 szt.

Dane techniczne:

• Rodzaj urządzenia: Pasywne
• Liczba kanałów: 1
• Napięcie we/wy 75Ω (CVBS): 1 Vpp
• CMRR (dB @ 5MHz): 60 dB
• Impedancja złącza koncentrycznego: 75 Ω
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącza koncentrycznego: BNC Wtyk na przewodzie 0.09 m

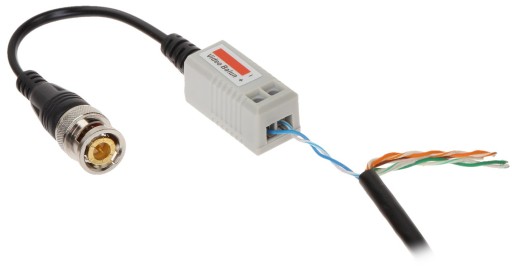

• Typ złącza symetrycznego: Zaciski kablowe
• Temperatura pracy: -10 °C ... 55 °C
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Waga: 0.018 kg
• Wymiary: 16  x 15  x 31 mm

Standard:

• AHD - 5 Mpx,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Zasięg wideo:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

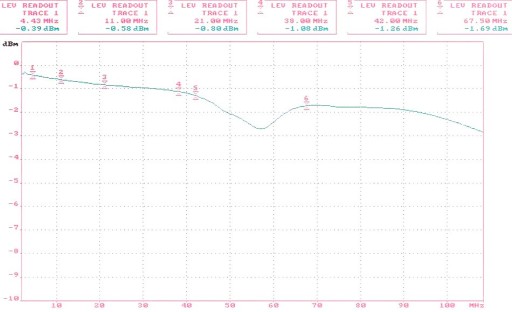

Tłumienie:

• 4.43 MHz @ 0.39 dB
• 11 MHz @ 0.58 dB
• 21 MHz @ 0.80 dB
• 38 MHz @ 1.08 dB
• 42 MHz @ 1.26 dB
• 67.5 MHz @ 1.69 dB
• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
