Шланг для измерения давления 2м 14х1,5 с манометром 1/4

PRZEWÓD SERWISOWY 2M 1/4" Z

PRZYŁĄCZEM ED M14X1.5

Produkcja:

Oryginalny produkt marki MINIPRESS, symbol: 1.52.00.802.1416.23

Zastosowanie:

Przewód przeznaczony do pomiaru ciśnienia oleju w układach hydraulicznych zamkniętych, w których są warunki do wypracowania ciśnienia hydraulicznego. Pasuje do manometrów z gwintem zewnętrznym G1/4".

Stosowany również do aplikowania smaru przy serwisowaniu maszyn i urządzeń, a także do pobierania próbek oleju do badań jego zanieczyszczenia i zużycia.

Przyłącze posiada kapturek gwintowany z łańcuszkiem zapewniający ochronę przed warunkami atmosferycznymi. Uszczelnia przyłącze podczas gdy przewód  z zestawem pomiarowym lub serwisowym jest odłączony. Rozwiązanie to umożliwia pozostawienie przyłącza na stałe, nawet gdy maszyna pracuje pod ciśnieniem, a zestaw pomiarowy lub serwisowy jest odłączony.

Dane techniczne:

• Zakucie od strony manometru, smarownicy: gwint wewnętrzny G1/4" z uszczelnieniem czołowym

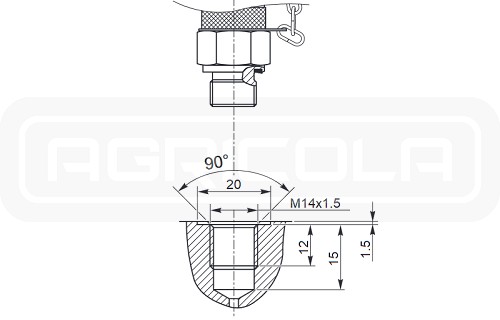

• Gwint przyłącza od strony korpusu urządzenia: gwint zewnętrzny M14x1.5 z uszczelnieniem ED
• Gwint łączący przewód z przyłączem: M16x2 (system MINIPRESS)
• Długość przewodu: 2000 mm
• Średnica zewnętrzna / wewnętrzna przewodu: 5 mm / 2,2 mm
• Minimalny promień gięcia: 20 mm
• Maksymalne ciśnienie: 630 bar
• Ciśnienie rozrywające: 1890 bar
• Temperatura pracy: -40°C do +100°C
• Materiał rdzenia: poliester termoplastyczny
• Materiał plecionki: włókno aramidowe (Kevlar)
• Materiał pokrycia: poliuretan odporny na ścieranie
• Materiał przyłącza: stal nierdzewna
