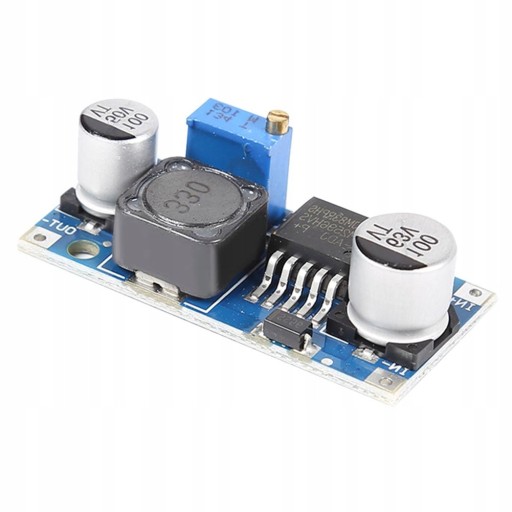

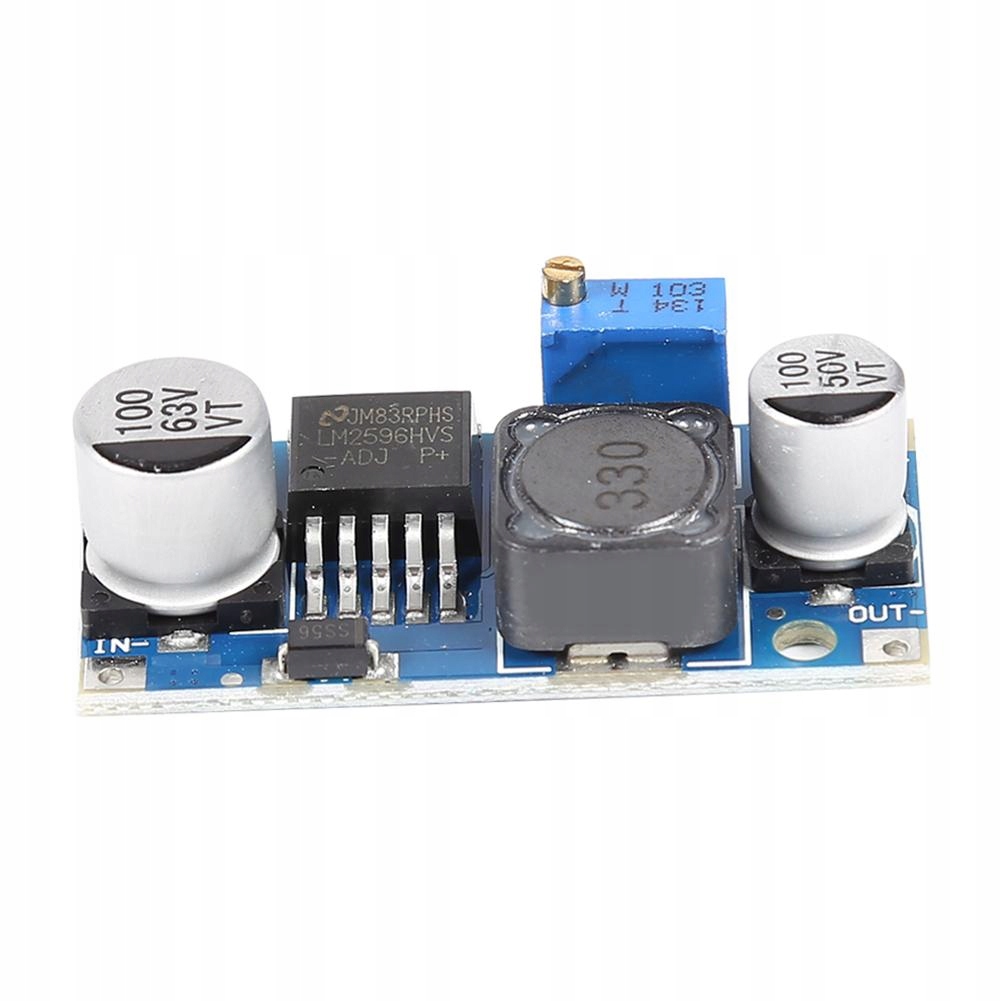

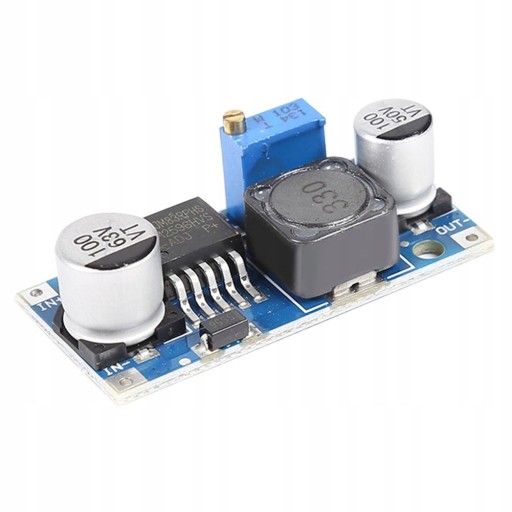

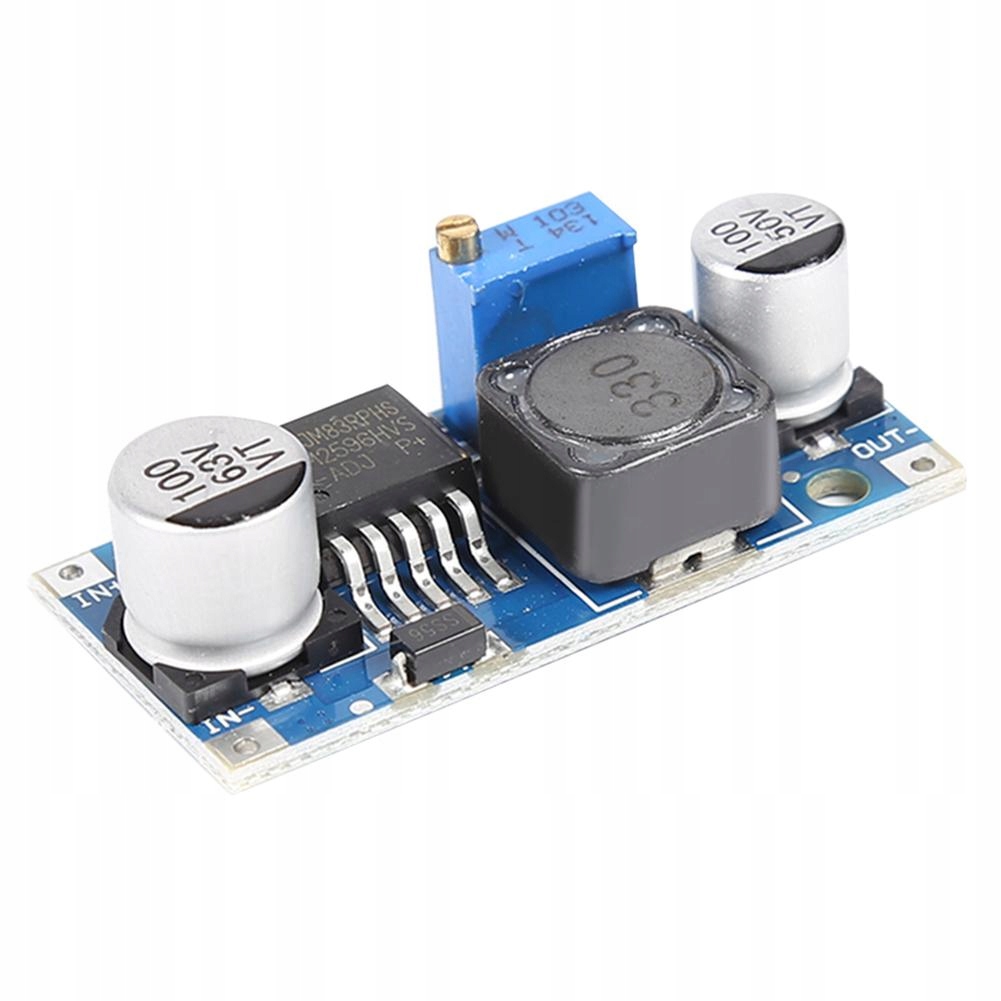

LM2596HVS Moduł obniżania napięcia DC-DC 4,5 V-48 V

Opis:

1. Napięcie wejściowe: 4-48V, zwróć uwagę na wartość graniczną 48V, której absolutnie nie wolno przekraczać.

2. Wraz ze wzrostem napięcia wejściowego moc wyjściowa układu scalonego LM2596HVS maleje, a stabilność operacyjna pogarsza się. Stabilna praca między 36V-40V.

3. Metoda regulacji: najpierw prawidłowo podłącz zasilanie wejściowe (między 4-48 V), a następnie monitoruj napięcie wyjściowe za pomocą multimetru i wyreguluj potencjometr.

Dane techniczne:

Napięcie wejściowe: 4,5 V-48 V

Napięcie wyjściowe: 3V-40V

Prąd wyjściowy: 3A (maksymalny)

Wydajność konwersji: 92% (najwyższa)

Tętnienie wyjściowe: <30mV

Częstotliwość przełączania: 150 KHz

Temperatura pracy:-45°C-85°C

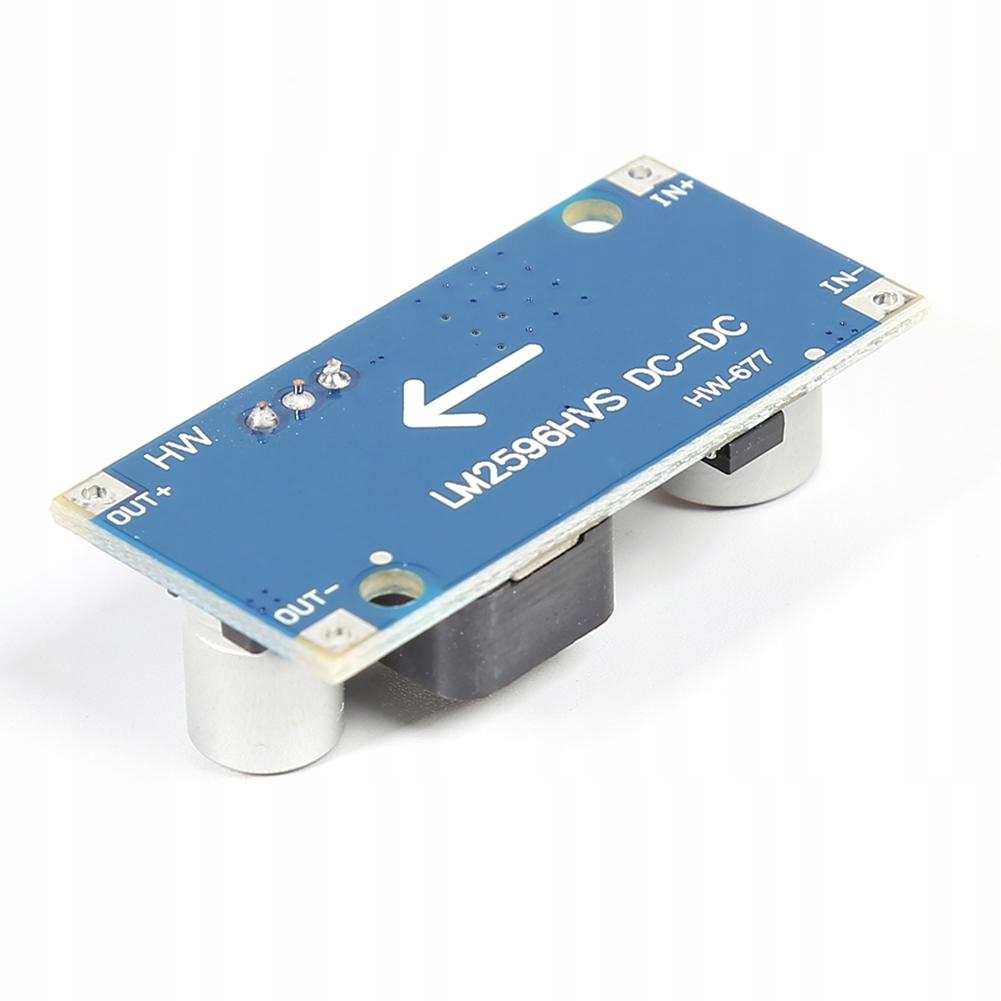

IN + wejście dodatnie, wejście IN ujemne!

OUT + wyjście dodatnie, wyjście OUT-ujemne

Zakres napięcia wejściowego: DC4.5V-48V (Napięcie wejściowe musi być większe niż napięcie wyjściowe do 1.5V lub wyższe. Nie można zwiększyć)

Zakres napięcia wyjściowego: napięcie DC 3V-40V jest regulowane w sposób ciągły, wysoka wydajność (do 92%), maksymalny prąd wyjściowy 3A.

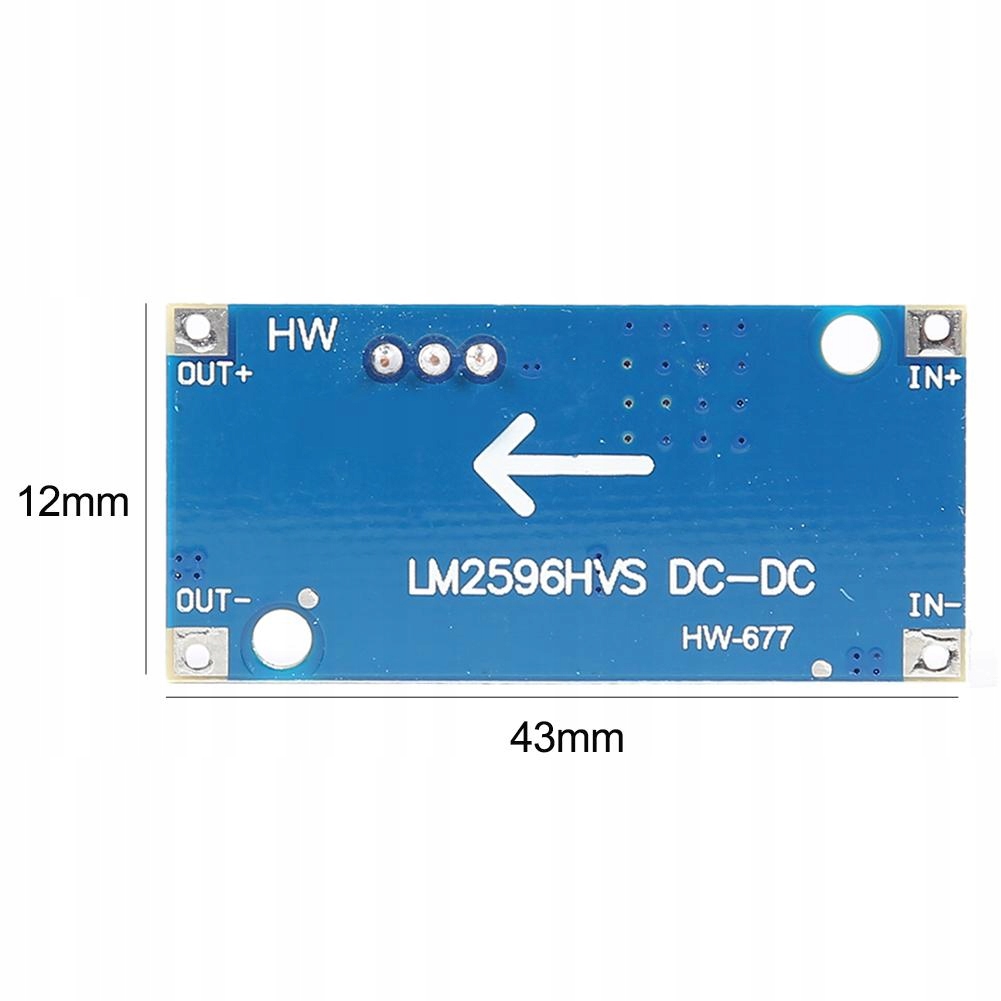

Rozmiar: 43X21X14mm/1.69X0.83X0.55"

Uwagi:

1. Ze względu na inny monitor i efekt świetlny rzeczywisty kolor przedmiotu może nieznacznie różnić się od koloru pokazanego na zdjęciach. dziękuję !

2. Proszę pozwolić na odchylenie pomiaru 1-3mm ze względu na pomiary ręczne.

Pakiety:

1 X moduł zasilania obniżającego DC-DC

Nazwa marki: APWIKOGER

Pochodzenie: Chiny kontynentalne

Certyfikacja: BRAK
