PRZEWÓD SERWISOWY POMIARU CIŚNIENIA OLEJU 2m Z MANOMETREM 400Bar M14x1,5

ZESTAW POMIAROWY Z MANOMETREM

400 BAR Z PRZEWODEM 2M I PRZYŁĄCZEM

SERWISOWYM ED M14X1.5

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.52.00.803.23.400

Zastosowanie:

Zestaw przeznaczony do pomiaru ciśnienia oleju w układach hydraulicznych zamkniętych, w których są warunki do wypracowania ciśnienia hydraulicznego.

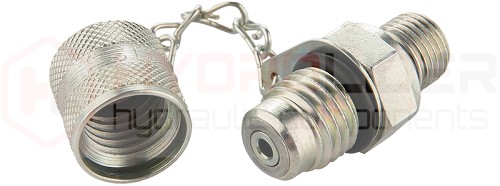

Przyłącze posiada kapturek gwintowany z łańcuszkiem zapewniający ochronę przed warunkami atmosferycznymi. Uszczelnia przyłącze podczas gdy przewód z zestawem pomiarowym jest odłączony. Rozwiązanie to umożliwia pozostawienie przyłącza na stałe, nawet gdy maszyna pracuje pod ciśnieniem, a zestaw pomiarowy jest odłączony.

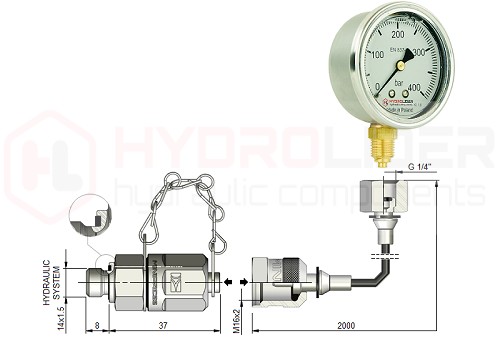

Dane techniczne:

• Gwint łączący manometr z przewodem: G1/4" z uszczelnieniem czołowym
• Gwint łączący przewód z przyłączem serwisowym: M16x2 (system MINIPRESS)
• Gwint przyłącza od strony korpusu urządzenia: gwint zewnętrzny M14x1.5 z uszczelnieniem ED
• Średnica zegara: 63 mm
• Zakres pomiaru: 0 - 400 bar
• Klasa dokładności: 1,6
• Wypełnienie: gliceryna
• Miejsce podłączenia przewodu: z boku
• Materiał obudowy: stal kwasoodporna
• Szyba: mrozoodporny poliwęglan
• Pokrywa: stal kwasoodporna
• Dodatkowe wyposażenie: osłona gumowa
• Długość przewodu: 2000 mm
• Średnica zewnętrzna / wewnętrzna przewodu: 5 mm / 2,2 mm
• Minimalny promień gięcia: 20 mm
• Maksymalne ciśnienie: 630 bar
• Ciśnienie rozrywające: 1890 bar
• Temperatura pracy: -40°C do +100°C
• Materiał rdzenia: poliester termoplastyczny
• Materiał plecionki: włókno aramidowe (Kevlar)
• Materiał pokrycia: poliuretan odporny na ścieranie
• Materiał przyłącza: stal nierdzewna
